美國福祿克FiberOneShot?PRO單模光纖故障定位儀

美國福祿克FiberOneShot™PRO單模光纖距離和故障定位儀，光纖故障儀

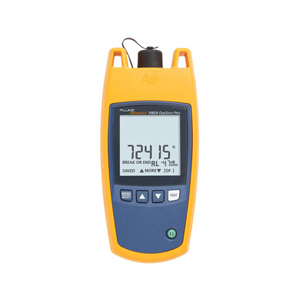

Fiber OneShot™ PRO

單模光纖距離和故障定位儀
用于單模光纖，9/125μm
1550nm 輸出波長。兼容標準 PON 波長：1310、1490、1550 和 1625nm
幾秒時間內檢測長達 75,459 英尺（23,000 米）的光纖
定位單模光纖中的嚴重彎曲、高損失接合處、斷路和被弄臟的連接器
測量和定位高損耗連接和斷裂點
定位光纖末端
發現由光纖端面污染或連接不良造成的高誤碼率根源
開始測試之前，檢測活躍的光纖信號
快速設置。連接光纖并按下“測試”按鈕。無需冗長的設置
快速找到問題。六秒測試時間 — 無需長達數小時的盲目故障診斷
更改折射率 (IOR) 以提高光纖長度精度
在昏暗區域也清晰易讀。背光照明顯示屏帶自動關斷功能
可拆卸 SC 適配器非常容易清潔
可以選配 LC、ST 和 FT 可更換適配器

電池壽命長， 2 節 AA 堿性電池可執

概述
VFL 適合測試配線架附近的外露的光纖，需要照射不良連接和斷裂。如果光纖長度超過數米，或無法看到或接觸到光纖，或者激光無法穿透護套時，此類設備就不是特別有用。
光時域反射計 (OTDR) 可提供整條光纖的圖形化數據和分析，效果超過 VFL，但價格非常昂貴且需要更多的操作時間和技能。
Fiber OneShot PRO 填補了 VFL 和 OTDR 之間的空白。這些工具既具有 VFL 的簡單易用性，又能提供高損耗、斷裂點以及光纖末端的具體和功率信息。還可以識別正處于工作狀態的光纖
特性
Fiber OneShot PRO 優點
節省時間—在五秒時間內完成光纖鏈路的分析，節省 30% 的平均工作時間
簡單易用—沒有需要理解的復雜數據，其一鍵式測試功能意味著無需任何培訓
便攜—堅固的手持式設備，適合室外環境
Fiber OneShot PRO 功能
幾秒時間內檢測長達 75,459 英尺（23,000 米）的光纖
定位單模光纖中的嚴重彎曲、高損失接合處、斷路和被弄臟的連接器
保存多達 99 份測試結果，方便日后查看
分析光纖鏈路，確定通道連接性
定位由端面污染或接觸不良導致的誤碼率來源
每條光纖鏈路最多可報告 9 個事件
Fiber OneShot PRO 客戶評論
“無需在故障和集線器之間來回奔波”
“節省高達 30% 的平均工作時間”
“讓我迅速了解光纖的大概情況”
“建議老板給我們買一個”
“我們 33% 的測試都是在沒有光線的情況下進行的。它非常適合這些情況”
“它輕快，便攜，真的是個好工具”
Fiber OneShot PRO 客戶
地區貝爾運營公司與服務供應商
有線電視運營商/MSO
獨立地區性和農村電信公司
單模網絡技術人員
承包商
網絡安裝公司
城域網

型號和配件

技術指標是典型的。
體積	17.5 cm 高 7.8 cm 寬 3.8 cm 深 .35 kg 重量（含電池）
帶電池的工作溫度	0oC 至 50oC
非操作溫度	-20oC 至 60oC
工作相對濕度 （無冷凝）	95% （10oC 至 35oC） 75% （35oC 至 40oC） 不受控制 < 10° C
振動	任意，5 Hz 至 500 Hz，MIL-PRF- 28800F 類2
沖擊	1 米跌落實驗
海拔	9,842 英尺/3000 米
EMC	EN 61326-1:2004
電池類型	2 AA 堿性電池（無電池充電器）
電池壽命	多于 1500 項測試（典型）
激光安全性	1 類 CDRH 符合 EN 60825-2
LCD 類型	背光黑白（段）
折射率范圍	1.45 至 1.5（出廠默認是 1.468）
自動關閉	若沒有按鍵，則 5 min 后會自動關閉。  背照燈首先關閉。
出廠校準間隔	無
輸出波長	1550nm ± 20nm (25oC)
激光類別	1 類 CDRH 符合 EN 60825-2
最大距離	75,459 英尺或多于 23,000 米
顯示最大事件數量	9
距離精度	±（1 m + 1% x 長）對于反射性事件1  ±（3 m + 1% x 長）對于非反射性事件2
測試速度	5 秒典型測試時間
連接器	可拆卸/易清潔的 SC 適配器, UPC 打磨劑
測試光纜類型	9/125μm 單模
檢測反射事件3	-45 dB 默認閾值（用戶可選：-24 dB 至 -62 dB 1 dB 增量）
最大反射測量	-24 dB
檢測損失事件4	1.5 dB 默認閾值
隔板質量	若無已連接的光纖或連接器太臟，則故障診斷器將顯示 0 m 或 0 ft。
檢測帶電光纜	檢測從 1250nm 至 1625nm 的光信號，若有信號則顯示“ACTIVE LINE”(在用線路)。 第一次檢測后每隔 3 秒檢查一次信號。+7 dB 最大輸入功率。
	符合相關的歐盟標準
	符合相關澳大利亞標準
	由加拿大標準協會 CSA C22.2 第 61010.1.04 列出
	符合 FCC 規定第 A 部分 A 類的規定

1 ± 用戶可配置的折射率 (IOR) 誤差 ± 事件位置錯誤。

2 ± 用戶可配置的折射率 (IOR) 誤差 ± 事件位置錯誤。

3  檢測反射率大于 -62 dB 的事件。隔板反射率 < 35 dB 時檢測隔板連接器后 >2 的事件。事件反射率 < 35 dB 時檢測事件后 >3 m 的事件。

4隔板反射率 <-35 dB 且之前的事件 <-35 dB 時，檢測隔板連接器或任何之前事件之后 >10 m 的事件。事件之前最大的鏈路損失 <7 dB

金牌產品支持
Fiber OneShot PRO 的金牌支持使您可以最大程度地從購買中獲益，保證您得到更高的投資回報。您將會最大程度地減少停機時間，問題會得到更快解決，并且可以得到所有資源的支持。
Fiber OneShot PRO 的金牌支持都包括哪些服務？
維修和借用設備——如果您的 Fiber OneShot PRO 出現故障，我們會以“次日送達”的方式為您快遞一個借用設備，保持您的工作正常運轉。我們將通過“第一后備”優先免費修理您的 Fiber OneShot PRO，并更換存在缺陷的附件，然后寄還給您，所有運輸費用由 Fluke Networks 承擔。
實時訪問 24 x 7 技術支持 — 延伸您的雇員的專門技術。金牌支持包括得到我們世界一流水平的技術協助中心(TAC)的直接迅捷的電話聯系，這是只針對金牌會員的服務。我們分布在華盛頓州西雅圖和荷蘭埃因霍溫的技術支持中心擁有眾多全職的高級技術專家，可隨時為您解答復雜的故障排除問題，包括網絡變更經常發生的周末和夜間，幫助您從購買的 Fiber OneShot PRO 中獲得最大效益，并理解您所看到的結果。
配件替換 — 有些配件是 Fiber OneShot PRO 的最基本配件。附件的正常保修期是 90 天，不過使用金牌支持服務，只要經我們技術支持中心認定為有缺陷，即可免費更換您的測試儀的零件或附件。
自由訪問我們的知識庫 — 您將擁有一個開放門戶，可訪問我們多年客戶服務積累的寶貴專有信息。其中還包括由我們的專家編寫的非常有用的技術文章。
會員獨享促銷 — 擁有了會員資格，您就可以參加“僅限會員”的促銷活動其中包括產品折扣，以優惠價格選購翻新的設備，以及其他難以置信的促銷。
確保通過金牌支持服務最大程度地利用 Fiber OneShot PRO。
