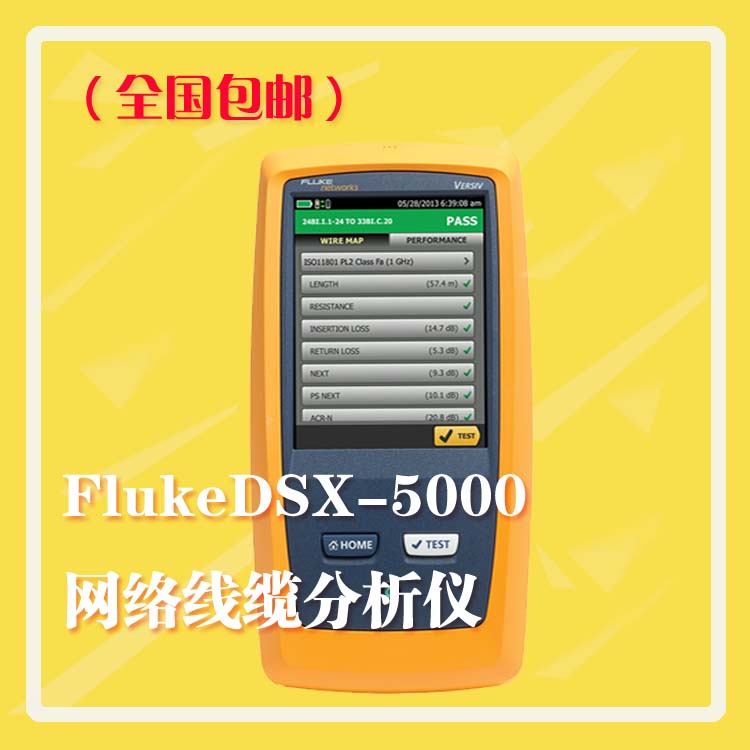

DSX-5000 CableAnalyzer™
加速銅纜認證測試過程中的每一個步驟
Versiv™ 的模塊化設計支持銅纜認證、光纖損耗認證、OTDR 測試以及光纖端面檢查
Cat 6A、FA 測試速度無可比擬，且符合所有現行標準
ProjeX™ 系統可管理作業要求以及從項目設定到系統驗收的整個流程，進而確保正確完成所有測試任務
Taptive™ 用戶界面可簡化設定過程并消除其間可能出現的錯誤
分析測試結果并使用 LinkWare™ 管理軟件創建專業的測試報告
以圖形方式顯示故障源，包括串擾、回波損耗和屏蔽層的故障，以便更快進行故障排除
IEC V 級 ETL 認證 — 最嚴苛的精度要求
獲得了世界范圍內布線供應商的認可
內置外部串擾 (AxTalk) 測試功能
兼容 Linkware™ Live。Linkware Live 可輕松地跟蹤工作進展、實時訪問測試結果以在現場快速修復問題，
并可方便地將測試結果從測試儀傳輸和整合到 LinkWare™ PC Cable Test Management Software。
概述
DSX-5000 CableAnalyzer 可提高銅纜認證測試的速度，Cat 6A 和 FA 測試速度無可比擬，且符合最嚴苛的 IEC 草案 V 級精度要求。ProjX 管理系統有助于確保在
第一次操作時就能正確完成項目設置，并且有助于跟蹤從項目設置到系統驗收過程的進度。Versiv 平臺支持光纖測試模塊（OLTS 和 OTDR）。該平臺易于升級
以支持未來標準。使用 Taptive 用戶界面能更快速地進行故障排除，該界面可以圖形方式顯示故障源，包括串擾、回波損耗和屏蔽故障的準確位置。分析測試結
果使用 LinkWare™ 管理軟件來創建專業的測試報告。Fluke Networks 的 DSX-5000 CableAnalyzer 已通過 Intertek (ETL) 認證，該認證是根據
IEC-61935-1 標準的 IV 級精度和草案 V 級精度規定以及 ANSI/TIA-1152 標準的 IIIe 級規定進行的。
獨特功能：
與過去使用的電纜測試儀相比，Versiv 通過加速測試過程的每個步驟，使用戶完成更多作業
ProjX 管理系統使從初始設置到系統驗收整個過程的工作變得簡便易行。它避免了一些冗余步驟，并可確保所有測試每次均能一次性正確完成
Taptive 用戶界面使各種技能水平的技術人員都能輕而易舉地完成高級數據分析并輕松地進行設置和操作
LinkWare 管理軟件可提供一流的測試結果分析并提交專業的測試報告
DSX 通過簡單易用的專用診斷工具，減少了修復布線故障所需的時間。
標準：
符合推薦的 ISO（IEC WG9 標準 IEC61935-1）Level V 達到 1000 MHz 的準確性要求
支持以太網供電 (PoE) 所需的全套電阻不平衡標準 – IEC61935-1 和 11801-1-4、IEEE 802.3af、IEEE 802.3at、ANSI/TIA-568-C.2
下一代平衡電纜草案 – IEEE 802.3、TIA TR42.7
性能：
十秒鐘的 Cat 6A 測試時間使其成為最快的認證速度
以圖形方式顯示故障源，包括串擾和屏蔽故障定位，以便更快進行故障排除
以全圖形的方式管理最多 12,000 個測試結果
電容觸摸屏讓您能夠通過選擇線纜類型、標準和測試參數更快地設置測試儀
LinkWare 管理軟件上報告了 10 億個鏈路
型號
型號/名稱 說明
DSX-5000
金牌支持服務 »
1 套 Versiv 主機和遠端、(2) 個 DSX-5000 CableAnalyzer 模塊、CAT 6A/EA 級永久鏈路適配器套裝、CAT 6A/EA 通道適配器套裝、(2) 個耳機、(2) 條手拎帶、(2) 條肩帶
、便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、校準說明和入門指南。參見圖片
DSX-5000 120/GLD
DSX-5000 提供 1 年黃金支持服務（僅限美國、歐洲和日本。歐洲訂購：DSX-5000 INTL/GLD，日本訂購：DSX-5000 AP/GLD）。
DSX-5000Qi
金牌支持服務 »
1 套 Versiv 主機和遠端、(2) 個 DSX-5000 CableAnalyzer 模塊、(2) 個 CertiFiber 四模 OLTS 模塊、CAT 6A/EA 級永久鏈路適配器套裝、CAT 6A/EA 級通道適配器套裝
、(2) 個耳機、(2) 條手拎帶、(2) 條肩帶、大號便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、USB 視頻
檢查探頭及 4 個探尖、(2) 個一鍵式清潔器 (1.25/2.50 mm)、(2) 個 LC/LC Simplex 適配器、SC/LC 符合 EF 標準的 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、
TRC 攜帶包、校準說明和入門指南。請參見圖片
DSX-5000Qi 120/GLD
DSX-5000Qi 提供 1 年金牌支持服務（僅限美國、歐洲和日本。歐洲訂購：DSX-5000QiINTL/GLD，日本訂購：DSX-5000Qi AP/GLD） 見圖片
DSX-5000Oi
金牌支持服務 »
1 套 Versiv 主機和遠端、(2) 個 DSX-5000 CableAnalyzer 模塊、OptiFiber 四模 OTDR 模塊、CAT 6A/EA 級永久鏈路適配器套裝、CAT 6A/EA 級渠道適配器套裝、
(2) 個耳機、(2) 條手拎帶、(2) 條肩帶、硬質便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、(2) 個
一鍵式清潔器 (1.25/2.50 mm)、SC/SC Simplex 適配器、2 根 SC/LC 多模發射電纜—50 μm、2 根 SC/LC 單模發射電纜—9 μm、USB 光纖檢查視頻探頭及 4 個探尖、
LC/LC Simplex 適配器、校準說明和操作手冊入門指南。請參見圖片
DSX-5000QOi
金牌支持服務 »
1 套 Versiv 主機和遠端、(2) 個 DSX-5000 CableAnalyzer 模塊、(2) 個 CertiFiber 四模 OLTS 模塊、OptiFiber 四模 OTDR 模塊、CAT 6A/EA 級永久鏈路適配器套裝
、CAT 6A/EA 級渠道適配器套裝、(2) 個耳機、(2) 條手拎帶、(2) 條肩帶、硬質便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合
器、(2) 個 AxTalk 端接器、(2) 個一鍵式清潔器 (1.25/2.50 mm)、SC/SC Simplex 適配器、2 根 SC/LC 多模發射電纜—50 μm、2 根 SC/LC 單模發射電纜—9 μm、US
B 光纖檢查視頻探頭及 4 個探尖、(2) 個 LC/LC Simplex 適配器、SC/LC 符合 EF 標準的 MM TRC 工具包 50 μm、SC/SC SM TRC 工具包、TRC 便攜包、校準說明和操
作手冊入門指南。請參見圖片
DSX-5000QOi120/GLD
DSX-5000QOi 提供 1 年金牌支持服務（僅限美國、歐洲和日本地區。歐洲訂購：DSX-5000QOiINTLGLD， 日本訂購：DSX-5000QOi AP/GLD）。
DSX-5000Mi
金牌支持服務 »
1 套 Versiv 主機和遠端、(2) 個 DSX-5000 CableAnalyzer™ 模塊、(2) 個 CertiFiber 多模 MM OLTS 模塊、CAT 6A/EA 級永久鏈路適配器套裝、CAT 6A/EA 級渠道適配
器套裝、(2) 個耳機、(2) 條手拎帶、(2) 條肩帶、大號便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個通用耦合器、(2) 個AxTalk 端接器、USB 視頻檢測探頭及 4 個探尖、
(2) 個一鍵式清潔器 (1.25/2.50 mm)、(2) 個 LC/LC Simplex 適配器、SC/LC 符合 EF 標準的 MM TRC 工具包 50 μm、TRC 便攜包、校準說明和操作手冊入門指南。請參見圖片
DSX-5000Mi 120/GLD
DSX-5000Mi 提供 1 年金牌支持服務（僅限美國、歐洲和日本地區。歐洲訂購：DSX-5000MiINTL/GLD，日本訂購：DSX-5000Mi AP/GLD）。
DSX-5000-PRO
金牌支持服務 »
Versiv Professional 工具包包括 DSX CableAnalyzer、CertiFiber Pro、OptiFiber Pro、Fiber Inspection 和全套附件。單擊此處了解所有物品的詳細清單。
參見照片：
DSX CableAnalyze
CertiFiber Pro OLTS
OptiFiber Pro OTDR
光纖檢查與清潔
配件
DSX-5000-PRO/GLD
DSX-5000-PRO 享有 1 年金牌支持保修服務（僅限美國、歐洲和日本。歐洲訂購 DSX-5000PROINTLGLD，日本訂購：DSX-5000-PROAP/GLD).
DSX-ADD-R
金牌支持服務 »
1 個 Versiv 遠端、(2) 個 DSX-5000 電纜認證分析儀模塊、CAT 6A/EA 級永久鏈路適配器套裝、CAT 6A/EA 級通道適配器套裝、(2) 個耳機、(2) 條手拎帶、(2)
條肩帶、便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、校準說明和入門指南見圖片
DSX-CFP-Q-ADD-R
金牌支持服務 »
1 個 Versiv 遠端、(2) 個 DSX-5000 電纜認證分析儀模塊、(2) 個 CertiFiber 四模 OLTS 模塊、CAT 6A/ EA 級永久鏈路適配器套裝、CAT 6A/ EA 級通道適配器套裝
、(2) 個耳機、(2) 條手拎帶、(2) 條肩帶、大號便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、(2)個 LC/LC Simp
lex 適配器、SC/LC 符合 EF 標準的 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 便攜包、校準說明和入門指南見圖片
DSX-OFP-Q-ADD
金牌支持服務 »
(2) 個 DSX-5000 電纜認證分析儀模塊、OptiFiber 四模 OTDR 模塊、CAT 6A/ EA 級永久鏈路適配器套裝、CAT 6A/EA 級渠道適配器套裝、(2) 個耳機、大號便攜包、
Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、SC/SC Simplex 適配器、2 根 SC/LC 多模發射電纜—50 μm、2 根 SC/LC 單模發
射電纜—9 μm、 (2) OTDR 懸掛工具包、SC/SC Simplex 適配器、LC/LC Simplex 適配器、校準說明和入門指南見圖片
DSX-ADD
金牌支持服務 »
(2) 個 DSX-5000 CableAnalyzer 模塊、CAT 6A/EA 級永久鏈路適配器套裝、CAT 6A/EA 級通道適配器套裝、(2) 個耳機、(2) 條手拎帶、(2) 條肩帶、便攜包、Versiv 開
源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、校準說明和入門指南見圖片
配件
型號/名稱 說明
DSX-PLA001
DSX 通用永久鏈路適配器 見圖片
DSX-PLA004S
DSX CAT 6A/ EA 永久鏈路測試適配器套裝見圖片
DSX-PLA011S
DSX TERA CAT 7A/ FA 永久鏈路測試適配器套裝見圖片
DSX-CHA003
DSX 同軸電纜適配器 見圖片
DSX-COAX
DSX 同軸電纜適配器套裝
DSX-CHA004S
DSX CAT 6A/ EA 通道測試適配器套裝見圖片
DSX-CHA011S
DSX TERA Cat 7A/ FA 通道測試適配器套裝見圖片
DSX-TERA-KIT
DSX TERA CAT 7A/ FA 永久鏈路和通道測試適配器套包
DSX-CHA012S
DSX GG45 級別 FA 通道適配器套裝 見圖片
DSX-CHA021S
DSX M12 4 位適配器套裝 見圖片
DSX-PC5ES
5e 類別跳接線的 DSX 跳接線測試適配器套裝參見圖片。
DSX-PC6S
6 類別跳接線的 DSX 跳接線測試適配器套裝參見圖片。
DSX-PC6AS
6A 類別跳接線的 DSX 跳接線測試適配器套裝。
DSX-5000 模塊
1 個 GHZ DSX 備用模塊
VERSIV-M
Versiv 主單元備用部件
VERSIV-RU
Versiv 遠端單元備用部件
VERSIV-TSET
Versiv 耳機 見圖片
VERSIV-ADP-WIFI
Versiv 主機 Wi-Fi 適配器（在以下國家供應）
VERSIV-CASE3
VERSIV 硬片面包裝盒 參見照片
VERSIV-LG-CASE
Versiv 大便攜箱 參見照片
VERSIV-SM-箱
Versiv 小便攜箱。請參見圖片
VERSIV-BACKPK-STRP
Versiv 大便攜箱背帶 參見照片
VERSIV-電池
Versiv 電池 見圖片
VERSIV-ACUN
Versiv 充電器 見圖片
VERSIV-STRP肩帶
Versiv 吊掛帶套包 見圖片
VERSIV-STND
Versiv 演示支架
DSX-REFMOD
DSX SET-REF 參考模塊
個性化模塊
DSP-PM19B
SYSTIMAX® VisiPatch® 360（T568B）個性化模塊
DSP-PM19A
SYSTIMAX® VisiPatch® 360（T568A）個性化模塊
DSP-PM17B
TYCO/AMP 610XC 連接器（T568B）個性化模塊
DSP-PM17A
TYCO/AMP 610XC 連接器（T568A）個性化模塊
DSP-PM16B
LEVITON 110（T568B）個性化模塊
DSP-PM16A
LEVITON 110（T568A）個性化模塊
DSP-PM15B
TE/ADC/KRONE 高頻帶 (T568B) 個性化模塊
DSP-PM15A
TE/ADC/KRONE 高頻帶 (T568A) 個性化模塊
DSP-PM14B
TE/ADC/KRONE ULTIM8 (T568B) 個性化模塊
DSP-PM14A
TE/ADC/KRONE ULTIM8 (T568A) 個性化模塊
DSP-PM13B
SIEMON S210（T568B）個性化模塊
DSP-PM13A
SIEMON S210（T568A）個性化模塊
DSP-PM12B
PANDUIT GIGAPUNCH（T568B）個性化模塊
DSP-PM11B
BELDEN GigaBIX (T568B) 個性化模塊
DSP-PM11A
BELDEN GigaBIX (T568A) 個性化模塊
DSP-PM10B
SYSTIMAX® 110（T568B）個性化模塊
DSP-PM10A
SYSTIMAX® 110（T568A）個性化模塊
| 線纜類型 | |
| 屏蔽和非屏蔽的雙絞 LAN 布線 |
TIA 類別3、4、5、5e、6、6A：100 Ω ISO/IEC C、D、E、EA、F 和 FA 等級：100?? 和 120?? |
| 標準鏈路接口適配器 | |
| 永久鏈路適配器 |
插頭類型：屏蔽的 RJ45 可選插頭類型：Tera |
| 通道適配器 |
插座類型：屏蔽的 RJ45 可選插座類型：Tera |
| 測試標準 | |
| TIA | 符合 TIA 568-C.2 要求的類別 3、4、5、5e、6、 6A |
| ISO/IEC | 根據 ISO/IEC 11801:2002 和修正標準進行 C、D、E、EA、F 和 FA 等級認證 |
| 最大頻率 | 1000 MHz |
| 一般規格 | |
| 自動測試速度 | 5e 或 6 類/Class D 或 E 的全雙向自動測試：9 秒。完整的雙向 6A 類/ EA 級自動測試：10 秒 |
| 支持測試參數（測試參數的數量及測試的頻率范圍由所選擇的測試標準決定） | 接線圖、長度、傳播延遲、延遲偏差、直流回路電阻、插入損耗（衰減）、回波損耗 (RL)、NEXT、衰減串擾比 (ACR-N)，ACR-F (ELFEXT)，PS ACR-F (ELFEXT)，PS NEXT，PS ACR-N，PS Alien Near End Xtalk (PS ANEXT)，PS Alien Attenuation Xtalk Ratio Far End (PS AACR-F) |
| 輸入保護 | 能經受持續的電話電壓和 100 mA 的過流。在 ISDN 上偶爾發生超壓現象不會造成損壞 |
| 顯示屏 | 5.7 英寸 LCD，具有感應電容觸摸屏 |
| 箱包 | 由減震材料包覆成型的耐沖擊性塑料箱 |
| 體積 | 已安裝 DSX-5000 模塊和電池的主 Versiv 裝置：2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米） |
| 重量 | 已安裝 DSX-5000 模塊和電池的主 Versiv 裝置：3 磅，5 盎司 (1.28 kg) |
| 主機與遠端： | 鋰離子電池組，7.2 V |
| 典型的電池壽命： | 8小時 |
| 充電時間* | 測試儀關：電量從 10% 充到 90% 需 4小時 |
| 所支持的語言 | 英語、法語、德語、西班牙語、葡萄牙語、意大利語、日語和簡體中文 |
| 校驗 | 維修中心校驗周期為一年 |
| 環境規格 | |
| 操作溫度 | 32°F 至 113°F（0°C 至 45°C） |
| 貯存溫度 | -4°F 至 +122°F（-20° C 至 +50°C） |
| 工作相對濕度 |
0 % 至 90 %，32°F 至 95 °F（0°C 至 35°C） 0 % 至 70 %，95°F 至 113 °F（35°C 至 45°C） |
| 振動 | 隨機、2 g、5 Hz-500 Hz |
| 沖擊 | 1 米跌落試驗（無論是否帶有模塊和適配器） |
| 安全 | CSA 22.2 No. 61010, IEC 61010-1 第 2 版 + 第 1、2 次修訂 |
| 操作高度 | 13,123 英尺 (4,000 m) |
| EMC | EN 61326-1 |
| 性能規格** | |
| 6A 類/ EA 級測試模式（或更低鏈路類別） | DSX-5000 線纜認證分析儀模塊超越 TIA 1152標準的 IIIe 級要求以及 IEC 61935-1 的 IV 級要求。 |
| FA 級測試模式 | DSX-5000 線纜認證分析儀模塊超越 IEC 61935-1 第四版草案中的 V 級要求。 |
| 雙絞線布線1的長度 | ||
| 不帶遠端 | 帶遠端 | |
| 范圍 | 800 m (2600 ft) | 150 m (490 ft) |
| 分辨率 | 0.1 m 或者 1 ft | 0.1 m 或者 1 ft |
| 精度 |
± (0.3 m + 2 %)；0 m 至 150 m ± (0.3 m + 4 %)；150 m 至 800 m |
± (0.3 m + 2 %) |
| 傳輸延遲 | ||
| 不帶遠端 | 帶遠端 | |
| 范圍 | 4000 ns | 750 ns |
| 分辨率 | 1 ns | 1 ns |
| 精度 |
± (2 ns + 2 %)；0 ns 至 750 ns ± (2 ns + 4 %)；750 ns 至 4000 ns |
± (2 ns + 2 %) |
| 延遲時差 | |
| 范圍 | 0 ns 至 100 ns |
| 分辨率 | 1 ns |
| 精度 | ± 10 ns |
| 直流環路電阻測試 | |
| 范圍 | 0 Ω 至 540 Ω |
| 分辨率 | 0.1 Ω |
| 精度 | ± (1 Ω + 1 %) |
| 過載恢復時間 | 過電壓后 10 分鐘內恢復額定精度。重復或長期過壓之后需要重新設置基準。 |
