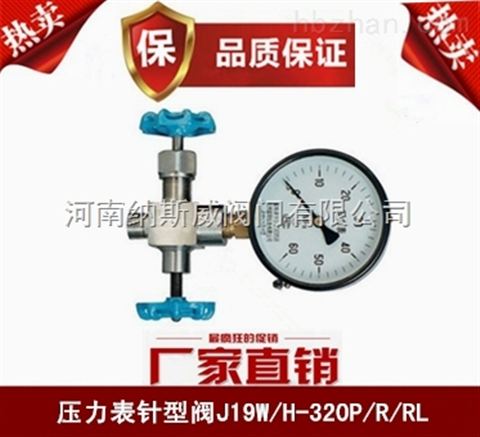

J19W壓力表針型閥
產品概述
J19W壓力表針型閥J19W壓力表針型閥壓力密封性良好，一般用于較小流量，較高壓力的氣體或液體（如蒸汽、油品）介質的密封。該分為截止閥、針型截止閥、角式針型閥、儀表針型閥、波紋管針型閥、閥組等。針型截止閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用�？ㄌ资絻x表閥門具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，電站、煉油、化工裝置和儀表測量管路中使用。
J19W壓力表針型閥結構圖
主要零件材料
|
零件名稱 |
閥體 |
閥桿 |
閥底座 |
填料 |
填料閥蓋 |
手輪 |
|
J19H/W-320 |
碳鋼 |
鉻不銹鋼 |
聚四氟乙烯、柔性石墨 |
碳鋼 |
優質碳鋼 |
|
|
J19H/W-320P |
鉻鎳不銹鋼 |
鉻不銹鋼 |
鉻鎳不銹鋼 |
不銹鋼 |
||
主要性能參數
|
型號 |
公稱壓力(MPa) |
試驗壓力(MPa) |
工作壓力(MPa) |
工作溫度(℃) |
適用介質 |
||
|
殼體 (MPa) |
密封 (液) |
密封 (氣) |
|||||
|
J19H/W-320 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
P≤540℃ |
液化石油氣水、酸、蒸汽、油品等 |
|
J19H/W-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
C≤425℃ |
|
主要外形連接尺寸
|
型號 |
公稱直徑(mm) |
尺寸 |
重量(Kg) |
|||||||
|
L1 |
Do |
D2 |
D1 |
H |
H1 |
M1 |
RC |
|||
|
J19H/W-320 |
6 |
100 |
65 |
14 |
5 |
100 |
110 |
M20×1.5左 |
- |
1.2 |
|
J19H/W-320P |
15 |
85 |
65 |
- |
- |
100 |
110 |
M20×1.5 |
G1/2? |
1.0 |
