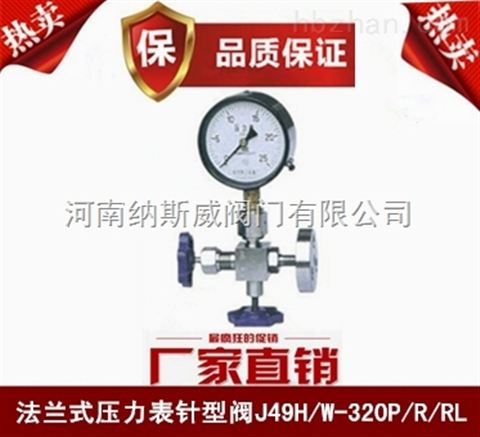

J49H壓力表針型閥
產品概述
J49H壓力表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。適用介質：水、油品、蒸汽、石油氣等。應用：針型閥是一種可以精確調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥。儀表針型閥是儀表測量管路系統中重要組成部分。優點：針型閥形比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體介質的密封.針型閥形與壓力表配合使用是最合適的了.一般的針型閥形都做成螺紋連接。防腐方法：首先閥體的防腐蝕，主要是正確選用材料。雖然防腐蝕的資料十分豐富，但能否選得恰當，還是不容易的事情，因為腐蝕的問題很復雜。針型閥閥體外表面還受到大氣腐蝕，一般鋼鐵材料都以刷漆來防護。
J49H壓力表針型閥結構圖
主要零部件材料
|
零件名稱 |
閥體 |
閥桿 |
閥底座 |
填料 |
填料閥蓋 |
手輪 |
|
J49H/W-320P |
碳鋼 |
鉻不銹鋼 |
聚四氟乙稀、柔性石墨 |
碳鋼 |
優質碳鋼 |
|
|
J49H/W-320P |
鉻鎳不銹鋼 |
鉻不銹鋼 |
鉻鎳不銹鋼 |
不銹鋼 |
||
主要性能參數
|
型號 |
公稱壓力(MPa) |
試驗壓力(MPa) |
工作壓力 |
工作溫度 |
適用介質 |
||
|
殼體 (MPa) |
密封 (液) |
密封 |
|||||
|
J49H/W-320 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
P≤540℃ |
液化石油氣水、酸、蒸汽、油品等 |
|
J49H/W-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
C≤425℃ |
|
主要外形連接尺寸
|
型號 |
公稱直徑(mm) |
尺寸 |
重量(Kg) |
|||||||||
|
L1 |
D1 |
D2 |
H |
H1 |
L2 |
h |
h? |
M1 |
L3 |
|||
|
J49H/W-320 |
3 |
60 |
65 |
50 |
88 |
100 |
60 |
15 |
Ф70 |
M20×1.5 |
16 |
1.3 |
|
J49H/W-320P |
6 |
60 |
65 |
50 |
88 |
100 |
60 |
15 |
Ф70 |
M20×1.5 |
16 |
1.3 |
