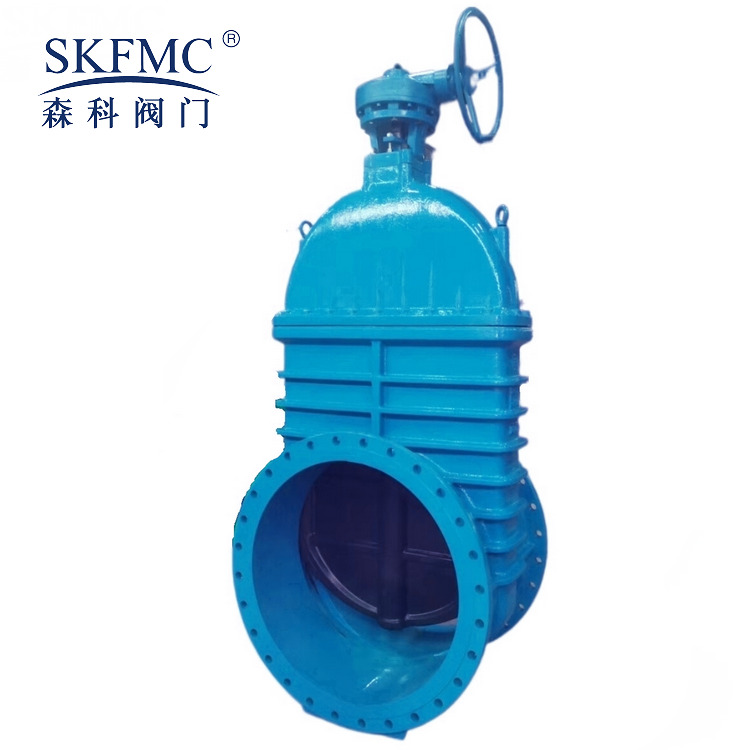

Z545暗桿彈性座封閘閥除具有彈性座封閘閥的優點之外,，利用閘門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效的節約安裝空間�？蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
公稱壓力：PN10（1.0MPa）～PN25（2.5MPa）
公稱通徑：DN50mm-DN400mm（DN400mm-DN1200mm建議選擇傘齒輪閘閥或者電動閘閥）
工作溫度：0～80℃
適用介質：水、油、氣等
法蘭標準：GB／Tl7241.6 GB9113
試驗標準：GBl3927 APl598
|
序 號 |
名 稱 |
材 質 |
|
1 |
閥 體 |
灰鑄鐵、球墨鑄、鐵鑄鋼 |
|
2 |
閘 板 |
球墨鑄鐵外三元乙丙或丁腈橡膠 |
|
3 |
內六角螺栓 |
碳化處理 |
|
4 |
密 封 圈 |
丁腈橡膠 |
|
5 |
閥 蓋 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
6 |
閥 桿 |
不銹鋼 |
|
7 |
“0”形密封圈 |
丁臘橡膠 |
|
8 |
止推軸承 |
錫青銅 |
|
9 |
螺 栓 |
不銹鋼 |
|
10 |
壓 蓋 |
球墨鑄鐵、鑄鋼 |
|
11 |
防塵罩 |
丁腈橡膠 |
|
12 |
手輪(傳動帽) |
鑄 鐵 |
窗體底端
|
|
|||
|
Z545X-10Q（RVHX-10Q） |
|||
|
公稱通徑 DN（mm） |
長度 L（mm） |
高度 H（mm） |
重量 （kg） |
|
DN50 |
178 |
245 |
|
|
DN65 |
190 |
270 |
|
|
DN80 |
203 |
300 |
|
|
DN100 |
209 |
320 |
|
|
DN125 |
254 |
365 |
|
|
DN150 |
267 |
420 |
|
|
DN200 |
292 |
540 |
|
|
DN250 |
330 |
670 |
|
|
DN300 |
356 |
695 |
|
|
DN350 |
381 |
805 |
|
|
DN400 |
406 |
845 |
|
|
DN450 |
432 |
1002 |
|
|
DN500 |
457 |
1120 |
|
|
DN600 |
508 |
1270 |
|
|
DN700 |
660 |
1540 |
|
|
DN800 |
720 |
1745 |
|
|
DN900 |
780 |
- |
|
|
DN1000 |
840 |
- |
|
|
DN1200 |
960 |
- |
|
|
|
|||
|
Z545X-16Q（RVHX-16Q） |
|||
|
公稱通徑 DN（mm） |
長度 L（mm） |
高度 H（mm） |
重量 （kg） |
|
DN50 |
178 |
245 |
|
|
DN65 |
190 |
270 |
|
|
DN80 |
203 |
300 |
|
|
DN100 |
209 |
320 |
|
|
DN125 |
254 |
365 |
|
|
DN150 |
267 |
420 |
|
|
DN200 |
292 |
540 |
|
|
DN250 |
330 |
675 |
|
|
DN300 |
356 |
700 |
|
|
DN350 |
381 |
810 |
|
|
DN400 |
406 |
850 |
|
|
DN450 |
432 |
1025 |
|
|
DN500 |
457 |
1150 |
|
|
DN600 |
508 |
1300 |
|
|
DN700 |
660 |
1550 |
|
|
DN800 |
720 |
1750 |
|
|
DN900 |
780 |
- |
|
|
DN1000 |
840 |
- |
|
|
DN1200 |
960 |
- |
|
