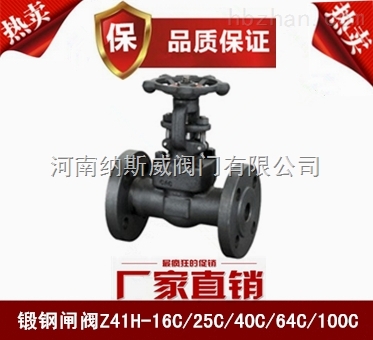

Z41H鍛鋼閘閥
產品概述
Z41H鍛鋼閘閥適用于 Class150~2500 、工作溫度 -29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
Z41H鍛鋼閘閥結構圖
執行標準
設計規范：JB/T 7746、API602
結構長度：JB/T 7746、工廠規范
承插口/螺紋：JB/T1751/GB7306、ANSI B16.11/B2.1
試驗與檢驗：JB/T 9092、API598
壓力-溫度：GB/T 9131、ANSI B16.34
產品標識：GB/T 12220、MSS SP25
供貨規范：JB/T 7928
性能規范
|
試驗項目 |
強度試驗 |
密封試驗 |
氣密封試驗 |
適用溫度（℃） |
適用介質 |
|
1.6 |
2.4 |
1.73 |
0.6 |
≤425 |
水、蒸汽、油品 |
|
2.5 |
3.8 |
2.75 |
|||
|
4.0 |
6.0 |
4.4 |
|||
|
6.4 |
9.6 |
7.04 |
|||
|
10.0 |
15.0 |
11.0 |
|||
|
16.0 |
24.0 |
17.6 |
|||
|
800Lb |
21.0 |
15.4 |
≤200 |
腐蝕性介質 |
主要零部件材料
|
零件名稱 |
零部件材料 |
|
閥體、閥蓋 |
25 |
|
閘板、閥瓣 |
2Cr13 |
|
閥桿 |
2Cr13 |
|
密封圈 |
1Cr13+HF |
|
填料 |
柔性石墨 |
|
墊片 |
18-8/柔性石墨 |
|
螺栓 |
35/35CrMo |
主要外形和連接尺寸
|
公稱通徑 |
主要外形尺寸和連接尺寸 |
|||||||
|
L |
d |
S |
L1 |
T |
L2 |
H |
D0 |
|
|
Z41H-16C Z41H-25 Z41H-40 Z11H-16C Z11H-25 Z11H-40 Z61H-16C Z61H-25 Z61H-40 |
||||||||
|
15 |
90 |
13 |
22.5 |
10 |
1/2 |
15 |
151 |
118 |
|
20 |
100 |
18 |
28.5 |
11 |
3/4 |
17 |
182 |
130 |
|
25 |
120 |
23 |
34.5 |
12 |
1 |
19 |
197 |
150 |
|
32 |
120 |
28 |
43 |
14 |
1? |
21 |
201 |
166 |
|
40 |
135 |
36 |
49 |
15 |
1? |
21 |
227 |
180 |
|
50 |
155 |
45 |
61 |
16 |
2 |
25 |
253 |
180 |
|
Z41H-64 Z11H-64 Z61H-64 |
||||||||
|
15 |
90 |
13 |
22.5 |
10 |
1/2 |
15 |
151 |
118 |
|
20 |
100 |
18 |
28.5 |
11 |
3/4 |
17 |
182 |
130 |
|
25 |
120 |
23 |
34.5 |
12 |
1 |
19 |
197 |
150 |
|
32 |
130 |
28 |
43 |
14 |
1? |
21 |
212 |
180 |
|
40 |
150 |
36 |
49 |
15 |
1? |
21 |
231 |
180 |
|
50 |
155 |
45 |
61 |
16 |
2 |
25 |
253 |
180 |
|
Z41H-100 Z11H-100 Z61H-100 |
||||||||
|
15 |
90 |
13 |
22.5 |
10 |
1/2 |
15 |
151 |
118 |
|
20 |
100 |
18 |
28.5 |
11 |
3/4 |
17 |
182 |
130 |
|
25 |
120 |
23 |
34.5 |
12 |
1 |
19 |
197 |
150 |
|
32 |
130 |
28 |
43 |
14 |
1? |
21 |
212 |
180 |
|
40 |
150 |
36 |
49 |
15 |
1? |
21 |
231 |
180 |
|
50 |
155 |
45 |
61 |
16 |
2 |
25 |
253 |
180 |
|
Z41H-160 Z11H-160 Z61H-160 |
||||||||
|
15 |
90 |
13 |
22.5 |
10 |
1/2 |
15 |
151 |
118 |
|
20 |
160 |
18 |
28.5 |
11 |
3/4 |
17 |
182 |
130 |
|
25 |
120 |
23 |
34.5 |
12 |
1 |
19 |
197 |
150 |
|
32 |
130 |
28 |
43 |
14 |
1? |
21 |
212 |
180 |
|
40 |
150 |
36 |
49 |
15 |
1? |
21 |
231 |
180 |
|
50 |
155 |
45 |
61 |
16 |
2 |
25 |
253 |
180 |
