Ｔ型不銹鋼三通球閥

Ｔ型不銹鋼三通球閥

產品價格：￥600（人民幣）

規格：Ｑ45Ｆ

發貨地：溫州龍灣

品牌：

最小起訂量：1件

QQ洽談點擊詢價進入商鋪

溫州瑞通閥門有限公司

免費會員

會員級別：

試用會員

認證類型：企業認證

企業證件：通過認證

認證信息：溫州瑞通閥門有限公司

商鋪名稱：溫州瑞通閥門有限公司

聯系人：徐進杰（先生）

聯系手機：

固定電話：

企業郵箱：27966293@qq.com

聯系地址：溫州市龍灣區永中建中南街215-219號西首

郵編：325000

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

『T型不銹鋼三通球閥』溫州瑞通閥門有限公司專業生產廠家，由瑞通閥門研發生產的【不銹鋼T型三通球閥】質量可靠、價格合理、售后服務完善�！翰讳P鋼T型三通球閥』適用于各種輕重工業及樓宇管道。瑞通品質，全球共享!【T型三通法蘭球閥】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域�！静讳P鋼T型三通球閥】特點：（1）T型不銹鋼三通球閥流體阻力小，全通徑的球閥基本沒有流阻。（2）T型三通法蘭球閥結構簡單、體積小、重量輕。（3）T型三通球閥緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。（4）T型三通法蘭球閥操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。（6）T型三通法蘭球閥在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。（7）T型三通法蘭球閥適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空***壓力都可應用。（8）T型不銹鋼三通球閥由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
T型三通球閥概述：
T型三通球閥主要能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。產品特點（1）、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。（2）、三通球芯分T型和L型，使用壽命長，流通能力大，阻力小。（3）、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。

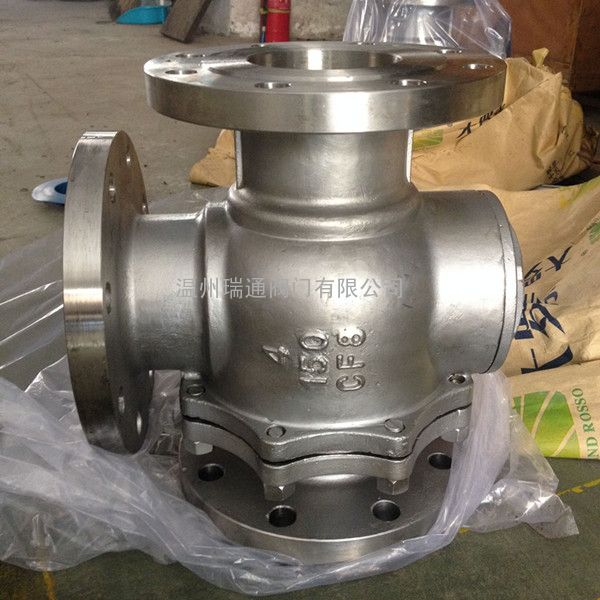

產品結構圖片：

T型不銹鋼三通球閥主要性能參數：
?

型號		Q45F-16C	Q45F-25C	Q45F-40C	Q45F-16P	Q45F-25P	Q45F-40P
工作壓力（℃）		1.6	2.5	4.0	1.6	2.5	4.0
適用溫度（℃）		≤150
適用介質		水、蒸汽、油品等			弱腐蝕性介質
材料	閥體	碳素鋼鑄件			鉻鎳鈦不銹鋼鑄件
	球體、閥桿	2Cr13			鉻鎳鈦不銹鋼
	密封圈	增強聚四氟乙烯
	填料	聚四氟乙烯

T型不銹鋼三通球閥主要性能范圍：

公稱壓力 PN(MPa)	試驗壓力
	殼體	高壓液密封	低壓液密封
1.6	2.4	1.76	0.6
2.5	3.75	2.75
4.0	6.0	4.4
CLASS150	3.0	2.2
適用工況	適用介質		水、油品、氣等非腐蝕介質和酸堿腐蝕介質
	適用溫度		-28～350℃
應用規范	連接法蘭		JB79-59 GB9113、 HG20592-97、?ANSI B16.5
	檢驗試驗		JB/T 9092-99?、API598

主要零件材料：
?

零件名稱	材質
零件名稱	GB	ASTM
閥體、閥蓋	WCB	A216-WCB
密封圈	PTFE、對位聚苯	PTFE、對位聚苯
球體	1Cr18Ni9Ti	SS 304
閥座、閥桿	2Cr13	A246-416
雙頭螺栓	35CrMoA	A193-B7

L型國標連接尺寸和外形：
?

公稱通徑?DN		尺寸(mm)
(in)	(mm)	L	D	D1	D2	b	f	Z-φd	H	LO
1/2	15	140	89	60.5	35	10	1.6	4-φ15	55	130
3/4	20	165	98	70	43	11	1.6	4-φ15	55	130
1	25	165	108	79.5	51	12	1.6	4-φ15	70	140
11/4	32	220	117	79	64	13	1.6	4-φ15	75	180
11/2	40	250	127	98.5	73	15	1.6	4-φ15	90	220
21/2	50	260	152	120.5	92	16	1.6	4-φ19	104	260
2	65	320	178	139.5	105	18	1.6	4-φ19	153	350
3	80	320	190	152.5	127	19	1.6	4-φ19	187	400
4	100	370	229	190.5	157	24	1.6	8-φ19	206	500
5	125	510	254	216	186	24	1.6	8-φ22	252	600
6	150	510	279	241.5	216	26	1.6	8-φ22	244	1000
8	200	580	373	298.5	270	29	1.6	8-φ22	283	1300
10	250	670	406	362	324	31	1.6	12-φ25	345	1600
12	300	720	483	432	381	32	1.6	12-φ25	420	2100

T型不銹鋼三通球閥國標連接尺寸和外形?PN1.6MPa：
?

型號	公稱通徑 DN(mm)	尺寸(mm)
型號	公稱通徑 DN(mm)	L	L2	D	D1	D2	b	f	Z-d	H	W
Q45F-16C (P) (R)	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	240
	65	260	130	180	145	120	16	3	4-18	193	270
	80	280	140	195	160	135	20	3	8-18	217	350
	100	320	160	215	180	155	20	3	8-18	245	500
	125	380	190	245	210	185	22	3	8-18	282	600
	150	440	220	280	240	210	24	3	8-23	319	1000
	200	550	260	335	295	265	26	3	12-23	380	1300
	250	670	310	405	355	320	30	3	12-25	460	1700
	300	720	370	460	410	375	30	3	12-25	520	2100

?
購買溫州瑞通閥門有限公司?T型不銹鋼三通球閥請按以下指示進行安裝：
（1）T型不銹鋼三通球閥取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
（2）T型不銹鋼三通球閥安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
（3）T型不銹鋼三通球閥準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）T型不銹鋼三通球閥在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）T型不銹鋼三通球閥本類閥應安裝在管道的水平方向或垂直方向。
（6）T型三通球閥安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）T型不銹鋼三通球閥與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓
如果您有這方面的需要請聯系我們
T型不銹鋼三通球閥訂貨須知：（國家標準）
一、①三通法蘭球閥產品名稱與型號②T型三通法蘭球閥口徑③T型三通法蘭球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定溫州瑞通閥門T型三通法蘭球閥型號，請按T型三通法蘭球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們瑞通閥門的專家為您審核把關。
手機：18757753995???聯系人：徐進杰???????QQ:27966293?
