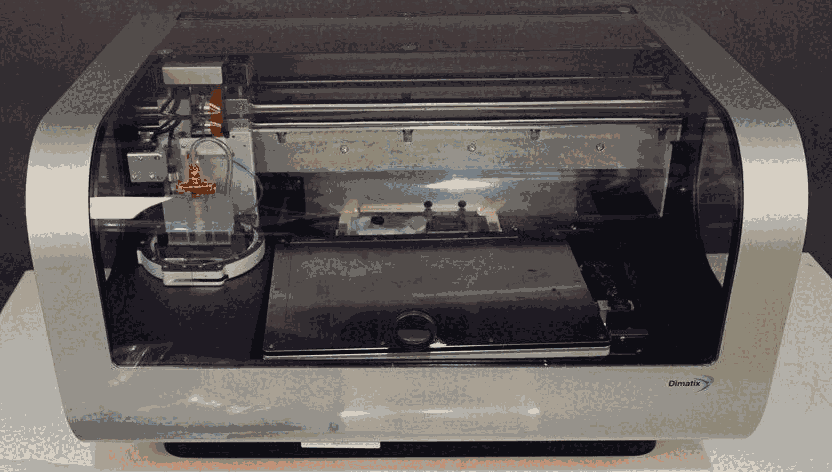

DMP-2831打印機產品介紹：
美國進口FUJIFILM Dimatix DMP-2850材料噴墨打印機、DMP-2831材料噴墨打印機、DMP-2800材料噴墨打印機、DMP-3000材料噴墨打印機，用于微精細噴射各種功能性液體到幾乎任何材料表面上，包括塑料、玻璃、陶瓷、硅材料以及柔性基材，各種膜、凝膠體和薄膜到紙張產品。作為一個完整的一體轉鍵系統，DMP使產品原型的開發和生產制造過程的測試變得容易起來。它也可以用于小批量產品制造，從柔性電路，RFID電子標簽和顯示器，到DNA陣列和可穿戴電子產品。由于使用了研究人員可自行裝填液體材料的廉價可填充墨盒，DMP系統可以最大限度地減少昂貴材料的浪費，不僅降低了成本，又簡化了傳統上的產品開發過程和原型樣機的制造過程。
一、安裝條件：
1.電源要求:100-120/200-240VAC，50/60Hz，375W。
2.環境要求:溫度15-40℃，相對濕度5-80%且無水滴凝結。
3.保證機器底部進風，背部通風。
二、硬件簡介:
1.門蓋感應器:機器通過感應器來識別門蓋的狀態是打開還是關閉。
2.門蓋:蓋子須在關閉狀態下，機器才能正常運轉。
3.基準相機:機器通過此相機來定位打印起點位置，或都查看打印結果。
4.平臺:放置及真空吸附基板，也可升溫至60℃。
5.清潔臺:打印頭在此位置進行自清潔，白色清潔棉臟污后可更換。
6.電源開關:機器的總電開關。
7.電源指示燈:通電后，指示燈亮綠色。
8.墨盒:盛裝所需要使用的液體材料,頭部有16個噴嘴，間距254um排成一行，噴嘴直徑21um(10PL墨盒)或9um(1PL墨盒)，可升溫至70℃。詳細結構參看墨盒結構圖。
9.打印頭:組合件，參看打印頭部件明細。
10.觀墨相機:打印前，用于觀察墨滴效果。
11.高度感應器:確定打印頭距平臺的距離。
12.墨盒座:用于安裝墨盒。
13.角閂:松開角閂后，可調節噴嘴角度。
14.固定夾:墨盒裝入固定座后，用固定夾固定。
15.電線:連接墨盒與電路板。
三、打印材料要求：
1.材料粘度:范圍10-12cps，可以通過噴嘴升溫來調節材料粘度。
2.表面張力:范圍28-33dynes/cm，通常可用表面活性劑添加到水基材料中來調節表面張力。
3.若材料中有懸浮顆粒，則顆粒不能快速沉積或結塊。
4.材料中溶劑的蒸發速度不能過快，含水材料通常在添加保濕劑(如乙二醇)后表現更佳。
5.流體中的顆粒應該是噴嘴尺寸的1/100。10pl噴嘴的有效直徑為21μm，因此任何顆粒，聚合物或聚集體應小于0.2μm。1pl的噴嘴直徑為9μm，所以任何顆粒，聚合物或聚集體應小于0.09μm。
6. pH值建議在4-9范圍內，超出此范圍的材料可能會腐蝕墨盒。
注:需根據材料特性來調節噴墨電壓及波形，通常高黏度墨水需用高壓高頻，低黏度墨水則用低壓低頻，高表面張力則用高壓低頻。
四、硬件配置參數：
1.重復性精度:±25μm(±0.001in)。
2.移動速度:打印頭向前時:最大300mm/s、打印頭向后時:最大525mm/s、平臺:22.5mm/s
3.可噴印基板面積:、基板厚度<0.5mm:210mmx315mm、基板厚度為0.5-25mm:210mmx260mm
4機器尺寸:673mmx584mmx419mm。
5.機器重量:43kg(95lbs)。
五、機器開關機流程
開機流程：
1.確認機器內部平臺上沒有任何東西，否則機器初始化的時候打印頭會被撞到。
2.關上機器蓋子。
3.打開機器電源開關。
4.雙擊顯示器界面上的Dimatix drop manager圖標,啟動控制軟件，讓機器作初始化.
5.界面提醒: make sure the pr inter platen is unobstructed and click“ok”,確認平臺上無基板或異物后，點擊”ok”繼續初始化。
7.界面提醒:Load currently selectedcartridge settings?，一-點擊“yes”，加載墨盒參數。
8.可以開始其它操作。
關機流程：
1.先關閉軟件，軟件界面右上角File→Exit。
2.關閉Windows系統。
3.關閉機器電源。
4.拆下墨盒。
六、主要技術指標：
打印范圍：
襯底基板尺寸 （厚度< 0.5 mm）: 210 mm x 315 mm
襯底基板尺寸（厚度在0.5 - 25 mm）：210 mm x 260 mm
打印最小線寬：20μm
重復定位精度：± 25 μm
樣品溫度：65℃
墨盒容積:1.5mL
墨水噴嘴：16個，間距254μm，單行排列
液滴體積：額定1pL、額定10pL
接受圖案：單色位圖
適用打印的基材：陶瓷、玻璃、單晶硅基片、塑料等柔性材料
七、主要功能：
根據設計圖案，將各種功能性液體精細噴射到材料表面，包括陶瓷、玻璃、單晶硅基片、塑料等柔性材料，從各種膜，凝膠體和薄膜，到紙張產品。
