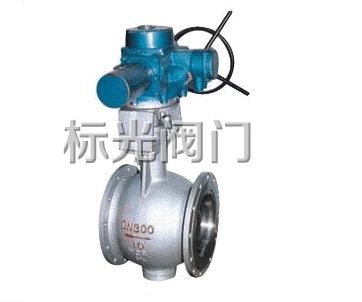

PQ940H/Y-10/16/25C電動鑄鋼蝸輪硬密封偏心半球閥概述
利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。本產品特別適用于鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。
PQ940H/Y-10/16/25C電動鑄鋼蝸輪硬密封偏心半球閥應用
偏心半球閥是用于噴煤粉、控制法氣體、含顆粒流體及粉沫固體介質輸送的最佳設備，應用于冶金、選礦生產的煤粉噴吹專用閥。
PQ940H/Y-10/16/25C電動鑄鋼蝸輪硬密封偏心半球閥特點
1、解決了工業生產中的漿狀、混流液體、灰塵等介質在管道輸送中沉淀、易結垢、阻塞，使閥門關不嚴等問題。
2、開關輕便，開啟時球與殼體脫離，無任何接觸，啟動扭矩小，轉動靈活。關閉時，半球與閥座的擠切作用能除去密封面上的污物，使閥門順利啟閉，安全系數高，密封性能好。
3、密封面的偏心結構，使球面能自動補償磨損，能保持閥門的密封，使用壽命長。
4、該閥門T型是屬于耐磨硬密封球閥，它的密封副材料是特殊的，密封面要經過特殊耐磨處理。處理后表面達到HRC65-72度，故閥門的耐磨性能特別好。
5、閥門表面油漆，有常溫和高溫兩種。高溫用耐溫600℃的進口漆，噴涂后，高溫使用不燒漆、炭化、焦化現象。不變色。
PQ940H/Y-10/16/25C電動鑄鋼蝸輪硬密封偏心半球閥特性
偏心半球閥閥體 普通型/防爆型/調節性型/智能型電動執行器（可選配） 220V/380V
PQ940H/Y-10/16/25C電動鑄鋼蝸輪硬密封偏心半球閥性能范圍：
|
|
材料代號 |
|||||
|
材料性能 |
WCB |
304 |
316 |
304L |
316L |
321 |
|
|
ZG230 |
0Cr18Ni9 （CF8） |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
ZG7Cr18Ni9T |
|
|
（CF8M） |
（CF3） |
（CF3M） |
（F347） |
||
|
適用介質 |
水、油品、蒸汽 |
硝酸類 |
醋酸類 |
強氧化介質 |
尿素等腐蝕介質 |
硝酸類 |
|
測試范圍 Mpa |
||||||
|
項目 |
公稱壓力 |
殼體壓力試驗 |
密封測試 |
上密封測試 |
低壓密封測試 |
探傷測試 |
|
試驗介質 |
水 Mpa |
水 Mpa |
水 Mpa |
氣 Mpa |
GB/T6440-1992 |
|
|
時間 |
（S） |
120 |
60 |
60 |
0.5~0.6 |
|
|
壓力測試 |
1.0Mpa |
1.5 |
1.1 |
1.1 |
||
|
|
1.6Mpa |
2.4 |
1.76 |
1.76 |
||
|
|
2.5Mpa |
3.75 |
2.75 |
2.75 |
||
PQ940H/Y-10/16/25C電動鑄鋼蝸輪硬密封偏心半球閥行業適用范圍
通用閥:設計合理，結構緊湊，具有流通阻力小，密封性好，操作輕便靈活，特別適應水、污水、蒸汽、紙漿等介質的低壓管網，能夠配制電動、氣動裝置，可實現遠距離自動化操作。(水、蒸汽、污水、紙漿、泥漿等非腐蝕介質)
煤粉噴吹專用：用來控制含塵氣體、顆粒流體的煤粉噴吹等固體輸送的理想設備，廣泛應用于冶金、選礦、電力等生產工藝中高爐煤粉噴吹、制粉系統以及除塵系統中的各種管線控制。它采用直通式結構，流道暢通，不會出現積灰堵塞現象，密封副采用Co－Cr－W合金材質，經過特殊熱處理，閥門抗沖刷耐磨損，同時閥門偏心球面具有自動補償的性能，通過蝸輪上調節螺栓，使密封副在一定程度磨損的情況下，仍可達到重新密封的效果。(含塵氣體、顆粒流體)
石油化工專用：針對石油化工行業使用壓力高、溫度高，充滿易燃、易爆、一般弱酸弱堿易腐蝕的介質，具有密封性好，耐腐蝕，啟閉輕便，能夠自動切除閥面結垢物等特點，適用于原油、重油等介質輸送以及石油裂解，食品制作等工藝流程。（石油、天然氣、煤氣、水等）
高爐煤氣、燃氣專用：密封副采用Cr—Mn—Si硬質合金，耐火防爆防靜電，密封副抗高溫560℃，其抗腐蝕和抗咬合能力均是不銹鋼密封副的6倍以上，特別適宜在煤氣、焦爐煤氣、水煤氣、液化氣、天然氣的管道輸送與加壓門站上使用。（高爐煤氣、天然氣、含塵氣體等）
料漿混流體專用:輸送易沉淀結垢、結晶析出的溶液礦漿、料漿灰渣等工藝流程中兩相混流體介質最理想的工藝閥門，能夠在關閉時破除結垢物障礙實現順利關閉。它結構新穎、設計獨特，具有高效節能、耐磨性好、密封可靠、操作輕便、啟閉迅速、壽命長等優點。(工藝漿液、料漿灰渣等含顆粒物質輸送)
管線專用:屬于直通式半球閥，無縮徑，閥體通道與管線連接的管道成直管相通，截面積相等，阻力小于縮徑，全開、全閉只要轉動90度即可達到，方便長距離管線輸送控制。(煤粉噴吹及燃氣輸送)
PQ940H/Y-10/16/25C電動鑄鋼蝸輪硬密封偏心半球閥主要材料
|
|
名稱 |
代號 |
材料 |
||
|
WCB |
304 CF8 |
316 CF8M |
|||
|
1 |
閥體 |
|
WCB ZG230-450 |
0Cr18Ni9 |
0Cr18Ni12Mo2Ti |
|
2 |
下端蓋 |
|
Q235-A |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
3 |
內六角圓柱頭螺釘 |
GB/T70-2000 |
Q235-A |
1Cr17Ni2 |
0Cr18Ni12Mo2Ti |
|
4 |
下固定軸調節螺栓 |
|
Q235-A |
1Cr17Ni2 |
1Cr17Ni2 |
|
5 |
六角螺母 |
GB/T6710-2000 |
Q235-A |
1Cr17Ni2 |
1Cr17Ni2 |
|
6 |
下墊片 |
|
不銹鋼柔性石墨；PTFE；316夾柔性石墨 |
||
|
7 |
下軸承 |
|
0Cr18Ni9Ti |
0Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
8 |
下固定軸 |
|
2Cr13 |
304 |
0Cr18Ni12Mo2Ti |
|
9 |
球體 |
|
ZG2Cr13 |
0Cr18Ni9 |
0Cr18Ni12Mo2Ti |
|
10 |
閥座壓圈 |
|
Q225-A |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
11 |
閥座 |
|
Q225-A |
PTFE/1Cr18Ni12Mo2Ti |
PTFE/1Cr18Ni12Mo2Ti |
|
12 |
內六角圓柱頭螺釘 |
GB/T70-2000 |
Q235-A |
1Cr17Ni2 |
1Cr17Ni2 |
|
13 |
閥座墊片 |
|
不銹鋼柔性石墨 |
1Cr17Ni2 |
0Cr18Ni12Mo2Ti |
|
14 |
閥桿 |
|
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
15 |
上軸承 |
|
0Cr18Ni9Ti |
0Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
16 |
對開圓環 |
|
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
17 |
定位圈 |
|
1Cr13 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
18 |
填料 |
|
柔性石墨 |
柔性石墨；PTFE |
柔性石墨；PTFE |
|
19 |
六角螺塞墊片 |
|
0Cr18Ni9Ti |
0Cr18Ni9Ti |
0Cr18Ni9Ti |
|
20 |
六角螺塞 |
|
2Cr13 |
1Cr17Ni2 |
1Cr17Ni2 |
|
21 |
六角螺塞 |
|
2Cr13 |
1Cr17Ni2 |
1Cr17Ni2 |
|
22 |
支架 |
|
WCB ZG230-450 |
WCB；304 |
WCB；304 |
|
23 |
雙頭螺栓 |
GB/T901-1988 |
35CrMoA |
1Cr17Ni2 |
1Cr17Ni2 |
|
24 |
六角螺母 |
GB/T6170-2000 |
Q245-A |
0Cr18Ni9 |
0Cr18Ni9 |
|
25 |
填料壓套 |
|
1Cr13 |
1Cr18Ni12Mo2Ti/1Cr18Ni9 |
1Cr18Ni12Mo2Ti/1Cr18Ni9 |
|
26 |
填料壓板 |
|
WCB |
0Cr18Ni9 |
0Cr18Ni9 |
|
27 |
雙頭螺栓 |
GB/T901-1988 |
35CrMoA |
1Cr17Ni2 |
1Cr17Ni2 |
|
28 |
六角螺母 |
GB/T6170-2000 |
Q245-A |
0Cr18Ni |
0Cr18Ni |
|
29 |
六角螺栓 |
GB/T5783-200 |
Q235-A |
1Cr17Ni2 |
1Cr17Ni2 |
|
30 |
驅動裝置 |
|
|
|
|
|
31 |
六角螺塞墊片 |
|
0Cr18Ni9Ti |
0Cr18Ni9Ti |
0Cr18Ni9Ti |
|
32 |
六角螺塞 |
|
2Cr13 |
0Cr18Ni9Ti |
0Cr18Ni9Ti |
PQ940H/Y-10/16/25C電動鑄鋼蝸輪硬密封偏心半球閥結構圖：
訂貨須知：
一、①PQ940H/Y-10/16/25C電動鑄鋼蝸輪硬密封偏心半球閥產品名稱與型號②PQ940H/Y-10/16/25C電動鑄鋼蝸輪硬密封偏心半球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定PQ940H/Y-10/16/25C電動鑄鋼蝸輪硬密封偏心半球閥型號，請按PQ940H/Y-10/16/25C電動鑄鋼蝸輪硬密封偏心半球閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
