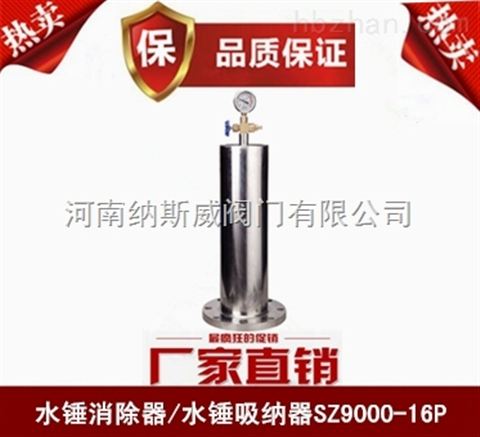

SZ9000水錘吸納器
產品概述
SZ9000水錘吸納器的內部有一密閉的容氣腔，下端為一活塞，當沖擊波傳入水錘消除器時，水擊波作用于活塞上，活塞將往容氣腔方向運動�；钊\動的行程與容氣腔內的氣體壓力、水擊波大小有關，活塞在一定壓力的氣體和不規則水擊雙重作用下，做上下運動，形成一個動態的平衡，這樣就有效地消除了不規則的水擊波震蕩。DN15~50為螺紋連接，用標準三通垂直裝于管道，用于支管系統消除管道不規則水擊波和噪聲。 DN50~300為法蘭連接，用標準三通外接。SG900~16/25P活塞式水錘消除器應盡量安裝在水擊源附近，其安裝應便于水擊波無阻礙地通向消除器。
SZ9000水錘吸納器結構圖
注意事項
1、閥體上的壓力表，安裝前顯示閥體氣室壓力，安裝后顯示管道壓力。
2、安裝前請確認，水錘消除器氣室壓力不得高于管道壓力。
3、當揚程50m以上，壓力5Kgf/cm以上時，建議長道管下方及逆止閥上方轉角處各安裝一只水錘消除器。
4、為考慮維修，建議保留10cm閥體與墻面間隙，方便維修動作。
5、若管道內水壓力較低，或水錘消除器氣室壓力較低，皆可帖水錘消除器上方注氣栓加入氣壓或釋放氣壓。
6、水錘氣室壓力，維持于管道壓力50%~70%時水錘消除效果。
7、二次側為開放壓力場合，例定水位閥，衛浴器具，水龍頭等注氣1-1.3Kgf/cm2較適合。
主要技術參數
|
公稱壓力MPa |
試驗壓力 |
適合介質 |
適宜溫度 |
容氣腔壓力(占管道壓力百分數) |
|
|
密封試壓 |
強度試壓 |
||||
|
MPa |
MPa |
||||
|
1.6 |
1.76 |
2.4 |
純凈水 |
<=80℃ |
50~70% |
主要外形尺寸與連接尺寸
|
型號 |
公稱通徑DN |
法蘭直徑D |
螺栓孔中心圓直徑D1 |
連接凸出部分直徑D2 |
法蘭厚度b |
總高度H |
螺孔數量直徑Z-d |
|
|
mm |
英寸 |
|||||||
|
1.6MPa |
||||||||
|
SG9015 |
15 |
1/2 |
95 |
65 |
45 |
14 |
200 |
4-φ14 |
|
SG9020 |
20 |
3/4 |
105 |
75 |
55 |
16 |
300 |
4-φ14 |
|
SG9025 |
25 |
1 |
115 |
85 |
65 |
16 |
320 |
4-φ14 |
|
SG9032 |
32 |
1 1/2 |
140 |
100 |
78 |
18 |
340 |
4-φ18 |
|
SG9040 |
40 |
1 1/2 |
150 |
110 |
85 |
18 |
350 |
4-φ18 |
|
SG9050 |
50 |
2 |
165 |
125 |
100 |
20 |
455 |
4-φ18 |
|
SG9065 |
65 |
2 1/2 |
185 |
145 |
120 |
20 |
505 |
4-φ18 |
|
SG9080 |
80 |
3 |
200 |
160 |
135 |
20 |
745 |
8-φ18 |
|
SG9100 |
100 |
4 |
220 |
180 |
155 |
22 |
765 |
8-φ18 |
|
SG9125 |
125 |
5 |
250 |
210 |
185 |
22 |
796 |
8-φ18 |
|
SG9150 |
150 |
6 |
285 |
240 |
210 |
24 |
828 |
8-φ23 |
|
SG9200 |
200 |
8 |
340 |
295 |
265 |
24 |
918 |
12-φ23 |
|
SG9250 |
250 |
10 |
405 |
355 |
320 |
26 |
948 |
12-φ25 |
|
SG9300 |
300 |
12 |
460 |
410 |
375 |
28 |
970 |
12-φ25 |
|
SG9015 |
15 |
1/2 |
95 |
65 |
45 |
14 |
220 |
4-φ14 |
|
SG9020 |
20 |
3/4 |
105 |
75 |
55 |
16 |
320 |
4-φ14 |
|
SG9025 |
25 |
1 |
115 |
85 |
65 |
16 |
340 |
4-φ14 |
|
SG9032 |
32 |
1 1/4 |
140 |
100 |
78 |
18 |
350 |
4-φ18 |
|
SG9040 |
40 |
1 1/2 |
150 |
110 |
85 |
18 |
380 |
4-φ18 |
|
SG9050 |
50 |
2 |
165 |
125 |
100 |
20 |
455 |
4-φ18 |
|
SG9065 |
65 |
2 1/2 |
185 |
145 |
120 |
22 |
505 |
8-φ18 |
|
SG9080 |
80 |
3 |
200 |
160 |
135 |
24 |
745 |
8-φ18 |
|
SG9100 |
100 |
4 |
235 |
190 |
160 |
24 |
765 |
8-φ23 |
|
SG9125 |
125 |
5 |
270 |
220 |
188 |
26 |
796 |
8-φ25 |
|
SG9150 |
150 |
6 |
300 |
250 |
218 |
28 |
828 |
8-φ25 |
|
SG9200 |
200 |
8 |
360 |
310 |
278 |
30 |
918 |
12-φ25 |
|
SG9250 |
250 |
10 |
425 |
370 |
332 |
32 |
948 |
12-φ30 |
|
SG9300 |
300 |
12 |
485 |
430 |
390 |
34 |
970 |
16-φ30 |
