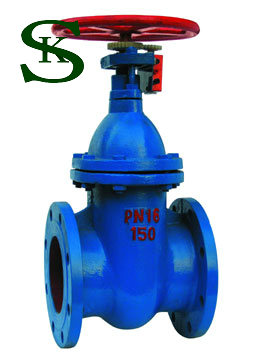

Z45暗桿楔式單閘板閘閥廣泛適用于石油、化工、制藥、電力等行業，在公稱壓力≤1.0MPa的蒸汽、水、油類介質的管路上作啟閉用。
1.結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。
2.密封面采用不銹鋼和硬質合金，使用壽命長。
3、采用柔性石墨填料、密封可靠，操作輕便靈活。
4、驅動方式分手動、電動、氣動、齒輪傳動，結構型式：彈性楔式單閘板、剛性楔式單閘板和雙閘板型號。
5.廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
設計制造：按GB/T12234-89的規定
結構長度：按GB/T12221-89的規定
法蘭面尺寸：按JB79 GB/T9112-9131的規定
檢查與試驗：按JB/T9092-99 GB/T13927-92的規定
傳動方式：手動、電動、齒輪傳動
|
型號 |
公稱壓力（MPa） |
試驗壓力（MPa） |
工作溫度（℃） |
適用介質 |
|
|
強度（水） |
密封（水） |
||||
|
Z45T-10 |
1.0 |
1.5 |
1.1 |
≤120 |
蒸汽、水 |
|
Z45W-10 |
≤100 |
油品、煤氣 |
|||
|
|
||
|
零件名稱 |
材料 |
|
|
Z45T-10 |
Z45W-10 |
|
|
閥體 |
灰鑄鐵 |
灰鑄鐵 |
|
閥蓋 |
灰鑄鐵 |
灰鑄鐵 |
|
閥板 |
灰鑄鐵+黃鋼 |
灰鑄鐵 |
|
閥桿 |
碳鋼 |
碳鋼 |
|
手輪 |
灰鑄鐵 |
灰鑄鐵 |
|
閥桿螺母 |
青鋼 |
青鋼 |
|
|
|||||||||
|
公稱通徑 |
尺寸 |
重量（kg） |
|||||||
|
L |
D |
D1 |
D2 |
b-f |
Z-Φd |
H |
Do |
||
|
DN40 |
165 |
145 |
110 |
85 |
18-3 |
4-18 |
240 |
140 |
16.5 |
|
DN50 |
178 |
160 |
125 |
100 |
20-3 |
4-18 |
295 |
160 |
20 |
|
DN65 |
190 |
180 |
145 |
120 |
20-3 |
4-18 |
320 |
160 |
25 |
|
DN80 |
203 |
195 |
160 |
135 |
22-3 |
4-18 |
350 |
200 |
33 |
|
DN100 |
229 |
215 |
180 |
155 |
22-3 |
8-18 |
390 |
200 |
44 |
|
DN125 |
250 |
250 |
210 |
185 |
24-3 |
8-18 |
440 |
240 |
60 |
|
DN150 |
270 |
280 |
240 |
210 |
24-3 |
8-23 |
490 |
240 |
98.5 |
|
DN200 |
292 |
330 |
295 |
265 |
26-3 |
8-23 |
620 |
320 |
135 |
|
DN250 |
330 |
390 |
350 |
320 |
28-3 |
12-23 |
680 |
320 |
185 |
|
DN300 |
356 |
440 |
400 |
368 |
28-3 |
12-23 |
880 |
400 |
- |
|
DN350 |
381 |
500 |
460 |
428 |
30-3 |
16-23 |
888 |
400 |
- |
|
DN400 |
406 |
565 |
515 |
482 |
32-3 |
16-25 |
- |
500 |
- |
|
DN450 |
432 |
615 |
565 |
532 |
32-3 |
20-25 |
- |
500 |
- |
|
DN500 |
457 |
670 |
620 |
585 |
34-3 |
20-25 |
- |
500 |
- |
