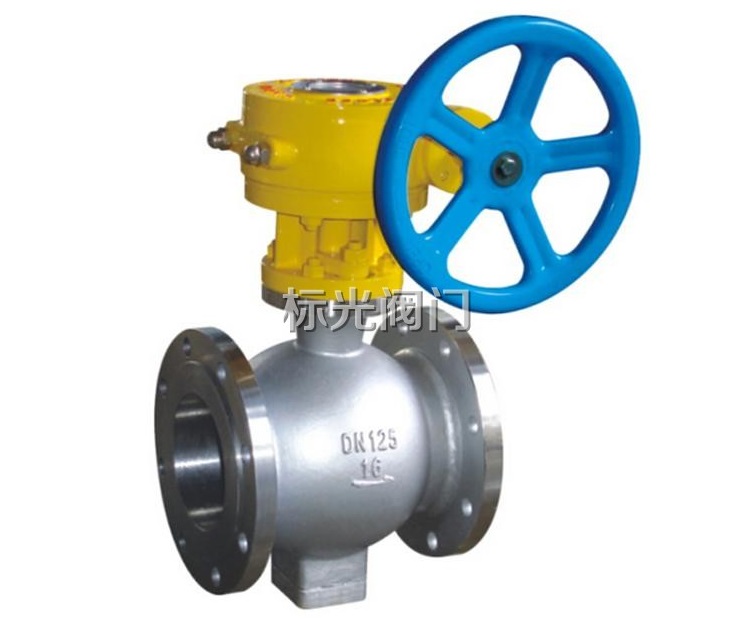

PQ340F-10/16/25P不銹鋼蝸輪偏心半球閥產品概述
不銹鋼偏心半球閥由閥體、偏心球體、主(從)動軸、上(下)軸套、球冠、壓圈、內(外)閥座等主要部件組成，其與管道的連接形式為法蘭連接，它通過轉動蝸輪機構，帶動偏心曲軸旋轉90°來實現閥門的啟閉，起到截斷介質的作用，該閥閥體及零部件采用不銹鋼材質，特別適合酸堿腐蝕類介質的輸送。本產品密封嚴禁，輸送有害氣體可達零泄露。
PQ340F-10/16/25P不銹鋼蝸輪偏心半球閥主要零部件材料
|
序號 |
零件名稱 |
材料名稱 |
|
|
1 |
閥體/閥蓋 |
304 |
316 |
|
2 |
球體 |
304表面特殊處理 |
316表面特殊處理 |
|
3 |
閥桿 |
304 |
316 |
|
4 |
閥座 |
304 |
316 |
|
5 |
填料 |
柔性石墨 |
柔性石墨 |
|
6 |
螺栓 |
0Cr18Ni9 |
0Cr18Ni9 |
|
7 |
螺母 |
0Cr18Ni9 |
0Cr18Ni9 |
PQ340F-10/16/25P不銹鋼蝸輪偏心半球閥主要性能規范
|
公稱壓力PN(Mpa) |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
|
常溫最大工作壓力(Mpa) |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
|
殼體強度試驗壓力(Mpa) |
1.0 |
1.5 |
2.4 |
3.8 |
6.0 |
9.6 |
|
氣密封試驗壓力(Mpa) |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
高壓密封試驗壓力(Mpa) |
0.7 |
1.1 |
1.76 |
2.75 |
4.4 |
7.1 |
|
滲漏率 |
＜0.1×DNmm3/s (符合GB/T13927-2008標準) |
|||||
|
適用溫度(℃) |
軟密封：-46℃~280℃；硬密封：-46℃~545℃ |
|||||
|
適用介質 |
天然氣、水蒸氣、油品類、酸堿類、煤粉煤灰、廢渣、泥漿、含顆粒狀、含纖維等介質。 |
|||||
|
傳動形式 |
蝸輪傳動 |
|||||
PQ340F-10/16/25P不銹鋼蝸輪偏心半球閥主要結構圖
訂貨須知：
一、①PQ340F-10/16/25P不銹鋼蝸輪偏心半球閥產品名稱與型號②PQ340F-10/16/25P不銹鋼蝸輪偏心半球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定PQ340F-10/16/25P不銹鋼蝸輪偏心半球閥型號，請按PQ340F-10/16/25P不銹鋼蝸輪偏心半球閥型號直接向我們標光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
