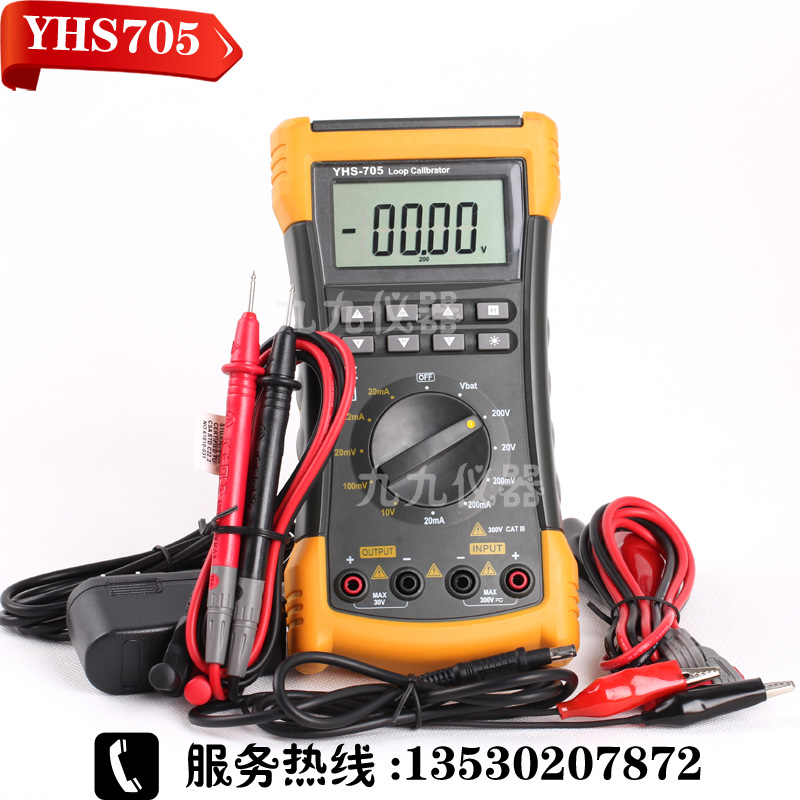

過程回路校驗儀YHS-705

過程回路校驗儀表 整機電路設計由大規模專用集成電路芯片組成。內部含有8位微處理器，高精度、高穩定運算放大器和模數變換器。功耗低、顯示精度高（4000 counts即34/5位）、全自動量程，可減少操作，提高安全性。其技術性能符合電II型、電Ⅲ型自動化儀表校驗標準，工作環境符合GB6587.1-86《電子測量儀器環境試驗總綱》中II組儀器的有關規定。

功能

1、儀表測量時可選擇最小/最大/平均/保持/相對測量模式

2、可以在電流測量的同時，為變送器提供+24V環路電源

3、儀表可以輸出電流給變送器及其他設備，也可以仿真一個變送器輸出電流

4、四種斜波步進速率可選擇，在一只手空閑的情況下，測試變送器的響應速度

5、電流輸出有四種范圍可選擇，對應精度0.05%，分辨率1μA，并且同時顯示百分比量程

6、為熱電偶測試校準專設毫伏測量和毫伏輸出功能

7、背光源LCD顯示，最大40000字，適合在任何照明條件下使用

8、內置可充電鎳氫電池組，電量充沛，外部可更換。

特點

1． 輸出信號數字鍵設定，操作精確方便。

2． 儀表可測量交直流電壓、電阻、頻率、毫伏、交直流電流、二極管等功能。

3． 可輸出源電流給變送器及其它設備，也可以仿真一個二線制變送器輸出電流。

4． 輸出四種斜波步進速率，來測試變送器的響應速度。

5． 電流輸出有四種范圍4～20mA、0～20mA、0～24mA、0～10mA。精度0.05%，分辨率1uA，同時顯示百分比。

6． 毫伏輸出0～99.999mV，分辨率5uV，精度0.05%。電壓輸出0～10.000V，分辨率1mV，精度0.05%。

7． 儀表為變送器提供24Vdc環路電源，同時可以測量電流。

顯示器顯示表筆和插座連接示意圖，防止誤操作，自帶背光源。
