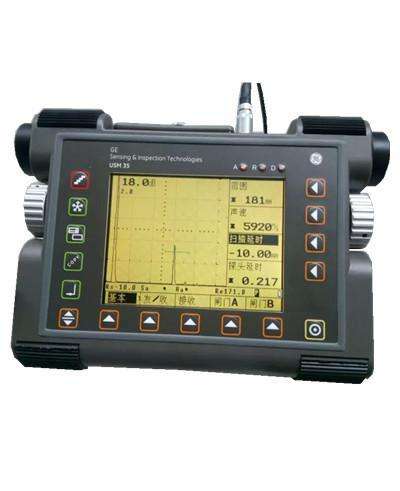

超聲波探傷儀USM 35X辦事處

縫超聲波探傷儀專為鍋爐壓力容器、壓力管道、鋼結構等所研發的焊縫專用型超聲波探傷儀，焊縫超聲波探傷儀能夠快速便捷、無損傷、精確地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位、評估及診斷。

功能特點
1全中文顯示，一鍵式菜單，數碼式飛梭旋鈕，操作便捷，技術領先。
2.真彩顯示器：五種顏色可選、亮度可調
3.集超聲檢測、測厚雙重功能于一機
4.100個獨立探傷通道
5.內置探傷標準，可自由調出
6.大容量、高性能鋰電池，連續工作8小時以上
7.PC-soft可自動生成探傷報告
8.高速USB和RS232兩種接口與計算機通訊
9.實時顯示SL、EL、GL、RL定量值
10.手帶、掛帶、腰帶更適合于現場、野外、高空作業（選配）
11.體積小、重量輕，便于現場操作

自動化功能
1.自動校準：自動測試“探頭零點”、“K值”、“前沿”及“材料聲速”；
2.自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值）；
3.自由切換三種標尺（深度d、水平p、距離s），滿足不同的探傷標準要求和探傷工程師的標尺使用習慣；
4.自動增益：自動將波形調至屏高的80%，大大提高了探傷效率；
5.自動錄制探傷過程并可以進行動態回放；
6.自動φ值計算：直探頭鍛件探傷，找準缺陷最高波自動換算孔徑ф值；
7.自動DAC、AVG曲線自動生成并可以分段制作，取樣點不受限制，并可進行修正與補償，滿足任意探傷標準；
8.自動計算回波參數。

放大接收
1.硬件實時采樣：150MHz，波形高度保真
2.閘門信號：單閘門、雙閘門，峰值或邊緣讀數
3.增益調節：手動調節110dB（0.2dB、0.5dB、1dB、2dB、6dB、12dB步進）或自動調節至屏高的80%

焊縫探傷功能
1.曲線包絡和波峰記憶：實時檢索并記錄缺陷最高波
2.φ值計算：直探頭鍛件探傷找準缺陷最高波自動換算
3.動態記錄：實時動態錄制波形，并可存儲、回放
4.缺陷定位：實時顯示水平值L、深度值H、聲程值S
5.缺陷定量：實時顯示SL、EL、GL、RL定量值 實時顯示孔狀缺陷Φ值
6.缺陷缺陷定性：通過波形，人工經驗判斷
7.曲面修正：曲面工件探傷，修正曲率換算
8.B型掃描：實時掃查，描述缺陷橫切面

技術參數
1.掃描范圍： 0～14000mm鋼縱波
2.工作頻率： 0.2MHz～20MHz
3.垂直線性誤差： ≤2.5%
4.水平線性誤差： ≤0.1%
5.靈敏度余量： >68dB（深200mmΦ2平底孔）
6.分辨力： >42dB（5N14）
7.動態范圍： ≥36dB
8.噪聲電平：≤6%

標準配置
1. 主機 1臺
2. 直探頭 1個
3. 斜探頭 1個
4. 9V電源適配器 1個
5. 探頭連接線 2根
6. 產品包裝箱 1個
7. 使用說明書 1本
8. 合格證、裝箱卡、保修卡 1套

選配件
1.PC超聲波探傷儀通訊軟件
2.標準試塊
