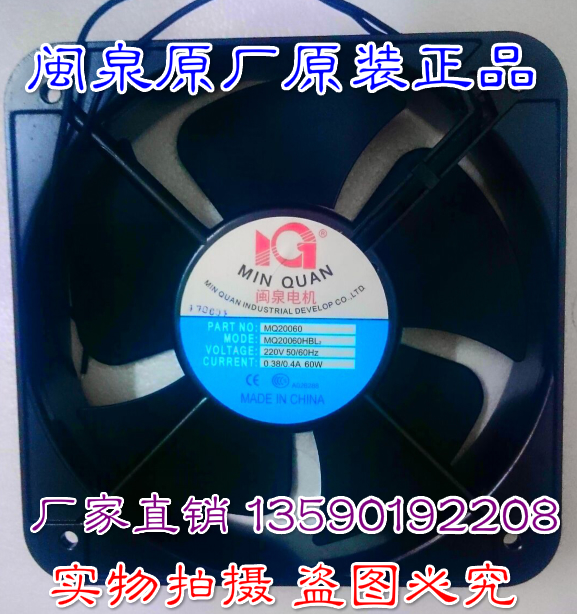

品牌：閩泉
型號：MQ20060HBL2 雙滾珠軸承
外型尺寸：正方形：200*200*60mm
電壓：220v
電流：0.45A
風量：15m3/min
功率：60W
電磁兼容性分析角度
編輯
電磁兼容性包括兩方面：EMI(電磁干擾)，EMS(電磁敏感性)兩方面。
EMI分類
CE（傳導干擾），RE（輻射干擾），PT(干擾功率測試)等等。
EMS分類
ESD(靜電放電），RS（輻射耐受），EFT/B(快速脈沖耐受)，surge（雷擊），CS（傳導耐受）等等
以上的各種試驗都要由專門的實驗室進行測試。是電子類商品進入市場前要取得認證的必要條件。中國這樣的實驗室很多，大部分集中在深圳等地。
電磁兼容性試驗與檢測的試驗室有環境可靠性與電磁兼容試驗服務中心、航天環境可靠性試驗中心等機構。
電磁兼容性的重要規律
編輯
在新產品研發階段就進行EMC設計，比等到產品EMC測試不合格才進行改進，費用可以大大節省，效率可以大大提高；反之，效率就會大大降低，費用就會大大增加。
經驗告訴我們，在功能設計的同時進行EMC設計，到樣板、樣機完成則通過EMC測試，是最省時間和最有經濟效益的。相反，產品研發階段不考慮EMC，投產以后發現EMC不合格才進行改進，非但技術上帶來很大難度、而且返工必然帶來費用和時間的大大浪費，甚至由于涉及到結構設計、PCB設計的缺陷，無法實施改進措施，導致產品不能上市。
規律二、高頻電流環路面積S越大,EMI輻射越嚴重。
高頻信號電流流經電感最小路徑。當頻率較高時，一般走線電抗大于電阻，連線對高頻信號就是電感，串聯電感引起輻射。電磁輻射大多是EUT被測設備上的高頻電流環路產生的，最惡劣的情況就是開路之天線形式。對應處理方法就是減少、減短連線，減小高頻電流回路面積，盡量消除任何非正常工作需要的天線，如不連續的布線或有天線效應之元器件過長的插腳。
減少輻射騷擾或提高射頻輻射抗干擾能力的最重要任務之一，就是想方設法減小高頻電流環路面積S。
規律三、環路電流頻率f越高，引起的EMI輻射越嚴重，電磁輻射場強隨電流頻率f的平方成正比增大。減少輻射騷擾或提高射頻輻射抗干擾能力的最重要途徑之二，就是想方設法減小騷擾源高頻電流頻率f，即減小騷擾電磁波的頻率f。
電磁兼容性對策
編輯
由于微電腦的依存度正不斷提高，設備的大量使用，復雜了我們的電磁環境，因此外來的干擾如脈沖噪聲、放射電磁場、靜電、雷擊、電壓變動等，所引發的誤動作產生當機甚至破壞的情形，如無線電的通訊、雷達、大哥大、電視游樂器⋯⋯等，往往干擾到電視，甚至于造成醫療器材使用中的誤動作，影響到飛航的安全。[3]
國際上對于電子、電器、工業設備產品的抗擾性測試日漸重視，且趨向整合以IEC（International Electrotechnical Commission）國際規格為測試標準，歐 洲共同體率先制定EMC防治法規，于1996 年起全面實施抗擾測試。[3]
電源方面
三相入力電源在NFB（無熔絲斷路器）與變壓器間裝噪聲濾波器（Noise Filter），此濾波器的輸入線愈短愈好。
電源及大電流導線緊貼電氣箱之底部，并沿著邊角布線。
開關式電源供應器加裝隔離罩以防輻射性發射干擾，濾波器選用器選用π型或T 型可抑制寬波段噪聲，陶鐵磁體（Ferrite）材質可抑制射頻噪聲。
電源線兩端考慮采隔離接地，以免接地回路（Ground Loop）形成共同阻抗耦合（Common Impedance Coupling）將噪聲耦合至信號線。
電源線與信號線盡量采用隔離或分開配線。
電源變壓器應加隔離（Shielding），外殼須接地良好。
單相AC 控制線建議采用絞線。
直流導線建議使用絞線來配線。
避免將電源與信號線接至同一接頭。
信號線方面
信號輸入線與輸出線應避免排在一起造成干擾。
應將CABLE剩余不用之線單端接地，以避免形成感應回路。
接近電源線附近的信號線考慮采用捻合（Twist）。
不同類別的信號線避免混雜接在一個連接頭上，宜按類別分類并加地線隔離。
輸入信號線與輸出線盡量避免同在一個接頭上，如不能避免時應將輸入與輸出信號錯開。
敏感性較高之低準位信號線，除采用絞線外可加隔離遮蔽。
模擬信號方面
高頻的類比信號及脈波信號線建議采用隔離線。
高頻類比信號線采用同軸式隔離線，低頻之類比信號線采用絞線，必要時可外加隔離遮蔽，絕不可使用同軸隔離線。
連接頭安裝位置須清潔處理，接頭及金屬面的接觸電阻須小于2.5m歐姆。
類比電路干擾以波形失真為主，抑制方法主要在濾波器選用的特性，例如；帶寬、頻率響應值。
類比信號線與數位排線必須相互垂直。
