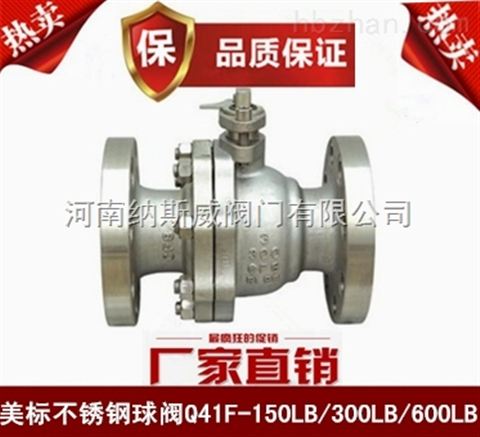

Q41F美標不銹鋼球閥
產品概述
Q41F美標不銹鋼球閥是一種流道入口寬于流道通徑,流道實際通徑比該規格小一個規格，屬 于浮動球閥，它的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。美標縮徑浮動球閥結構簡單，密封性 好，球體承受工作介質的載荷全部傳給出口密封圈，客戶選擇時要考慮密封圈材料能否經受得住球體介質的工作載荷，它的這種結構廣泛適用于中低壓球閥。
Q41F美標不銹鋼球閥結構圖
Q41F不銹鋼美標縮徑浮動球閥密封形式多樣，根據不同工況可選用軟密封、硬密封、防火閥座等結構，該閥6〞以下為浮球形式，8〞以上為固定球形式，新然閥門廠生產的美標縮徑浮動球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所。
Q41F不銹鋼美標縮徑浮動球閥主要零部件材料表
|
序號 |
零件名稱 |
材料名稱 |
||||
|
Q41F-P |
Q41F-PL |
Q41F-R |
Q41F-RL |
|||
|
1 |
閥體左體 |
A315-CF8 |
A35-CF3 |
A351-CF8M |
A351-CF3M |
|
|
2 |
球體 |
B2-B8 |
A182-F304L |
A182-F304L |
A132-F316 |
A182-F316L |
|
B8以上 |
A351-CF8M |
A351-CF3 |
A351-CF8M |
A351-CF3M |
||
|
3 |
閥桿 |
A182-F304 |
A182-F304L |
A182-F316 |
A182-F316L |
|
|
4 |
閥座 |
PTFE/增強PTFE/NYLIN/柔性石墨 |
||||
|
5 |
閥座支承圈 |
A182-F304 |
A182-F304L |
A182-F316 |
A182-F316L |
|
|
6 |
彈簧 |
3yc-7/17-49H |
||||
|
7 |
O形圈 |
氟橡膠 |
||||
|
8 |
螺柱 |
A193-B8 |
||||
|
9 |
螺母 |
A194-8 |
||||
Q41F不銹鋼美標縮徑浮動球球閥主要性能規范表
|
試驗壓力(Mpa) |
壓力級(Class) |
|||||
|
150Lb |
300Lb |
400Lb |
600Lb |
900Lb |
1500Lb |
|
|
強度試驗 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
38.4 |
|
密封試驗 |
2.2 |
5.6 |
7.5 |
11.2 |
16.8 |
28.1 |
|
氣密試驗 |
0.5-0.7 |
|||||
Q41F不銹鋼美標縮徑浮動球閥主要外形尺寸表
|
公稱壓力 PN(MPa) |
公稱通徑 NPS(in) |
尺寸(mm) |
||||||||
|
L |
W |
H |
DN |
D2 |
D1 |
D |
b |
f |
||
|
1.6-2.0 Class150 |
3/4×1/2〞 |
117 |
180 |
84 |
20 |
43 |
70 |
98.5 |
10.5 |
1.6 |
|
1×3/4〞 |
127 |
180 |
87 |
25 |
51 |
79.2 |
108 |
11.2 |
1.6 |
|
|
11/2×11/4〞 |
165 |
220 |
102 |
38 |
73 |
98.6 |
127 |
14.2 |
1.6 |
|
|
2×11/2〞 |
178 |
242 |
137 |
50 |
92 |
120.7 |
152 |
15.9 |
1.6 |
|
|
3×21/2〞 |
203 |
242 |
167 |
64 |
127 |
152.4 |
190.5 |
19.1 |
1.6 |
|
|
4×3〞 |
229 |
350 |
205 |
76 |
157 |
190.5 |
229 |
23.9 |
1.6 |
|
|
6×4〞 |
267 |
460 |
220 |
102 |
216 |
241.3 |
279 |
25.4 |
1.6 |
|
|
8×6〞 |
292 |
550 |
313 |
152 |
270 |
298.5 |
342.5 |
28.5 |
1.6 |
|
|
2.5-5.0 Class300 |
3/4×1/2〞 |
152 |
180 |
84 |
20 |
43 |
83 |
117 |
15.9 |
1.6 |
|
1×3/4〞 |
165 |
180 |
87 |
25 |
51 |
89 |
124 |
17.5 |
1.6 |
|
|
11/2×11/4〞 |
191 |
220 |
102 |
38 |
73 |
114 |
155 |
20.7 |
1.6 |
|
|
2×11/2〞 |
216 |
242 |
137 |
50 |
92 |
127 |
165 |
22.3 |
1.6 |
|
|
3×21/2〞 |
283 |
242 |
167 |
64 |
127 |
168 |
201 |
28.6 |
1.6 |
|
|
4×3〞 |
305 |
350 |
205 |
76 |
157 |
200 |
254 |
31.8 |
1.6 |
|
|
6×4〞 |
403 |
460 |
220 |
102 |
216 |
270 |
317.5 |
36.6 |
1.6 |
|
|
8×6〞 |
||||||||||
