SR_DMR_4WU
半雙工數字對講模塊
400M-470M
采用DMR標準的數字對講模塊，支持單工語音、確認/非確認數據短信通信。本模塊內置了高性能的射頻收發芯片、射頻功放、DMR數字對講芯片。外部MCU可通過標準的異步串口通信設置模塊的工作參數并控制模塊工作狀態。該模塊僅需外接天線、麥克風、語音功放即可組成一臺完整的DMR數字對講機。
小型化數字對講機
手機數字對講系統
樓宇小區安防系統
戶外運動產品
頻率范圍：400~470MHz
頻率間隔：12.5kHz
射頻輸出功率：高功率4W，低功率1W
供電電壓：4.2V
高接收靈敏度：￡-121dBm
支持寫頻
支持DMR協議并兼容傳統模擬對講模式
DMR模式下支持如下業務
支持組呼、個呼、全呼
支持確認、非確認短信通信、支持狀態短消息
支持主叫/被叫檢測
支持呼叫提示
支持遠程監聽
支持緊急報警
支持遙斃/激活
支持直通、中繼模式的語音、短信應用
模擬對講模式下支持如下業務
支持CTCSS/CDCSS亞音靜噪
支持監聽

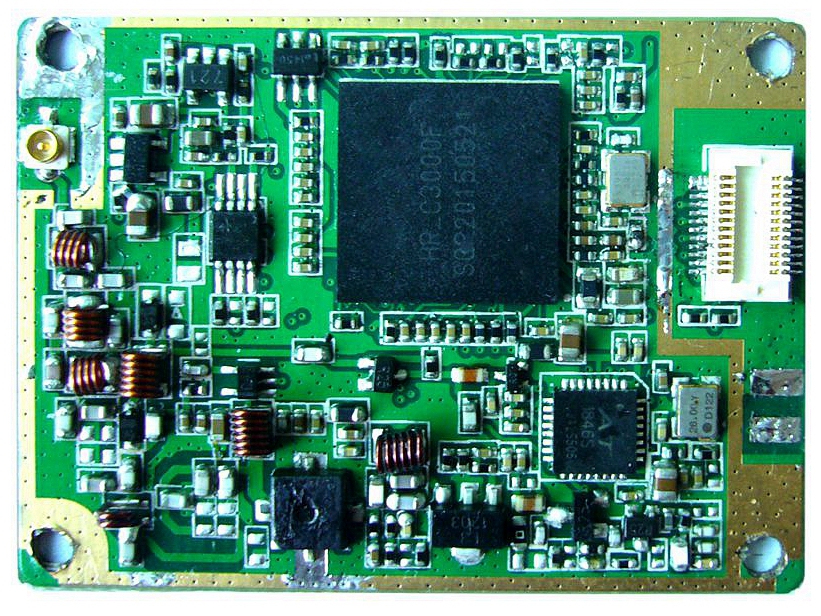

模塊板子如圖 1所示，其尺寸為35mm×48mmx4.5mm。CONNETOR管腳定義如表 1所示。
圖 1 模塊
表 1模塊管腳定義
|
管腳號 |
管腳名稱 |
管腳類別 |
功能描述 |
|
1 |
GND |
GND |
接地 |
|
2 |
GND |
GND |
接地 |
|
3 |
SP_EN |
IO |
|
|
4 |
SWCLK |
|
模塊燒錄口(外接測試點或懸空) |
|
5 |
PTT |
IO |
模塊發射/接收控制管腳，1為接收，0為發送 |
|
6 |
SWDIO |
|
模塊燒錄口(外接測試點或懸空) |
|
7 |
HI/LOW |
NC |
|
|
8 |
ARM_RST |
|
模塊燒錄口(外接測試點或懸空) |
|
9 |
UART_RX |
RXD |
異步串口（接收數據口） |
|
10 |
UART_TX |
TXD |
異步串口（發送數據口） |
|
11 |
FREQ1 |
IO |
NC |
|
12 |
FREQ2 |
IO |
NC |
|
13 |
FREQ3 |
IO |
NC |
|
14 |
FREQ4 |
IO |
NC |
|
15 |
IRQ |
IO |
NC |
|
16 |
3V |
POWER |
模塊燒錄口(外接測試點或懸空) |
|
17 |
GND |
GND |
接地 |
|
18 |
AF_OUT |
AO |
音頻輸出（外部功放使用） |
|
19 |
GND |
GND |
接地 |
|
20 |
PWD |
IO |
模塊休眠使能腳，0為休眠 |
|
21 |
GND |
GND |
接地 |
|
22 |
MIC_IN |
AI |
接MIC |
|
23 |
SP+ |
AO+ |
音頻輸出同相端 |
|
24 |
SP- |
AO- |
音頻輸出反相端 |
4 典型應用電路框圖
典型應用電路框圖如圖 2所示。模塊外接一個主控MCU、音頻功放及喇叭、麥克風即可工作。工作時，可以通過MCU寫串口命令及配置PTT管腳進行收發控制，當PTT管腳拉低時，DMR模塊開始進行信號發送。
圖 2 典型應用電路框圖
