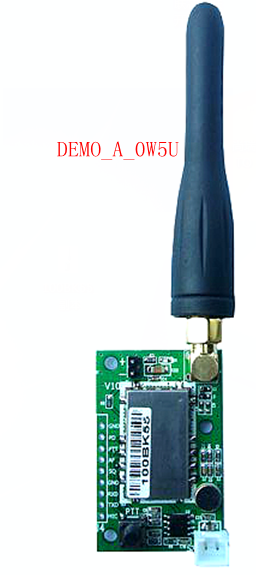

DEMO_A

無線對講/數據傳輸模塊演示版/評估板

說明書  V105

1. 演示版綜述

1. DEMO_A 系列演示板適用于本公司下列模塊：

   SR_FRS_1WU:  1W/400M-480M

   SR_FRS_1WV:  1W/136M-174M

   SR_FRS_1W350: 1W/350M-390M

   SR_FRS_2WU:   2W/400M-480M

   SR_FRS_0W5U:  0.5W/400M-480M

   數字DMR 模塊：

   SR_DMR_2WU:  2W/400M-480M



   請按需購買；



1. 本對講機評估板是一個完整功能的對講機系統, 你只需要接上不超過5V的電源就可以做語音對講，數據傳輸評估；

   省去您找元器件和焊接的麻煩. 方便您快速進行評估, 有效加快開發進程;



2. 本演示板配套物料有: 喇叭， 天線； 不含電池；



   4）對講機模塊和評估板均為本公司自主開發，可以給您提供從軟件到硬件的專業技術支持；



1. 本演示版特點

1. 語音對講；

2. 數據傳輸；

3. 增加一組常用接口, 方便客戶測試和開發.









1. 語音對講使用方法



1. 將喇叭插到白色喇叭座里；

2. 接上附送的天線；

3. 請正確連接直流電源，注意評估板上電池連接極性

4. 直流電源可以用鋰電池，堿性電池等，也可以用直流適配器，需要注意的是電源電壓為3.3V – 5V, 推薦直流電壓為4V （鋰電池可直接使用）;

   電源的電流供給能力應大于2倍的模塊發射時的正常工作電流;

5. 正確連接電源后，電源指示燈點亮；

6. 按下對講機的對講按鍵PTT，此時對講指示燈紅燈會亮, 可以進行講話；松開PTT 按鍵, 紅色指示燈滅，進入接收狀態，可以接收對方的講話；





1. 參數配置方法以及串口連接示意圖

   設置指令請參考本公司《串口通信協議》，請聯系客服索取；



   特別說明：

    由于本公司模塊有模擬，和數字兩個系列。以下說明只針對本公司模擬的模塊；

     數字的模塊命令因為跟模擬的不同，波特率也不同，請參照數字模塊的通信協議進行設置；



   4.1 演示版串口連接示意圖，以DEMO_A_1WU 為例，

DEMO_A  上有兩組串口接口，

 一個是RS232電平（客戶自己找MAX232 芯片裝上去）；

 一個是 TTL 電平的串口（3.0V）

請用戶自己準備USB 轉串口（TTL電平的）小板，按照圖示交叉連接；

4.2  用電腦演示時，電腦端串口設置

串口號選擇：參考“我的電腦\屬性\設備管理器\LPT /COM ”來選擇活動的串口號；

波特率：必須是9600；

校驗位：無

數據位：8

停止位：1

4.4 參數設置方法

這里以”串口調試助手”軟件為例, 串口調試助手可到我公司網站下載。

 http://www.sunrisedigit.com/download.asp?fid=1

1. 以組設置命令為例, 當需要設置頻率，亞音頻時，等參數時, 輸入命令:

   AT+DMOSETGROUP=0，450.0500，450.2500，1，2，1，0(回車)

   注意：由于1WU 有兩個版本，有的組設置命令只能接受此命令

   AT+DMOSETGROUP=0，450.0500，450.2500，1，2，1 (回車)

   請跟本公司確認。

   參數依次為：

          0：窄帶

          450.0500：發射頻率（ MHZ）

          450.2500：接收頻率 （ MHZ）

          1：接收亞音頻:

          2：SQ 靜噪

   1：發射亞音頻

   0：發射功率1W, 壓擴OFF,繁忙禁發OFF

   注意: 發送頻率, 接收頻率可分別設置,也可設置相同;

   發送亞音頻,接收亞音頻也可單獨設置,也可設置相同;

   由于DEMO_A 不帶單片機控制, 所設置的參數掉電不能保持;
