無線對講數據傳輸演示板評估板

FRS_DEMO_D

說明書

 V400

1. 演示版特點介紹

   1. 本演示板可用于本公司1W UHF/VHF, 0.5W UHF/VHF, 1W(350M),2W UHF模塊演示;

   2. 只需要接上不超過5V 的直流電源即可工作; 省去您尋找器件和做PCB板的麻煩, 方便您快速對本公司模塊進行評估;

   3. 128 X 64點陣豪華大液晶顯示，帶背光。文字清晰，顯示內容豐富。

   4. 支持16個頻道。 每個頻道的發射，接收頻率，以及發射和接收亞音頻均可單獨設置并保存，掉電保持。

   5. 演示版本身可獨立設置所有參數，無需連接電腦。



   6. 功能豐富。 對講，短信/數傳，掃描， 設置，刪除。

   7. 數字鍵盤，操作很方便。

   8. 接口豐富。給用戶提供了2組常用到的接口，方便試驗和評估；

   9.   一板兩用，即可作為評估板，也可作為開發板。

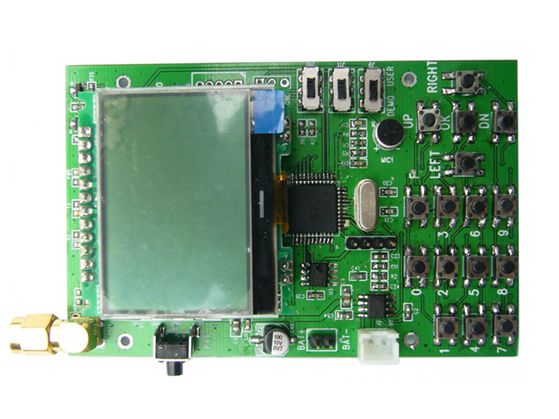

2. 演示版人機接口圖示



3. 演示版/開發板基本功能

3.1演示功能

1. 語音對講

2. 參數設置并保存

1. 可分別設置發射，接收頻率；

2. 可分別設置發射，接收亞音頻00-121；

3. 可設置MIC 靈敏度：1-8；

4. 可設置語音加密:  0-8；

5. 可設置聲控級別： 0-8；

6. 可設置靜噪級別:  0-8；

7. 可設置默認音量： 1-9；

8. 發射限時: 0-9;

9. 壓縮擴展: ON/OFF;

10. 高低功率: 高/低; (對0.5W 模塊無效)

11. 可設置省電功能：開啟/關閉；

12. 可設置帶寬： 寬帶/窄帶；

13. 可發送接收短信息；

14. 支持16個頻道參數設置和保存，掉電保持；



同時支持通過本機和電腦進行參數設置

3. 掃描功能

4. 短信息收發演示

5. 恢復出廠設置

可刪除EEPROM 中所有設置的參數,恢復出廠設置;

8. 顯示

LCD顯示，屏幕為128 X 64 點陣，帶背光源。

1.  開發功能

   把選擇開關J10，J11 撥動到“USER”位置，用戶可以通過單片機或者電腦直接對模塊進行參數設置，功能控制。

1. LED 指示燈

電源指示燈: 橙色, 接上電源時, 此燈亮;

   發射指示燈: 紅色, 發射時,此燈亮,否則滅;

   接收指示燈: 綠色, 接收到有效信號時,此燈亮;

1. 接口

   5.1  接口功能說明

   J1:   電源座, 3.3V-5V, 可外接DC 電源或者鋰電池; 上正下負;

   J2:   喇叭座, 可使用4歐以上的喇叭, 功率1-3W;



   J4:   軟件開發，調試，燒錄接口。（用戶不用）

   J5:   串口通信接口, 特別注意:必須是TTL 電平, 不可以RS232 電平;

         1) GND

         2 ) RXD  接外部設備的RXD;

         3) TXD   接外部設備的TXD;

   J6：  用戶接口共5個。

1. GND:

2. PTT:   用戶把這個口拉低，模塊進入發射狀態；懸空，接收狀態；

3. LINE_IN: 用戶可連接外部音頻信號，經過模塊發射出去；

   演示版上串聯分壓電阻進行大概75% 的衰減。衰減后的信號幅度不能超過20MV;

   音頻信號的頻率只能支持300 – 3000HZ;

4. LINE_OUT: 模塊音頻信號直接輸出，沒經過演示版上的功放放大；

5. SQ:  接收信號指示腳，有信號，為低電平； 無信號,高電平。

      J10, J11:  通信接口連接選擇;  可選擇USER, DEMO 模式;

             開關均撥動到左邊, 為DEMO 模式, 可演示所有的功能;

             開關均撥動到右邊, 為USER 模式, 用戶可直接對演示版上的模塊進行參數設置,短信傳輸等; 配合J6, 用戶可進行開發;

      J9:  音頻選擇開關

             開關均撥動到左邊, 為DEMO 模式, 演示版上的MIC 接通電路, 可以做語音對講演示;

           開關均撥動到右邊, 為USER 模式, 借助J6 的Line_in, 可以把外部音源發射出去;

 5.2 關于J10, J11, 串口的說明:

1. J10, J11在DEMO 模式:

   用戶可通過  J5 的串口來進行參數設置,短信收發;

   在DEMO 模式,用戶的指令是經過演示版的單片機接收,單片機分析判斷后再送往對講機模塊去執行; 參數可以保存到EEPROM中,并能掉電保持;



     注意，此版本取消了USB 接口，僅僅保留UART 接口；

1. J10, J11 在USR 模式:

             J5 的串口是直接連接到對講機模塊的串口的,不再經過演示版的單片機, 用戶可以直接對對講機模塊進行操作; 由于指令不再通過單片機,所以參數不能掉電保持;

注意，此版本取消了USB 接口，僅僅保留UART 接口；

1. 按鍵



1. 【PTT】：對講按鍵。



2. 【0】-【9】：10個數字按鍵.



3. 【UP】 【DN】 【LEFT】  【RIGHT】  【OK】 【F】: 6個功能鍵

1.  操作方法

7.1上電

• J10, J11, J9均撥動到DEMO 位置,  連接DC 電源3.3V-5V, 推薦4V-5V, 或者鋰電池，特別注意電池極性不要接反; 系統會進入初始化，



•









  3秒后進入待機狀態。



7.2  恢復出廠默認設置

如果用戶有需要, 可對所設置參數進行恢復出廠設置;

方法:

斷開電源， ;

先按住【OK】，再上電，直到2秒后進入EEPROM 擦除狀態。

TX_LED, RX_LED 交替閃爍。

擦除完畢，系統會進入初始化，然后進入待機狀態。

7.3 頻道調節

• 短按【LEFT】  【RIGHT】，可以選擇所需要的頻道。

  頻率值，亞音頻值會同步更新；
