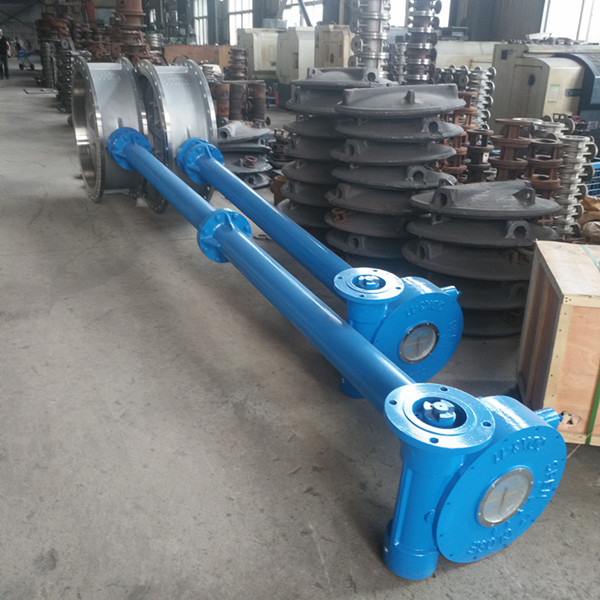

加長桿不銹鋼硬密封法蘭蝶閥

加長桿不銹鋼硬密封法蘭蝶閥

產品價格：￥600（人民幣）

規格：ＤＮ1000

發貨地：溫州

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

溫州瑞通閥門有限公司

免費會員

會員級別：

試用會員

認證類型：企業認證

企業證件：通過認證

認證信息：溫州瑞通閥門有限公司

商鋪名稱：溫州瑞通閥門有限公司

聯系人：徐進杰（先生）

聯系手機：

固定電話：

企業郵箱：27966293@qq.com

聯系地址：溫州市龍灣區永中建中南街215-219號西首

郵編：325000

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

加長桿不銹鋼硬密封法蘭蝶閥概述

加長桿硬密封蝶閥是溫州瑞通閥門有限公司生產得主打產品之一，瑞通閥門公司在引進能夠國外先進技術的基礎上，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，其內部為三偏心結構。閥門在啟閉過程中，蝶板密封面與閥座沿360°圓周各點瞬間脫離或接觸，密封副之間無摩擦、無卡擠，密封面上的壓力角大于摩擦角。采用國內首創的"徑向動平衡密封系統"，通過計算機分析獲得***為合理的三偏心參數，使閥門具有可靠的雙向密封性能；由于應用了"徑向動平衡密封系統"，使閥門的開啟扭矩低于普通的硬密封蝶閥產品。被廣泛用于介質溫度≤425℃的冶金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與蝶板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥具有雙向密封功能。

特點

Dt3(6,9)43加長桿法蘭蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越關越緊的密封功能；
密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點；
蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
大規格蝶板采用絎架結構，強度高，過流面積大，流阻��；
Dt3(6,9)43加長桿不銹鋼蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝；
驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

加長桿不銹鋼硬密封法蘭蝶閥采用標準：

設計標準 :GB/T12238-1989；JB/T8527-1997
延長桿蝶閥法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999

加長桿不銹鋼硬密封法蘭蝶閥主要技術參數：

公稱通徑	DN(mm)	50~1200
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5	4.0
試驗壓力 Ps(MPa)	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
適用介質	水、蒸氣、油品、酸類腐蝕性等。
適用溫度	碳鋼：-29℃~425℃　不銹鋼：-40℃~600℃

主要零件的材質

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	柔性石墨

注：Dt-代表彈性密封結構

Dt3/6/943H-40C.P.R.V系列對夾式彈性金屬硬密封蝶閥

注：法蘭標準：GB/T9113.1-2000 GB/T9113.2-2000 GB/T911.5.1-2000 GB/T9115.2-2000 用戶注意:表中H1、H2、H3尺寸均可根據用戶需要加長，本產品一般按短系列,若需長系列或特殊材料定貨時提出。

通徑		結構長度（標準值）		外形尺寸（參考值）										連接尺寸（標準值）
通徑		L		H	Dt343H			Dt643H			Dt943H			PN4.0MPa
毫米	英寸	短	長	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d
50	2	108	150	112	350	180	200				530	250	255	165	125	4-18
65	21/2	112	170	115	370	180	200	625	355	92	550	250	255	185	145	8-18
80	3	114	180	120	380	180	200	625	355	92	565	250	255	200	160	8-18
100	4	127	190	138	420	180	200	645	355	92	600	250	255	235	190	8-22
125	5	140	200	164	460	180	200	675	550	138	640	250	255	270	220	8-26
150	6	140	210	175	555	270	280	715	550	138	705	300	315	300	250	8-26
200	8	152	230	208	605	270	280	800	550	138	775	300	315	375	320	12-30
250	10	165	250	243	680	270	280	850	550	138	945	300	315	450	385	12-33
300	12	178	270	283	800	380	420	925	450	220	1070	300	315	515	450	16-33
350	14	190	290	310	830	380	420	1035	450	220	1140	300	315	580	510	16-36
400	16	216	310	340	915	450	470	1070	650	280	1210	300	315	660	585	16-39
450	18	222	330	380	960	480	490	1190	650	280	1335	575	714	685	610	20-39
500	20	229	350	410	1020	480	490				1415	575	714	755	670	20-42

注：法蘭標準：GB/T9113.1-2000　GB/T9113.2-2000　GB/T9115.1-2000　GB/9115.2-2000
用戶注意：表中H1、H2、H3尺寸均可根據用戶需要加長（長桿硬密封法蘭蝶閥），若需特殊材料定貨時提出。
注：Dt-代表彈性密封結構.

四、D343W延長桿硬密封蝶閥訂貨說明：
1、①延長桿硬密封蝶閥產品名稱與型號②公稱直徑③產品材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式（手動、氣動、電動）⑨是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明歡迎您訪問我們的網站
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-85888062
