美國GE 超聲波測厚儀CL5工作原理

聲速測量選件：CL5 VL
可測定聲波穿過鑄件、合金或者塑料時的速度，得出所測材料內部組織是否緊密無缺陷。 如可預先將球墨鑄鐵不同球化率百分比(通過金相法)試樣做出，分別測量其不同的聲速值，對鑄件進行批量檢查。

實時A掃描選件：CL5 AS
可選實時A掃描功能使得用戶可以實時觀察CL 5正在以數字方式測量的回波。觀察實時A掃描可以幫助用戶正確調整探頭和測試件，從而獲得最佳測量值。用戶通過觀察實時A掃描可以確保測量的是正確的回波并且數字值也是正確的。

數據記錄器選件：CL5 DR
利用數據記錄器選項可以快捷地以文件形式存儲厚度值。用戶可完全編程的數據記錄器最多可以存儲10000個測量值或者500個帶A掃描的值。可編程數據記錄器可以直接從CL 5鍵盤創建數據記錄器文件， 或者利用靈活的UltraMATELite或UltraMATE軟件程序通過電腦創建。數據記錄器支持字母數字文件名、標準線性和網格文件以及自定義線性文件。
擴充了的文件類型存儲每一測量點的厚度值、聲速設置以及其它關鍵數據。CL5 和 UltraMATE一起構成了完美的測試數據管理系統。

CL5用途

CL5是一個使用簡便的精密厚度測量工具，主要用于汽車、航空航天工業中的零部件，尤其是以下材料：
鑄造和沖壓金屬元件，比如鋁、鋼、銅、
- 青銅制成的元件
- 機加工工件
- 化學蝕刻元件
- 金屬條，金屬板
- 塑料和復合材料
- 玻璃

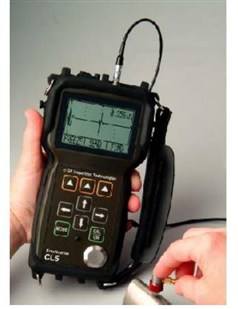

CL5可以單手握持并置于平坦工件上，是測量材料厚度和檢查鋼板腐蝕的最為小巧的儀器。

技術參數：
測量范圍  →  0.13至500毫米，取決于所用探頭、所測材料、表面狀況及溫度
單位和測量分辨率 →  0.001/0.01/0.1mm
材料聲速范圍 →  1000～19999 m/s
接收器     →  帶寬為1.0至16MHz@-6dB
更新率    用戶可在MinCap和MaxCap下模式下選擇4、8、32Hz。
顯示器類型 →  64×128像素LCD， 40×57毫米，具有背景照明，可調節對比度
厚度顯示 →  5位顯示，在標準模式下具有0.75英寸數字高度，在厚度+A掃描模式下具有0.25英寸數字高度，實心或空心數字耦合狀態指示器，射頻模式下A掃描視圖。
顯示模式  →    厚度(包括A掃描快照)
厚度+實時A掃描(可選)
最小值捕獲和最大值捕獲
壁厚減薄差值和比率
聲速模式(可選)
管理員鎖定→為校準、設置和數據記錄器而通過字母數字密碼進行鎖定。
I/O端口    雙向串行RS-232，波特率1200，9600，57600和115200
數據記錄器 → 可編程數據記錄器，每張64 MB SD卡上最多120個文件(可選)
文件格式 → 通過儀表鍵盤創建的網格。接受來自UltraMATE軟件創建的網格或用戶定義線性文件
電源 → 3節AA電池(堿性、鎳氫或鎳鎘電池)或可充電電池組
環保密封 → 外殼用耐沖擊、防塵和防濺型密封圈密封，符合IP65
重量尺寸 → 420克，帶電池。180x94x46毫米
溫度范圍 → 工作溫度-10～60℃，存放溫度：-20～70℃
工作語言 → 中文、英語、德語、法語、西班牙語、意大利語、俄語、日語
應用軟件 → UltraMATELite和UltraMATE(可選)
