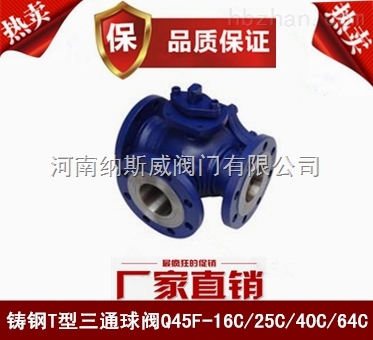

Q45F三通T型球閥
產品概述
Q45F三通T型球閥具有四閥座密封的三通浮動球閥外型，造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。廣泛應用于冶金、化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業,城建等領域。法蘭連接T型三通球閥與閥座密封根據工況不同，可分別采用軟密封、噴焊鎳基合金(硬度大于HRC60)、超音速涂鎢鈷合金(硬度大于HRC70)及特種硬質材料等多種先進工藝，適用各種苛刻工況！
Q45F三通T型球閥結構圖
Q45FT型三通球閥主要零部件材料表
|
序號 |
零件名稱 |
材質名稱(常規配置) |
|||
|
Q45F/H-C |
Q45F/H-P |
Q45F/H-R |
Q45F/H-RL |
||
|
1 |
閥體、閥蓋 |
WCB |
304(CF8) |
316(CF3) |
316L(CF3M) |
|
2 |
填料 |
PTFE、PPL、柔性石墨 |
|||
|
3 |
球體 |
1Cr18Ni9Ti |
304 |
316 |
316L |
|
4 |
密封圈 |
PTFE、PPL |
|||
|
5 |
墊片 |
PTFE、PPL |
|||
|
6 |
閥座、閥桿 |
2Cr13 |
304 |
316 |
316L |
|
7 |
雙頭螺栓 |
35CrMoA |
304 |
316 |
316L |
T型三通球閥主要性能規范表
|
公稱壓力 |
試驗壓力 |
||
|
殼體 |
高壓液密封 |
低壓液密封 |
|
|
1.6 |
2.4MPa |
1.76MPa |
0.6MPa |
|
2.5 |
3.75MPa |
2.75MPa |
|
|
4.0 |
6.0MPa |
4.4MPa |
|
|
適用工況 |
適用介質 |
水、油品、氣等非腐蝕介質和酸堿腐蝕介質 |
|
|
適用溫度 |
-28～350℃ |
||
|
應用規范 |
連接法蘭標準 |
JB79、GB9113、HG20592、 ASTM B16.5 |
|
|
檢驗試驗標準 |
JB/T9092、API598 |
||
T型三通球閥主要外型尺寸表
|
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
尺寸(mm) |
|||||||
|
L |
L1 |
D |
K |
R |
C |
f |
N-d |
||
|
1.6 |
15 |
150 |
75 |
95 |
65 |
45 |
14 |
2 |
4-?14 |
|
20 |
164 |
82 |
105 |
75 |
55 |
16 |
2 |
4-?14 |
|
|
25 |
180 |
90 |
115 |
85 |
65 |
16 |
2 |
4-?14 |
|
|
32 |
200 |
100 |
135 |
100 |
78 |
18 |
2 |
4-?18 |
|
|
40 |
220 |
110 |
145 |
110 |
85 |
18 |
3 |
4-?18 |
|
|
50 |
240 |
120 |
160 |
125 |
100 |
20 |
3 |
4-?18 |
|
|
65 |
260 |
130 |
180 |
145 |
120 |
20 |
3 |
4-?18 |
|
|
80 |
280 |
140 |
195 |
160 |
135 |
20 |
3 |
8-?18 |
|
|
100 |
320 |
160 |
215 |
180 |
155 |
22 |
3 |
8-?18 |
|
|
125 |
380 |
190 |
245 |
210 |
185 |
22 |
3 |
8-?18 |
|
|
150 |
440 |
220 |
280 |
240 |
210 |
24 |
3 |
8-?23 |
|
|
200 |
550 |
275 |
335 |
295 |
265 |
24 |
3 |
12-?23 |
|
|
250 |
670 |
335 |
405 |
355 |
320 |
30 |
3 |
12-?25 |
|
|
300 |
720 |
425 |
460 |
410 |
375 |
30 |
4 |
12-?25 |
|
