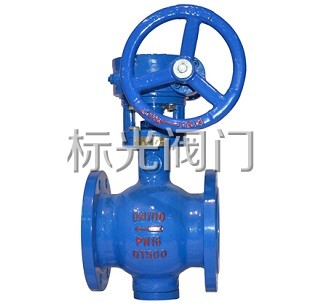

PQ340F-10/16/25Q球墨鑄鐵雙偏心半球閥概述

PQ340F-10/16/25Q球墨鑄鐵蝸輪偏心半球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。

PQ340F-10/16/25Q球墨鑄鐵雙偏心半球閥原理

PQ340F-10/16/25Q蝸輪偏心半球閥采用偏心曲軸，使得球冠中心線與閥門流道中心線偏離一個偏心距。在閥門開啟時，曲軸轉過一個很小的角度，球冠就會離開閥座，球冠和閥座不再接觸;反之，在閥門關閉過程中，只有在關閉瞬間，球冠才和閥座接觸。這種結構使得球冠和閥座得到充分的保護，最大限度地減少了磨損，延長了閥門的使用壽命。

PQ340F-10/16/25Q球墨鑄鐵雙偏心半球閥特點

(1)解決了工業生產中的漿狀、混流液體、灰塵等介質在管道輸送中沉淀、易結垢、阻塞，使閥門關不嚴等問題。

(2)開關輕便，開啟時球與殼體脫離，無任何接觸，啟動扭矩小，轉動靈活。關閉時，半球與閥座的擠切作用能除去密封面上的污物，使閥門順利啟閉，安全系數高，密封性能好。

(3)密封面的偏心結構，使球面能自動補償磨損，能保持閥門的密封，使用壽命長。

(4)該閥門T型是屬于耐磨硬密封球閥，它的密封副材料是特殊的，密封面要經過特殊耐磨處理。處理后表面硬度可達到HRC65-72度，故閥門的耐磨性能特別好。

(5)閥門表面油漆，有常溫和高溫兩種。高溫用耐溫600℃的進口漆，噴涂后，高溫使用不燒漆、炭化、焦化現象、不變色。

PQ340F-10/16/25Q球墨鑄鐵雙偏心半球閥結構圖

PQ340F-10/16/25Q球墨鑄鐵雙偏心半球閥功能

(1)蝸輪偏心半球閥由閥體、偏心軸、閥蓋、球冠、軸套、閥座等主要部件組成，通過偏心軸旋轉90°來實現閥門的啟閉，起到截斷介質的作用。

(2)蝸輪偏心半球閥保證了閥門在開啟或關閉過程中，閥座和球冠沒有相互摩擦，偏心半球閥采用偏心曲軸，使得球冠中心線與閥門流道中心線偏離一個偏心距。在閥門開啟時，曲軸轉過一個很小的角度，球冠就會離開閥座，球冠和閥座不再接觸;反之，在閥門關閉過程中，只有在關閉瞬間，球冠才和閥座接觸。

(3)蝸輪偏心半球閥采用上裝式結構，在維修過程中，不需從管線中拆卸下來，只需卸下閥蓋上的螺栓，取下閥蓋，從而可以取出偏心軸，這樣保證了閥門能夠在線維修。

(4)蝸輪偏心半球閥在開啟時應保證流道完全暢通，在運行時水頭損失小。球體采用半圓形通道，具有良好的流通性能和線性調節性能，且雜質不會沉積在閥體中腔內。

(5)蝸輪偏心半球閥應有足夠的強度，偏心曲軸采用固定球結構，在高流速下無任何振動，殼體試驗按國家標準GB13927-1992執行。

(6)蝸輪偏心半球閥不允許有外漏，上、下軸端應采用至少2道O形密封圈密封。

蝸輪偏心半球閥具有切削功能，在關閉時能將介質中雜物(樹枝、紡織袋等)切斷，保證閥門正常啟閉。

PQ340F-10/16/25Q球墨鑄鐵雙偏心半球閥主要零件材料

訂貨須知：

一、①PQ340F-10/16/25Q球墨鑄鐵雙偏心半球閥產品名稱與型號②PQ340F-10/16/25Q球墨鑄鐵雙偏心半球閥口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定PQ340F-10/16/25Q球墨鑄鐵雙偏心半球閥型號，請按PQ340F-10/16/25Q球墨鑄鐵雙偏心半球閥型號直接向我們標光閥門銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
