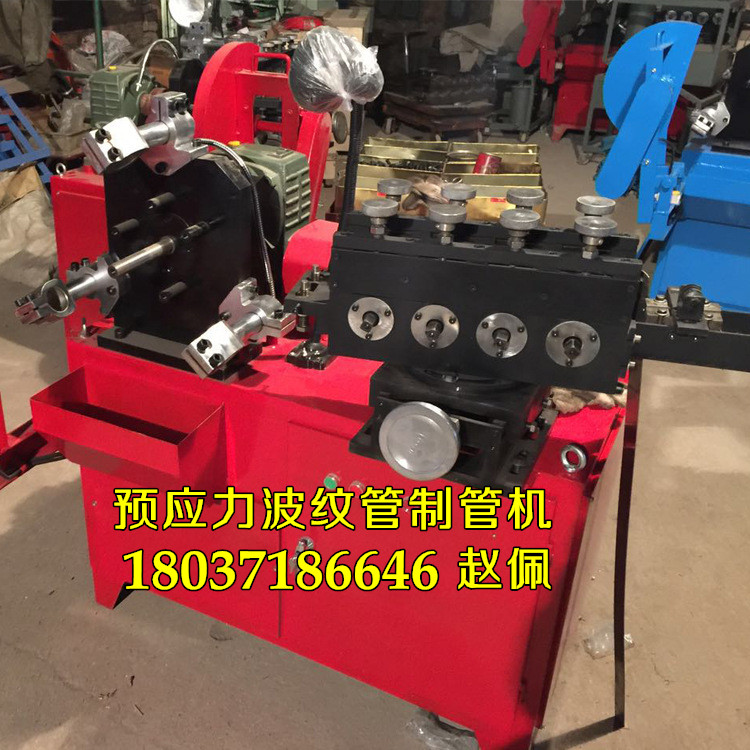

金屬波紋管制管機

預應力金屬波紋管機螺旋管制管機適用范圍:

YZG-135型制管機是生產預應力混凝土預留孔道金屬波紋管的設備,采用鍍鋅或冷軋鋼帶(黑帶)卷制成雙波形經咬邊扣壓而成波紋管;本機體積小、效率高、操作維護簡單,適于工地或工廠集中使用。

銷售電話：180-3718-6646（同微信）  趙經理    QQ:28678-57955

廠家直銷，物美價廉，大廠生產，質量信得過，歡迎來廠洽談合作！

預應力金屬波紋管機螺旋管制管機性能及特點:

1、本機易學、易懂。(本廠有專業技師培訓,一般工兩～三天即可學會)

2、省料、出管率高,與國內的其他機型相比,同規格的鋼帶,產管多;螺距為26.5～28.5mm.

3、速度快,采用無級調速電機。

(熟練工: Ф70  2000米/12小時; Ф50: 5000米/日)

4、省電。( Ф70:0.7kwh/百米)

5、經久耐用,質量三包. (制作二十萬米內不需大修)

預應力波紋管機主要技術參數:

1、 主電機型號YCT180-4A   功率:N=4kw

切割機功率:N=2.2kw   水泵功率:N=40w  水箱容量:   23升

2、 質量符合:JG/T3013-94(預應力混凝土用金屬螺旋管)《中華人民共和國工業行業標準》

a、徑向剛度≤0.2 ；b、抗拉伸荷載≥4500；c、抗集中荷載800N變形不大于0.2d。

3、   鋼帶規格:0.23～0.4×36±0.5; 波紋管螺距:  26.5~28.5mm

4、   產管速度:

Ф35～Ф58    8～10M/min      Ф60～Ф85    7～9M/min

Ф90～Ф115   5～7M/min       Ф120～Ф155  2～4M/min

Ф160～Ф205  1～2M/min       Ф210～Ф305     1M/min

5、  制管內徑:

Ф35～Ф135(標準型)   Ф140～Ф305(特殊型)(需提前預定及預付定金)

6、 總質量:   450kg;

7、尺寸(mm):   1100×800×1360(長×寬×高)

波紋管制管機工作流程是什么樣子的？

工作原理又是什么樣子，讓我給您介紹一下，看完之后我想您對這款機器就會更加的了解:

原料(鋼帶)→清洗槽→導帶架→成形軋輥→纏繞模頭→咬邊扣壓→成管→切割。

工作原理:將0.23～0.4×36±0.5鋼帶進入含乳化油的水槽;在過導帶架,控制鋼帶偏向;進入四組成形軋輥,壓模成雙波呈半圓(加強筋),左側向上折,右側向下折的形狀;再纏繞于模頭上,經翻邊輪擠、壓邊輪壓,使向上折和向下折邊緊扣讓直齒壓花輪壓痕,雙邊咬合后,經壓緊輪壓實即形成緊密相扣的波紋管。連續卷成延伸至達到合乎要求的長度,當管端接觸行程開關時,主電機會自動停下;然后用切割機切斷即完成一根管的制作。再起動主電機作下一根波紋管。

請您一定要記住調整、操作要領、成管:

本機出廠時成形軋輥經過技術人員調試好;調整時請勿把彈簧頂桿壓太緊, 造成螺距太小, 并造成壓力過大,使電機負荷過重影響效率,長時運作還易燒電機。
