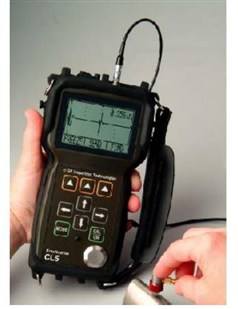

GE超聲波測厚儀CL5

聲速測量選件：CL5 VL

可測定聲波穿過鑄件、合金或者塑料時的速度，得出所測材料內部組織是否緊密無缺陷。 如可預先將球墨鑄鐵不同球化率百分比(通過金相法)試樣做出，分別測量其不同的聲速值，對鑄件進行批量檢查。
實時A掃描選件：CL5 AS
可選實時A掃描功能使得用戶可以實時觀察CL 5正在以數字方式測量的回波。觀察實時A掃描可以幫助用戶正確調整探頭和測試件，從而獲得最佳測量值。用戶通過觀察實時A掃描可以確保測量的是正確的回波并且數字值也是正確的。
數據記錄器選件：CL5 DR
利用數據記錄器選項可以快捷地以文件形式存儲厚度值。用戶可完全編程的數據記錄器最多可以存儲10000個測量值或者500個帶A掃描的值。可編程數據記錄器可以直接從CL 5鍵盤創建數據記錄器文件， 或者利用靈活的UltraMATELite或UltraMATE軟件程序通過電腦創建。數據記錄器支持字母數字文件名、標準線性和網格文件以及自定義線性文件。
擴充了的文件類型存儲每一測量點的厚度值、聲速設置以及其它關鍵數據。CL5 和 UltraMATE一起構成了完美的測試數據管理系統。

測量
1.在一點處用探頭進行兩次測厚，在兩次測量中探頭的分割面要互為90°，取較小值為被測工件厚度值。
2.30mm 多點測量法：當測量值不穩定時，以一個測定點為中心，在直徑約為30mm 的圓內進行多次測量，取最小值為被測工件厚度值。
精確測量法
在規定的測量點周圍增加測量數目，厚度變化用等厚線表示。
連續測量法
用單點測量法沿指定路線連續測量，間隔不大于5mm。
網格測量法
在指定區域劃上網格，按點測厚記錄。此方法在高壓設備、不銹鋼襯里腐蝕監測中廣泛使用。

CL5這一體積小巧、功能多樣的儀器具有以下這些優點：
·高測量性能提供具有高度穩定性和可重復性的厚度值。
·六種測量和顯示模式：常規、最小厚度捕獲、最大厚度捕獲、差值和減薄率、聲速測試（要求配有CL 5V選項）和厚度+A掃描（要求配有實時A掃描選項）。
·所有型號都具有A掃描快照功能。
·空心/實心厚度值指示耦合或非耦合狀態。
·可視LED報警提醒用戶測量超出了用戶可以選擇的極限值。
·用于特殊配置的客戶參數設置以及快速儀器設置靈活的電源系統，可通過標準AA電池或可充電電池組供電。
·多語言用戶界面。
·自動超聲波調節性能（增益和閘門控制）
·支持多種類的標準探頭

應用

CL5是一個質量控制和生產測量工具，可用于各種工業，但主要用于汽車、航空和航天工業。它可以用于抽檢來料厚度，如鋼圈，也可以通過中間和后期測量，來監測機械加工過程。同時，它還可以用于塑料部件的精密厚度測量。CL5兼容各種類型的接觸式探頭和延遲塊探頭，使用延遲塊探頭對薄壁部件進行測厚時，延遲自動測量模式將自動從接觸面回波轉為首次底面回波，再轉為多回波測量。
