dcb-130/220礦用防爆插銷123結構特征
本插銷為礦用隔爆型,其結構性能、漏電距離、電氣間隙符合GB3836-2010.
本插銷為單筒單極,插銷外殼有“+-”極性標志,插銷由插座兩部分組成。
內裝有接線端子,熔斷器等,插座外殼上設有防塵蓋及防止插頭自動松脫的裝置。
插銷在套筒和外殼表面設有螺旋槽、使手頭不能驟然拔出。
插座的電器旋槽寬度不同,能防止正負插頭插錯。
嚴禁帶電開蓋,需要開蓋檢修時,須先切斷電源。

dcb-130/220礦用防爆插銷123

產品簡介
〔適用范圍及工作條件〕

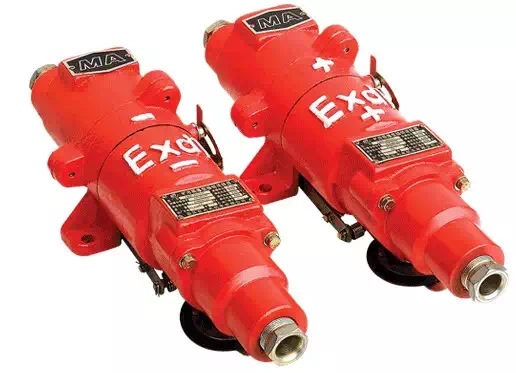

DCB-130/220礦用隔爆型插銷連接器 (原DCB4-130dI)作為8T、12T防爆型 蓄電池式電機車電源裝置的電器連接

件 可斷開和接通電源的裝置。
該產品垂直安裝在電源箱上。
本插銷連接器適用于下列工作環境:
海拔不超過1200m;
環境溫度為-20℃～+40℃;
在有甲烷和煤塵混合物的場所;
無足以破壞絕緣和腐蝕金屬的有害氣體;
在縱向不大于30m/S2的沖擊加速度，及機車 垂直，橫向和縱向具有頻率f為1～50Hz的正弦振動，其振幅A為:1

≤f≤10Hz A=25/f(mm) 10≤f≤50Hz A=250/f2(mm)

dcb-130/220礦用防爆插銷123

DCB插銷連接器適用于下列工作環境:
海拔不超過1200m;
環境溫度為-20℃～+40℃;
在有甲烷和煤塵混合物的場所;
無足以破壞絕緣和腐蝕金屬的有害氣體;
在縱向不大于30m/S2的沖擊加速度，及機車垂直，橫向和縱向具有頻率f為1～50Hz的正弦振動，其振幅A為:1

≤f≤10Hz A=25/f(mm) 10≤f≤50Hz A=250/f2(mm)
額定電壓:220V(DC);
額定電流:260A;
重量:15kg;
外型尺寸（長×寬×高mm）:345×170×150；
安裝孔距:102mm;

DCB插銷連接器
DC?B-130/220 ，DCB-130/250，DCB-290/250


結構特征
本插銷為礦用隔爆型,其結構性能、漏電距離、電氣間隙符合GB3836-2010.
本插銷為單筒單極,插銷外殼有“+-”極性標志,插銷由插座兩部分組成。
內裝有接線端子,熔斷器等,插座外殼上設有防塵蓋及防止插頭自動松脫的裝置。
插銷在套筒和外殼表面設有螺旋槽、使手頭不能驟然拔出。
插座的電器旋槽寬度不同,能防止正負插頭插錯。
嚴禁帶電開蓋,需要開蓋檢修時,須先切斷電源。


三樂直銷，歡迎您的來電洽談，我們將給您合理的建議，專業的咨詢，讓您買的放心，賣的舒心，三樂虔誠為您服務。海量庫存，廠家直銷�。�！
DCB-130/220（原DCB4-130dl）礦用隔爆型插銷連接器
DCB-130/220礦用隔爆型插銷連接器 (原DCB4-130dI)作為8T、12T防爆型 蓄電池式電機車電源裝置的電器連接

件 可斷開和接通電源的裝置。
