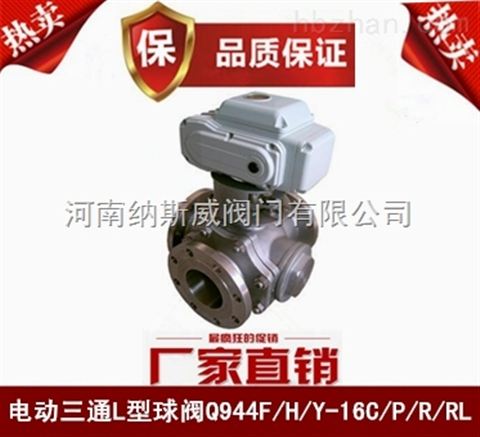

Q944F電動三通球閥
產品概述
Q944F電動三通球閥能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。四閥座密封三通球閥具有造型美觀、結構緊湊合理。電動三通球閥不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。電動三通球閥工作原理：電動三通球閥由電動執行機構和三通球閥組成。改變球芯與管道的相對位置，可以對三條管路流體實現不同的組合控制。由PSQ、DTR角行程電動執行機構及防爆型3810系列電動執行機構和L型三通球閥組成，其標準球芯L型雙口孔道，改變球芯與管道的相對角度，可以對直支管道流體實現不同的組合控制，常用于介質流向的切換，能使相互垂直的兩個通道連接。廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。
Q944F電動三通球閥結構圖
Q944F/H/Y電動三通球閥主要零部件材料表
|
序號 |
零件名稱 |
材質名稱(常規配置) |
|||
|
Q944F/H-C |
Q944F/H-P |
Q944F/H-R |
Q944F/H-RL |
||
|
1 |
閥體 |
WCB |
CF8(304) |
CF8M(316) |
CF3M(316L) |
|
2 |
球體 |
WCB+ENP |
CF8(304) |
CF8M(316) |
CF3M(316L) |
|
3 |
密封圈 |
PTFE、PPL、柔性石墨 |
|||
|
4 |
閥座/密封面 |
PTFE、PPL、柔性石墨 |
|||
|
5 |
填料 |
柔性石墨/PPL/PTFE |
|||
|
6 |
閥桿 |
2Cr13 |
304 |
316 |
316L |
|
7 |
雙頭螺栓 |
35CrMoA |
304 |
316 |
316L |
|
8 |
螺母 |
35CrMoA |
304 |
316 |
316L |
|
9 |
墊片 |
PTFE、PPL、柔性石墨 |
|||
Q944F/H/Y電動三通球閥主要執行器技術參數表
|
執行器型號 |
PSQ、3810R、DTR角行程執行機構；防爆型3810系列 |
|
主要技術參數 |
電源電壓：220V/50Hz、380V/50Hz；輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
|
防護等級：相當IP65(或IP67)；隔爆標志：ExdⅡBT4；手操功能：手柄。 |
|
|
環境溫度：-25～+70℃；環境濕度：≤95% |
Q944F/H/Y電動三通球閥主要外型尺寸表
|
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
主要尺寸(mm) |
||||||
|
L |
L1 |
D |
D1 |
D2 |
b |
z-Φd |
||
|
1.6 |
15 |
130 |
65 |
95 |
65 |
45 |
14 |
4-14 |
|
20 |
150 |
75 |
105 |
75 |
55/58 |
14/16 |
4-14 |
|
|
25 |
160 |
80 |
115 |
85 |
65/68 |
14/16 |
4-14 |
|
|
32 |
180 |
90 |
135/140 |
100 |
78 |
16 |
4-18 |
|
|
40 |
200 |
100 |
145/150 |
110 |
85/88 |
16 |
4-18 |
|
|
50 |
230 |
115 |
160/165 |
125 |
100/102 |
16/18 |
4-18 |
|
|
65 |
290 |
145 |
180/185 |
145 |
120/122 |
18 |
4-18 |
|
|
80 |
310 |
155 |
195/200 |
160 |
135/138 |
20 |
4-18 |
|
|
100 |
350 |
175 |
215/220 |
180 |
155/158 |
20 |
4-18 |
|
|
125 |
400 |
200 |
245/250 |
210 |
185/188 |
22 |
4-18 |
|
|
150 |
480 |
240 |
280/285 |
240 |
210/212 |
24/22 |
8-23/8-22 |
|
|
2.5 |
15 |
130 |
65 |
95 |
65 |
45 |
16 |
4-14 |
|
20 |
150 |
75 |
105 |
75 |
55/58 |
16 |
4-14 |
|
|
25 |
160 |
80 |
115 |
85 |
65/68 |
16 |
4-14 |
|
|
32 |
180 |
90 |
135/140 |
100 |
78 |
18 |
4-18 |
|
|
40 |
200 |
100 |
145/150 |
110 |
85/88 |
18 |
4-18 |
|
|
50 |
230 |
115 |
160/165 |
125 |
100/102 |
20 |
4-18 |
|
|
65 |
290 |
145 |
180/185 |
145 |
120/122 |
22 |
8-18 |
|
|
80 |
310 |
155 |
195/200 |
160 |
135/138 |
22/24 |
8-18 |
|
|
100 |
350 |
175 |
230/235 |
190 |
160/162 |
24 |
8-23/8-22 |
|
|
125 |
400 |
200 |
270 |
220 |
188 |
28/26 |
8-25/8-26 |
|
|
150 |
480 |
240 |
300 |
250 |
218 |
30/28 |
8-25/8-26 |
|
|
4.0 |
15 |
130 |
65 |
95 |
65 |
45 |
16 |
4-14 |
|
20 |
150 |
75 |
105 |
75 |
55/58 |
16 |
4-14 |
|
|
25 |
160 |
80 |
115 |
85 |
65/68 |
16 |
4-14 |
|
|
32 |
180 |
90 |
135/140 |
100 |
78 |
18 |
4-18 |
|
|
40 |
200 |
100 |
145/150 |
110 |
85/88 |
18 |
4-18 |
|
|
50 |
230 |
115 |
160/165 |
125 |
100/102 |
20 |
4-18 |
|
|
65 |
290 |
145 |
180/185 |
145 |
120/122 |
22 |
8-18 |
|
|
80 |
310 |
155 |
195/200 |
160 |
135/138 |
22 |
8-18 |
|
|
100 |
350 |
175 |
230/235 |
190 |
160/162 |
24 |
8-23/8-22 |
|
|
125 |
400 |
200 |
270 |
220 |
188 |
28 |
8-25/8-26 |
|
|
150 |
480 |
240 |
300 |
250 |
218 |
30 |
8-25/8-26 |
|
