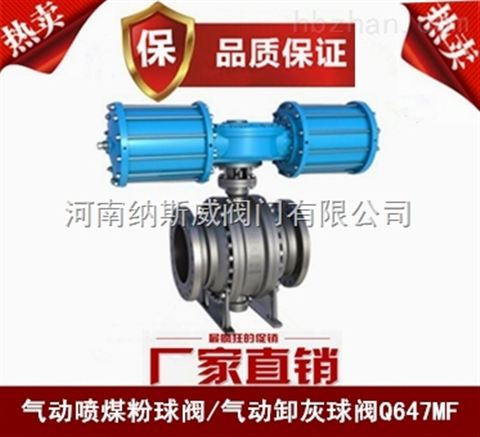

Q647MF氣動噴煤粉球閥
產品概述
Q647MF氣動噴煤粉球閥是作為控制含塵、含固體粉末的新型產品，特別適用于高爐煤粉噴吹、空氣管路等系統。其獨特的優越性 深受廣大使用單位的好評，該閥閥座帶有磨損自動補償裝置，能有效確保閥門的密封性能；特殊材料制成的密封圈，具有耐高溫、耐磨損、使用壽命長的特點，本產品結構緊湊、啟閉靈活、安裝維修方便。
Q647MF氣動噴煤粉球閥結構圖
氣動噴煤粉球閥主要性能規范表
|
公稱壓力 |
1.6MPa |
2.5MPa |
4.0MPa |
|
|
強度試驗壓力 |
2.4MPa |
3.75MPa |
6.4MPa |
|
|
密封試驗壓力 |
1.8MPa |
2.75MPa |
4.4MPa |
|
|
執行器 |
型號 |
GT或AW系列 |
||
|
氣源壓力 |
0.3-0.7MPa |
|||
氣動噴煤粉球閥主要零部件材料表
|
序號 |
零件名稱 |
材料 |
||
|
Q647MF-C |
Q647MF-P |
Q647MF-R |
||
|
1 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
2 |
球板 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
3 |
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
4 |
密封圈 |
增強聚四氟乙烯、對位聚苯 |
||
|
5 |
填料 |
聚四氟乙烯、柔性石墨 |
||
|
適用介質 |
石灰、煤粉末、煤灰 |
硝酸類 |
醋酸類 |
|
|
適用溫度 |
-28℃～300℃ |
|||
氣動噴煤粉球閥主要外形尺寸表
|
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
尺寸(mm) |
||
|
L |
W |
H |
||
|
1.6 |
25 |
165 |
235 |
298 |
|
32 |
178 |
235 |
304 |
|
|
40 |
190 |
330 |
370 |
|
|
50 |
220 |
330 |
376 |
|
|
65 |
241 |
400 |
425 |
|
|
80 |
283 |
510 |
484 |
|
|
100 |
305 |
510 |
531 |
|
|
125 |
356 |
580 |
570 |
|
|
150 |
394 |
720 |
570 |
|
|
200 |
457 |
720 |
610 |
|
|
250 |
533 |
900 |
670 |
|
|
300 |
610 |
1050 |
740 |
|
|
350 |
686 |
1290 |
790 |
|
|
400 |
762 |
1600 |
905 |
|
|
其余連接尺寸請參閱樣本《主要外型與連接尺寸表》 |
||||
氣動噴煤粉球閥主要執行器型號表
|
公稱通徑 |
執行器型號(僅供參考) |
|
|
1.6-2.5MPa |
4.0MPa |
|
|
50 |
GTD-80 |
GTD-100 |
|
65 |
GTD-100 |
GTD-100 |
|
80 |
GTD-100 |
GTD-115 |
|
100 |
GTD-115 |
GTD-125 |
|
125 |
GTD-160 |
AW13 |
|
150 |
GTD-90 |
AW13 |
|
200 |
AW17 |
AW17 |
|
250 |
AW17 |
AW20 |
|
300 |
AW20 |
AW20 |
|
350 |
AW20 |
AW28 |
|
400 |
AW28 |
AW28 |
|
450 |
AW28 |
AW35 |
|
500 |
AW28 |
AW35 |
