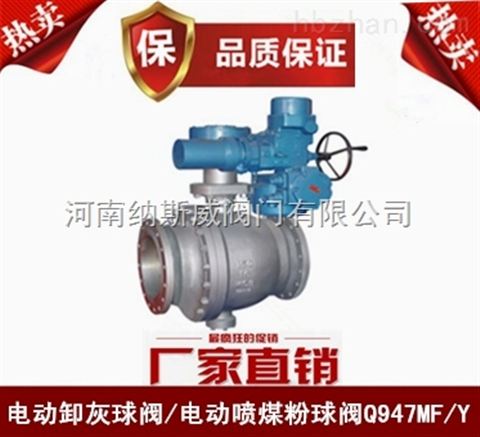

Q947MF電動噴煤粉球閥
產品概述
Q947MF電動噴煤粉球閥由電動裝置和閥體等組成。關閥時，接通電源，按閥關按鈕，啟動電動裝置驅動閥軸，帶動球體順時針方向旋轉，使閥關閉。開閥則反之。適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。工作時，閥前 流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所有固定式球閥的轉矩小、閥座變形小，密封性能穩定、 使用壽命長，電動噴煤粉專用球閥適用于高壓、大口徑管道場合。
Q947MF電動噴煤粉球閥結構圖
本產品具有先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲入不銹鋼圈內，鋼圈后部設有彈簧保證閥座緊貼球體，保持密封。閥門上下閥桿均設有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。該閥采用全通徑的結構使閥門流量孔徑與管線內徑一致，以便管線清掃。
Q947MF 電動噴煤粉球閥主要性能規范表
|
公稱壓力 |
1.6MPa |
2.5MPa |
4.0MPa |
|
強度試驗壓力 |
2.4MPa |
3.75MPa |
6.4MPa |
|
密封試驗壓力 |
1.8MPa |
2.75MPa |
4.4MPa |
Q947MF 電動噴煤粉球閥主要零部件材料
|
序號 |
零件名稱 |
材料 |
||
|
Q947MF-C |
Q947MF-P |
Q947MF-R |
||
|
1 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
2 |
球板 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
3 |
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
4 |
密封圈 |
增強聚四氟乙烯、對位聚苯 |
||
|
5 |
填料 |
聚四氟乙烯、柔性石墨 |
||
|
適用介質 |
石灰、煤粉末、煤灰 |
硝酸類 |
醋酸類 |
|
|
適用溫度 |
-28℃～300℃ |
|||
Q947MF 電動噴煤粉球閥主要外形尺寸及重量表
|
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
尺寸(mm) |
重量 (KG) |
|||||||||||||
|
D |
D1 |
D2 |
D3 |
L |
L1 |
L2 |
L3 |
L4 |
H |
H1 |
b |
f |
n-do |
|||
|
0.25-1.0 |
200 |
320 |
280 |
255 |
424 |
500 |
225 |
274 |
216 |
185 |
780 |
270 |
22 |
3 |
8-18 |
720 |
|
250 |
375 |
335 |
300 |
535 |
600 |
300 |
476 |
400 |
381 |
898 |
330 |
24 |
3 |
12-18 |
830 |
|
|
300 |
440 |
395 |
362 |
646 |
700 |
322 |
476 |
400 |
381 |
987 |
374 |
24 |
3 |
12-22 |
990 |
|
|
350 |
480 |
445 |
412 |
646 |
800 |
400 |
476 |
400 |
381 |
1078 |
414 |
26 |
3 |
12-22 |
1156 |
|
|
400 |
540 |
495 |
462 |
780 |
900 |
450 |
476 |
400 |
381 |
1230 |
431 |
28 |
3 |
16-22 |
1290 |
|
|
500 |
640 |
600 |
568 |
960 |
1000 |
500 |
476 |
400 |
381 |
1470 |
515 |
30 |
3 |
20-22 |
1470 |
|
|
600 |
755 |
705 |
670 |
1040 |
1067 |
550 |
476 |
400 |
381 |
1560 |
595 |
30 |
3 |
20-26 |
1690 |
|
|
1.6 |
200 |
335 |
295 |
265 |
424 |
500 |
225 |
578 |
458 |
348 |
710 |
270 |
30 |
3 |
12-22 |
720 |
|
250 |
405 |
355 |
320 |
535 |
600 |
300 |
578 |
458 |
348 |
820 |
330 |
32 |
3 |
12-26 |
830 |
|
|
300 |
460 |
410 |
375 |
646 |
700 |
322 |
578 |
458 |
348 |
920 |
374 |
34 |
5 |
12-26 |
990 |
|
|
350 |
520 |
470 |
435 |
646 |
800 |
400 |
578 |
458 |
348 |
1020 |
414 |
38 |
5 |
16-26 |
1156 |
|
|
400 |
580 |
525 |
485 |
780 |
900 |
450 |
578 |
458 |
348 |
1060 |
431 |
40 |
5 |
16-30 |
1290 |
|
|
450 |
640 |
585 |
548 |
860 |
900 |
450 |
578 |
458 |
348 |
1140 |
475 |
40 |
5 |
20-30 |
1350 |
|
|
500 |
715 |
650 |
608 |
960 |
1000 |
500 |
668 |
545 |
448 |
1220 |
515 |
46 |
5 |
20-33 |
1470 |
|
|
600 |
840 |
770 |
718 |
1040 |
1067 |
550 |
668 |
545 |
448 |
1310 |
595 |
54 |
5 |
20-36 |
1690 |
|
Q947MF 電動噴煤粉球閥主要執行器型號表
|
公稱壓力 PN(MPa) |
公稱通經 DN(mm) |
電動裝置 |
|
|
電源 |
功率KW |
||
|
0.25-1.0 |
200 |
AC38050Hz |
0.55 |
|
250 |
0.55 |
||
|
300 |
0.55 |
||
|
350 |
0.75 |
||
|
400 |
0.75 |
||
|
500 |
TQ8000 |
||
|
600 |
|||
|
1.6 |
200 |
QB250 |
|
|
250 |
|||
|
300 |
|||
|
350 |
TQ4000 |
||
|
400 |
|||
|
450 |
|||
|
500 |
TQ8000 |
||
|
600 |
|||
