美國GE無損檢測USM Vision超聲波探傷儀
超聲波測厚儀：超聲波測厚儀是根據超聲波脈沖反射原理來進行厚度測量的，當探頭發射的超聲波脈沖通過被測物體到達材料分界面時，脈沖被反射回探頭，通過精確測量超聲波在材料中傳播的時間來確定被測材料的厚度。凡能使超聲波以一恒定速度在其內部傳播的各種材料均可采用此原理測量。
適合測量金屬（如鋼、鑄鐵、鋁、銅等）、塑料、陶瓷、玻璃、玻璃纖維及其他任何超聲波的良導體的厚度。
檢測計劃創建與驗證
創建檢測計劃
創建并完成一個檢測方案無需專業超聲檢測人員，僅需描述檢測任務，輸入比如位置分布、焊縫數量、管道直徑、厚度、材料、所使用的焊接工藝、工序以及方法等基本信息，軟件將會計算并
自動完成TOFD和/或相控陣焊縫檢測需要的全部UT設置信息。這些設置包括：
- 從數據庫中選擇正確的探頭、楔塊
- 布置探頭
驗證檢測方案
隨后這些設置信息需要高級超聲技術人員進行驗證。每個焊縫分成多個TOFD和相控陣檢測區域，高級技術人員可以通過聲束模擬功能驗證每個區域超聲覆蓋是否準確。也可以通過選擇數據庫中
的其他探頭，調整探頭位置。當所有的檢測區域被驗證后，檢測方案可以被導出到掃查儀器中。
校準和數據獲取
校準
只要檢測計劃經高級技術人員確認，檢測任務就無需高級技術人員完成，普通一、二級人員即可完成。該技術人員僅僅需要選擇一個檢測方案，然后一步一步按照向導完成探頭和楔塊驗證，UT校準（PCS和TOFD靈敏度、校驗、晶片單元和楔塊檢查、記錄相控陣的DAC/TCG曲線），掃查設置和校準。
獲取檢測數據
你只要按照檢測計劃向導進行操作，就很容易得到每一次TOFD或相控陣掃查的數據。每完成一次掃查后檢測向導將給出下一個掃查的詳細信息，根據這些信息即可順利完成該次掃查。在任何時間你都可以把掃查過的檢測數據導出，進行分析和報告。
數據分析與報告
分析檢測數據
所有的檢測數據通過DICONDE兼容的Rhythm軟件平臺傳送到分析工作站。在這里，高級超聲檢測人員可以使用先進的分析工具，如移除側通波、拉直側通波、6dB法測長等工具。除此之外，分析軟件還包含各種測量工具。
報告
根據分析結果可以快速得到檢測報告，并實時打印出檢測報告，供焊接人員實時修復焊縫。
數據存檔和共享
檢測數據存檔
檢測數據以工業標準通信協議DICONDE進行存儲。這是一種可提供永久數據的通用數據格式（ASTM支持）。Rhythm可以為原始數據的存儲加上標簽。信息可以簡單快速的通過DICONDE標簽系統搜索，可以從多個連接網絡的遠程Rhythm工作站接收數據，并使用不同的壓縮技術在不影響數據質量的條件下進行存儲，節省大量的空間。
共享檢測數據
所有的檢測數據，包括改善的圖像和原始數據都可以與其他有興趣的單位共享�？梢园l送到其他的RhythmReview工作站以做第三方認證，Rhythm EnterpriseWeb基于網絡功能，向所有無損檢測用戶提供最佳傳輸的無損檢測圖像和報告，而無需考慮一臺標準個人電腦WEB瀏覽器的連接帶寬，從而顯著增強數據的共享。Rhythm Web在客戶的網絡之上運行，因此客戶可以完全控制其信息安全。這種智能化管理可以很容易實現檢測信息在不同區域專家之間進行傳輸。
應用領域
USM Vision將國際規范和標準融于一體，使超聲相控陣和TOFD技術的應用更加簡單。
?優化檢測技術人員配置
?提高生產效率
?減少目前焊縫射線檢測的限制
?減少超聲焊縫檢測的復雜度
USM Vision尤其適用于直徑73mm(2.875")至1219mm(48"),厚度6mm(1/4")至50mm(2")的碳鋼管道環焊縫檢測。
USM Vision管道環焊縫全新檢測方案
USM Vision提供了一種完整的焊縫檢測方案：
-用于創建檢測方案和自動生成UT設置的IPC軟件。集成了以一個基于國際規范和標準的數據庫并通過光學追蹤功能驗證UT參數

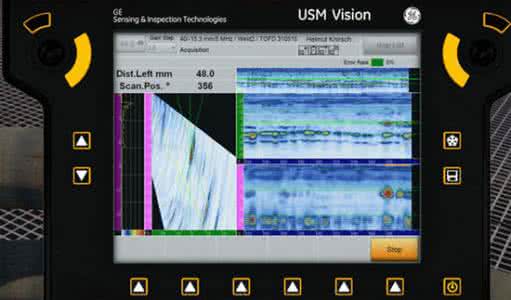

--USM Vision手持式探傷儀，具有：
-傳統的通道、TOFD、相控陣16/64、實時量修正圖像 A-掃描存儲
-獨特的用戶界面，通過2個軌跡球操縱定位設備
-方便未經訓練的操作員使用
-26.5厘米（10.4英寸）的彩色觸摸屏，1024×768分辨率
-重量僅4千克（8.8磅）
-支持電池熱插拔更換以不間斷操作
-堅固，橡膠外殼，IP54
-尺寸：頂部長度：367厘米（144.4英寸）底部長度：310厘米（122英寸）寬度：250厘米（98.4英寸）高度：從60到100厘米（23.6英寸到39.3英寸）不等
-現代PC接口，含USB、以太網、無線連接（WIFI）
-USM Vision可以操作IPC和分析軟件
-運輸箱
-編碼器掃描儀，專為TOFD和相控陣手動采集而設計，包括：用于指定管道范圍和檢測規范的探頭和楔塊設置
-帶磁輪的手推車
-可選鏈管道檢測
-裝備有探頭和中線指示的把手，TOFD和PA楔塊叉
-運輸箱
-分析和報告用的Rhythm Review4.0軟件
-具有存檔、共享和高級報告功能可選擇的Rhythm模塊
