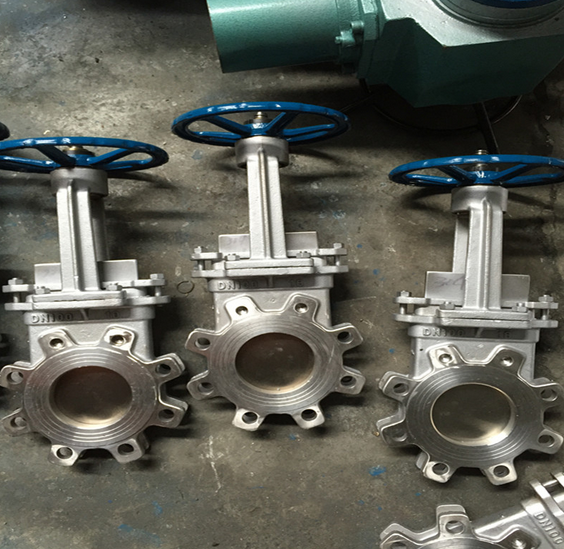

PZ73W-10NR手動灰渣、高溫刀型灰渣閥、高溫閘板閥應用范圍：
采礦、鋼鐵工業——用于煤漿、濾碴漿等。
凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水。
造紙工業——用于任何濃度紙漿、料水混合物。
制糖工業——用于甜菜洗滌、糖漿、榨汁、果汁等。
食品工業——用于洗滌和沖洗設備，糧食輸送設備，麥芽漿等。
電站除灰——用于灰渣漿。
手動灰渣、高溫刀型灰渣閥、高溫閘板閥標準規范：
設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
手動高溫灰渣閥,高溫刀型灰渣閥,高溫閘板閥材料說明
| 代號 | 零件名稱 | 材質說明 | |
| 名稱 | 牌號 | ||
| 1 | 圓螺母 | 優質碳素鋼 | 25 |
| 2 | 手輪 | 灰口鑄鋼 | HT200 |
| 3 | 軸承壓蓋 | 優質碳素鋼 | 35 |
| 4 | 閥桿螺母 | 鋁青銅 | ZCuA19Mn2、ZCuA19Fe4Ni4Mn2 |
| 鋁黃銅 | ZCuZn25A16Fe3Mn3 | ||
| 5 | 軸承 | — | 51110 |
| 6 | 閥桿 | 不銹鋼 | 304、316、2Cr13 |
| 7 | 支架 | 碳素鋼、不銹鋼 | WCB、CF8等 |
| 8 | 閘板 | 不銹鋼 | 304、316、304L、316L、2Cr13 |
| 9 | 螺栓螺母 | 優質碳素鋼 | 35 |
| 10 | 填料壓蓋 | 碳素鋼 | WCB |
| 11 | 填料 |
柔性石墨盤根石棉根 增強四氟纖維盤根 |
— |
| 12 | 閥體 | 碳素鋼、不銹鋼 |
WCB、CF8(304)、CF3(304L) 、CF8M(316)、CF3M(316L)、 密封座堆焊合金或不銹鋼 |
手動灰渣、高溫刀型灰渣閥、高溫閘板閥主要性能規范
| 公稱壓力PN(MPa) | 殼體試驗(MPa) | 密封試驗(MPa) | 適用介質 |
| 1.0 | 1.5 | 1.1 | 煙氣、灰、渣水混合物、空氣混合物 |
手動灰渣、高溫刀型灰渣閥、高溫閘板閥外型及連接尺寸
| 公稱壓力 | DN | L | D2 | D1 | H | Z-M | Do | W(Kg) |
| 1.O MPa | 50 | 48 | 100 | 125 | 285 | 4-M16 | 180 | 8 |
| 65 | 48 | 120 | 145 | 298 | 4-M16 | 180 | 10 | |
| 80 | 51 | 135 | 160 | 315 | 4-M16 | 220 | 12 | |
| 100 | 51 | 155 | 180 | 365 | 8-M16 | 220 | 14 | |
| 125 | 57 | 185 | 210 | 400 | 8-M16 | 230 | 22 | |
| 150 | 57 | 210 | 240 | 475 | 8-M20 | 280 | 29 | |
| 200 | 70 | 265 | 295 | 540 | 8-M20 | 360 | 38 | |
| 250 | 70 | 320 | 350 | 630 | 12-M20 | 360 | 66 | |
| 300 | 76 | 368 | 400 | 780 | 12-M20 | 400 | 100 | |
| 350 | 76 | 428 | 460 | 885 | 16-M20 | 400 | 119 | |
| 400 | 89 | 482 | 515 | 990 | 16-M22 | 400 | 195 | |
| 450 | 89 | 532 | 565 | 1100 | 20-M22 | 530 | 285 | |
| 500 | 114 | 585 | 620 | 1200 | 20-M22 | 530 | 389 | |
| 600 | 114 | 685 | 725 | 1450 | 20-M27 | 600 | 529 | |
| 700 | 127 | 800 | 840 | 1700 | 24-M27 | 600 | 790 | |
| 800 | 127 | 898 | 950 | 2000 | 24-M30 | 680 | 850 | |
| 900 | 154 | 998 | 1050 | 2300 | 28-M30 | 680 | 900 | |
| 1000 | 165 | 1110 | 1160 | 2500 | 28-M30 | 700 | 1050 | |
| 1200 | 190 | 1325 | 1380 | 2800 | 32-M36 | 800 | 1300 | |
| 1.6 MPa | 50 | 48 | 100 | 125 | 285 | 4-M16 | 180 | 8.5 |
| 65 | 48 | 120 | 145 | 295 | 4-M16 | 180 | 10.7 | |
| 80 | 51 | 135 | 160 | 315 | 8-M16 | 220 | 13 | |
| 100 | 51 | 155 | 180 | 365 | 8-M16 | 220 | 15 | |
| 125 | 57 | 185 | 210 | 400 | 8-M16 | 230 | 235 | |
| 150 | 57 | 210 | 240 | 475 | 8-M20 | 280 | 31 | |
| 200 | 70 | 265 | 295 | 540 | 12-M20 | 360 | 40.7 | |
| 250 | 70 | 320 | 355 | 630 | 12-M22 | 360 | 70 | |
| 300 | 76 | 375 | 410 | 780 | 12-M22 | 400 | 107 | |
| 350 | 76 | 435 | 470 | 885 | 16-M22 | 400 | 129 | |
| 400 | 89 | 485 | 525 | 990 | 16-M27 | 400 | 215 | |
| 450 | 89 | 545 | 585 | 1100 | 20-M27 | 530 | 305 | |
| 500 | 114 | 608 | 650 | 1200 | 20-M30 | 530 | 410 | |
| 600 | 114 | 718 | 770 | 1450 | 20-M36 | 600 | 550 | |
| 700 | 127 | 788 | 840 | 1700 | 24-M36 | 600 | 820 | |
| 800 | 127 | 898 | 950 | 2000 | 24-M36 | 680 | 950 | |
| 900 | 154 | 998 | 1050 | 2300 | 28-M36 | 680 | 1020 | |
| 1000 | 165 | 1110 | 1170 | 2500 | 28-M42 | 700 | 1120 | |
| 1200 | 190 | 1325 | 1390 | 2800 | 32-M48 | 800 | 1480 |
手動高溫灰渣閥,高溫刀型灰渣閥,高溫閘板閥工作原理】
手動閥門用手轉動手輪，使閥桿上升、下降，從而帶動閘板上、下運動，開啟、關閉閥門。順時針方向旋轉，閘板下降，閥門關閉。逆時針方向旋轉，閘板上升，閥門開啟。
保管、保養、安裝和使用】
(1)安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
(2)各連接部位螺栓,要求均勻擰緊；
(3)檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
(4)用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
(5)用戶在安裝閥門時，必須預留閥門驅動的必要空間；
(6)驅動裝置的接線須按線路圖進行安裝
