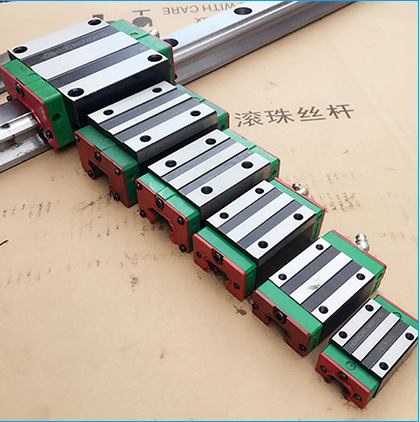

HR系列--重負荷型滾珠直線導軌

HR系列直線導軌為四列式單圓弧牙型接觸直線導軌，同時整合最佳化結構設計之超重負荷精密直線導軌，相較于其他的直線導軌提升了負荷與剛性能力。具有四方向等負載特色、及自動調心的功能，可吸收安裝面的裝配誤差，得到高精度的要求。高速度、高負荷、高剛性與高業度化概念已成為末來全世界工業產品的發展趨勢，恒遠四列式超重負荷直線導軌，即為基于此理念開發的產品。

      HR系列直線導軌特點

1、自動調心能力

來自圓弧溝槽的DF(45度-45度) 組合，在安裝的時候，由鋼珠的彈性形變及接觸點的轉移，即使安裝面多少有些偏差，也能被導軌滑塊內部吸收，產生自動調心能力的效果而得到高精度穩定的平滑運動。

2、具有互換性

由于對生產制造精度嚴格管控，直線導軌尺寸能維持在一定的水準內，且滑塊有保持器的設計能防止鋼珠脫落，因此部分系列精度具有可互換性，客戶可以依需要訂購滑軌或滑塊，亦可分開儲存滑軌和滑塊，以減少存儲空間。

3、所有方向皆具有高剛性

  運用四列式圓弧溝槽，配合四列鋼珠等45度的接觸角度，讓鋼珠達到理想的兩點接觸構造，能承受來自上下和左右方向的負荷。在必要時更可施加預壓以提高剛性

      HR系列產品結構

     HR系列產品型號
