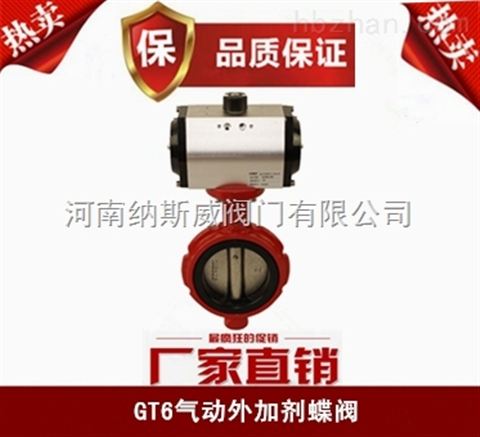

GTD6外加劑氣動蝶閥
產品概述
GTD6外加劑氣動蝶閥90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。蝶板采用框架結構，強度高，過流面積大，流阻小。整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。本閥結構獨特，操作靈活，省力，方便。
GTD6外加劑氣動蝶閥結構圖
技術范圍 Technical specification
|
設計依據 |
GB標準 |
|
|
設計標準 |
GB12238 |
|
|
結構長度 |
對夾連接 |
GB12221 |
|
對夾法蘭尺寸 |
GB12221 |
|
|
試驗和檢驗 |
JB/T9002 |
|
注：系列蝶閥結構長度及連接法蘭尺寸可根據用戶要求設計制造。
Note:The structural length and connecting flange size of butterfly valve
serles can be designed and manufactured as perusers'requirements.
主要零件材質表 Form of Major Parts Materials
data-cke-saved-src="http://img65.hbzhan.com/9/20150730/635738123110422650676.jpg" v:shapes="_x0000_i1025">
|
序號 |
零件名稱 |
材質 |
||
|
Z |
C |
P |
||
|
1 |
閥座 |
橡膠 |
||
|
2 |
圓柱削 |
45鋼 |
不銹鋼 |
|
|
3 |
蝶板 |
灰鑄鐵鍍硬鉻 |
碳鋼或不銹鋼 |
不銹鋼 |
|
4 |
閥體 |
灰鑄鐵 |
碳鋼 |
不銹鋼 |
|
5 |
螺柱 |
35鋼 |
碳鋼 |
不銹鋼 |
|
6 |
閥桿 |
45鋼 |
不銹鋼 |
|
|
7 |
鍵 |
45鋼 |
不銹鋼 |
|
|
8 |
襯套 |
銅基粉末冶金 |
||
|
9 |
O形圈 |
橡膠 |
||
|
10 |
氣動裝置 |
|||
|
11 |
位置指示器 |
塑料 |
||
注：系列蝶閥主要零部件及密封圈的材質可根據實際工況條件或用戶特殊要求
設計選用。
Note:The structural length and connecting flange size of butterfly
valve series can be designed and manufactured as per uses'requirements.
主要外形及連接尺寸 -<6.0、10><0.6、1.0Mpa>Mani Outline and Connecting Flange Size
|
DN |
外形尺寸 |
連接尺寸 |
執行器型號 |
||||||
|
L |
L1 |
L2 |
H |
H1 |
D |
D1 |
n-φd |
||
|
50 |
43 |
164/214 |
75/91 |
263/291 |
80 |
165 |
125 |
4-φ18 |
GTD65/GTE80 |
|
65 |
46 |
164/214 |
75/91 |
277/305 |
89 |
185 |
145 |
4-φ18 |
GTD65/GTE80 |
|
80 |
46 |
164/214 |
75/91 |
283/311 |
95 |
200 |
160 |
8-φ18 |
GTD65/GTE80 |
|
100 |
52 |
190/246 |
91/101 |
330/340 |
114 |
220 |
180 |
8-φ18 |
GTD80/GTE90 |
|
125 |
56 |
210/295 |
101/112 |
353/369 |
127 |
250 |
210 |
8-φ18 |
GTD90/GTE100 |
|
150 |
56 |
247/398 |
112/139 |
382/408 |
139 |
285 |
240 |
8-φ22 |
GTD100/GTE125 |
|
200 |
60 |
308/478 |
139/176 |
442/493 |
175 |
340 |
295 |
8-φ22 |
GTD125/GTE160 |
|
250 |
68 |
378/562 |
176/206 |
525/574 |
203 |
395 |
350 |
12-φ22 |
GTD160/GTE190 |
|
300 |
78 |
432/728 |
206/228 |
619/642 |
242 |
445 |
400 |
12-φ22 |
GTD190/GTE210 |
|
350 |
78 |
524/928 |
228/275 |
673/720 |
267 |
505 |
460 |
16-φ22 |
GTD210/GTE255 |
|
400 |
102 |
524/1033 |
228/324 |
705/800 |
309 |
565 |
515 |
16-φ22 |
GTD210/GTE300 |
|
450 |
114 |
648/1129 |
275/380 |
774/880 |
328 |
615 |
565 |
20-φ26 |
GTD255/GTE350 |
|
500 |
127 |
715/1430 |
324/425 |
880/905 |
361 |
670 |
620 |
20-φ26 |
GTD300/AW20S |
|
600 |
154 |
795/1845 |
380/527 |
1020/1089 |
459 |
780 |
725 |
20-φ30 |
GTD350/AW28S |
|
700 |
165 |
795/1845 |
380/527 |
1082/1151 |
520 |
895 |
840 |
24-φ30 |
GTD350/AW28S |
|
800 |
190 |
1380/2605 |
527/440 |
1199/1112 |
591 |
1015 |
950 |
24-φ33 |
AW28/AW35S |
注：數據XXX/XXX分別是氣動執行器雙作用式/單作用式<彈簧復位>。
根據不同的閥門扭矩，使用介質選配，不同的執行器型號，其相關尺寸隨之變化。
GT系列氣動執行器可配至DN700，
