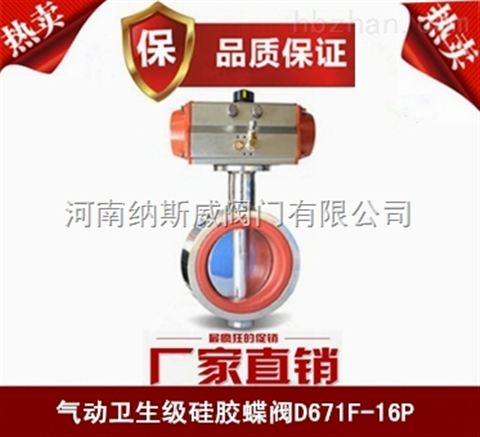

D671F氣動衛生級硅膠蝶閥
產品概述
D671F氣動衛生級硅膠蝶閥專用于乳制品、食品、制藥、啤酒、化妝品等工業領域。所有與介質接觸部份均為鏡面拋光。密封圈Ф25-Ф108使用范圍為兩種：三元乙丙(EPDM)、硅膠(SI ),Ф57以下為三元乙丙(EPDM) ；啟閉件往復回轉90°左右來開啟、關閉和調節流體通道的一種不銹鋼蝶閥。采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染�？焖俨鹧b閥，使閥門打開和維修快捷容易，使過程停機時間縮短。具有結構緊湊、裝拆方便等優點。衛生級對夾式蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。
衛生級對夾式蝶閥不僅結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小、而且驅動力矩小，操作簡便、迅速，并且還可同時具有良好的流量調節功能和關閉密封特性。在完全開啟時，具有較小的流阻，當開啟在大約°至70°之間時，又能進行靈敏的流量控制，因而在大口徑的調節領域，閥板的運動帶有擦拭性，因而可用于帶懸浮固定顆粒的介質，依據密封件的強度也可用于粉狀和顆粒狀介質。
D671F氣動衛生級硅膠蝶閥結構圖
產品特點
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封材料耐老化、耐腐蝕，使用壽命長等特點。
氣動衛生級對夾蝶閥 技術參數
|
溫度范圍 |
-10℃～+100℃ |
|
壓力范圍 |
≤1.0MPa |
|
主體材料 |
SUS304、SUS316L |
|
連接形式 |
對夾式 |
|
密封圈 |
NBR、EPDM |
|
適用介質 |
啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等 |
|
產品特點 |
安全衛生，密封好、使用壽命長 |
氣動衛生級對夾蝶閥 連接標準和尺寸
|
ISO2037(SMS) |
DIN11850 |
3A |
ASME-BPE/BS4825 |
|||||||||
|
|
|
|
|
系列1 |
系列2 |
|
|
|
|
|
|
|
|
Size |
OD |
t |
Size |
OD |
OD |
t |
Size |
OD |
t |
Size |
OD |
t |
|
10 |
12 |
13 |
1.5 |
1/2" |
12.7 |
1.65 |
1/2" |
12.7 |
1.65 |
|||
|
15 |
18 |
19 |
1.5 |
|||||||||
|
20 |
22 |
23 |
1.5 |
3/4" |
19.05 |
1.65 |
3/4" |
19.05 |
1.65 |
|||
|
25 |
25 |
1.2 |
25 |
28 |
29 |
1.5 |
1" |
25.4 |
1.65 |
1" |
25.4 |
1.65 |
|
32 |
34 |
35 |
1.5 |
|||||||||
|
38 |
38 |
1.2 |
1.5 |
1-1/2" |
38.1 |
1.65 |
1-1/2" |
38.1 |
1.65 |
|||
|
40 |
1.2 |
40 |
42 |
43 |
1.5 |
|||||||
|
50 |
51 |
1.2 |
50 |
52 |
53 |
1.5 |
2" |
50.8 |
1.65 |
2" |
50.8 |
1.65 |
|
2-1/2" |
63.5 |
1.65 |
2-1/2" |
63.5 |
1.65 |
|||||||
|
65 |
63.5 |
1.6 |
65 |
70 |
70 |
2 |
||||||
|
75 |
76.1 |
1.6 |
3" |
76.2 |
1.65 |
3" |
76.2 |
1.65 |
||||
|
80 |
85 |
85 |
2 |
|||||||||
|
100 |
101.6 |
2 |
100 |
104 |
104 |
2 |
4" |
101.6 |
2.11 |
4" |
101.6 |
2.11 |
|
125 |
129 |
129 |
2 |
|||||||||
|
150 |
154 |
154 |
2 |
6" |
152.4 |
2.77 |
6" |
152.4 |
2.77
|
|||
