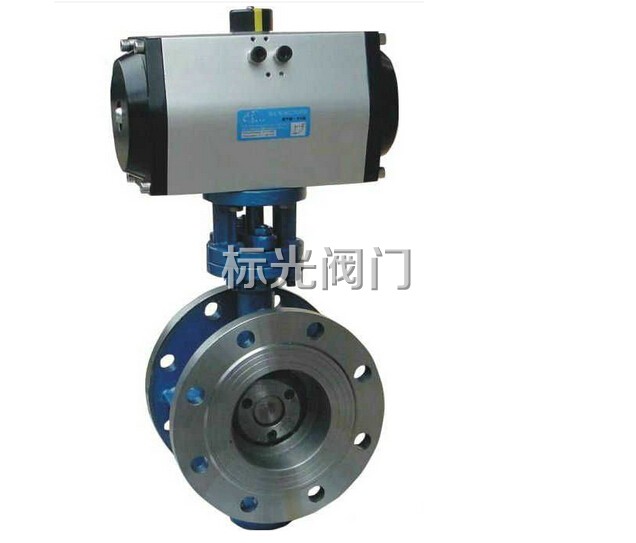

D643H-10/16/25/40C氣動硬密封偏心蝶閥概述

多層次硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。

D643H-10/16/25/40C氣動硬密封偏心蝶閥型號代表

D：蝶閥

6：氣動

4：法蘭式

3：多層次三偏心

H：金屬硬密封

（閥體材質C：鑄鋼/碳鋼）

D643H-10/16/25/40C氣動硬密封偏心蝶閥原理

當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠實現自鎖，防止蝶板過位。

D643H-10/16/25/40C氣動硬密封偏心蝶閥特點

由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

D643H-10/16/25/40C氣動硬密封偏心蝶閥采用標準

D643H-10/16/25/40C氣動硬密封偏心蝶閥執行機構

采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

D643H-10/16/25/40C氣動硬密封偏心蝶閥附件的選項

根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構

D643H-10/16/25/40C氣動硬密封偏心蝶閥主要技術參數

D643H-10/16/25/40C氣動硬密封偏心蝶閥主要零件材質

D643H-10/16/25/40C氣動硬密封偏心蝶閥結構圖

訂貨須知：

一、①D643H-10/16/25/40C氣動硬密封偏心蝶閥產品名稱與型號②D643H-10/16/25/40C氣動硬密封偏心蝶閥口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定D643H-10/16/25/40C氣動硬密封偏心蝶閥型號，請按D643H-10/16/25/40C氣動硬密封偏心蝶閥型號直接向我們標光閥門銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們標光閥門專家為您審核把關。
