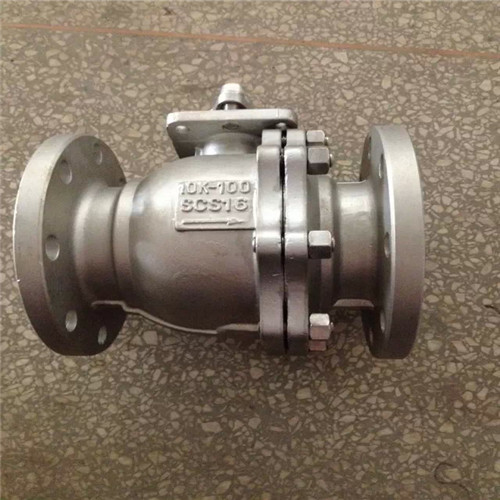

100A日標不銹鋼球閥
100A日標球閥系：按密封面分：Q41 F/ W/ Y; 不銹鋼硬密封日標球閥,不銹鋼軟密封日標球閥
1.材質有:（鑄鋼,鍛鋼）-新廠,(不銹鋼,301,304-SCS13A-CF8,304L-CF3,316-CF8M-SCS14A,316L-CF3M,321等)-老廠/第三分廠
2.規格：DN15-DN500
3.標準：JIS日標
4.壓力：5K-63K
5.連接:法蘭
6.品牌：瑞通
7.密封：軟密封,加強密封PPL,金屬硬密封
8.工作溫度：-46.℃～350 ℃
9.類型：直通式
10.介質：水,油品,硝酸,醋酸類等腐蝕性介質。
11.外型：重型/中型
12.型號：Q41F-5K Q41F-10K Q41F-20K Q41F-30K Q41F-63K,Q41F-16K,Q41W-10K,Q41W-20K,Q41W-30K,Q41W-40K
標準
日標不銹鋼球閥設計與制造按ANSI B16.34,JIS 2071
日標不銹鋼球閥結構長度按JIS B2002
日標不銹鋼球閥法蘭連接尺寸按JIS B2212,2214
日標不銹鋼球閥檢驗按JIS B2003
試驗壓力
|
試驗項目 |
殼體試驗 |
密封試驗 |
上密封試驗 |
氣密封試驗 |
|
|
介質 |
水 |
氣 |
|||
|
單位 |
MPa |
MPa |
MPa |
MPa |
|
|
公稱壓力 |
10K |
2.4 |
1.5 |
1.5 |
0.5-0.7 |
|
20K |
5.8 |
4.0 |
4.0 |
||
日標不銹鋼球閥主要零件材料
|
名稱 |
材料 |
||||||||
|
閥體 |
A216WCB |
A352 LCB |
A217 WC6 |
A217 WC9 |
A217C5 |
A351 CF8 |
A351 CF8M |
A351 CF3 |
A351 CF3M |
|
球體 |
A182 F6 |
A182 F304 |
|||||||
|
閥桿 |
A182 F6 |
A182 F304 |
A182 F316 |
A182 F304L |
A182 F316L |
||||
|
手柄 |
KTH350-10 |
||||||||
|
螺柱 |
A193-B7 A320-L7 A193-B8 |
||||||||
|
螺母 |
A194-2H A194-7 A194-8 |
||||||||
100A日標不銹鋼球閥主要連接尺寸Z41W-10K/20K
|
型號 |
規格 (mm) |
尺寸 (mm) |
||||||||
|
inch |
DN |
L |
D |
D1 |
D2 |
b |
z-Φd |
H |
D0 |
|
|
Q410F/Y-10K Q341F/Y-10K Q641F/Y-10K |
1/2″ |
15 |
108 |
95 |
70 |
52 |
12 |
4-Φ15 |
68 |
115 |
|
3/4″ |
20 |
117 |
100 |
75 |
58 |
14 |
4-Φ15 |
75 |
130 |
|
|
1″ |
25 |
127 |
125 |
90 |
70 |
14 |
4-Φ19 |
85 |
150 |
|
|
11/4″ |
32 |
140 |
135 |
100 |
80 |
16 |
4-Φ19 |
96 |
190 |
|
|
11/2″ |
40 |
165 |
140 |
105 |
85 |
16 |
4-Φ19 |
107 |
230 |
|
|
2″ |
50 |
178 |
155 |
120 |
100 |
16 |
4-Φ19 |
118 |
240 |
|
|
21/2″ |
65 |
190 |
175 |
140 |
120 |
18 |
4-Φ19 |
145 |
280 |
|
|
3″ |
80 |
203 |
185 |
150 |
130 |
18 |
8-Φ19 |
160 |
310 |
|
|
4″ |
100 |
229 |
210 |
175 |
155 |
18 |
8-Φ19 |
185 |
330 |
|
|
5″ |
125 |
356 |
250 |
210 |
185 |
20 |
8-Φ23 |
230 |
600 |
|
|
6″ |
150 |
394 |
280 |
240 |
215 |
22 |
8-Φ23 |
260 |
800 |
|
|
8″ |
200 |
457 |
330 |
290 |
265 |
22 |
12-Φ23 |
310 |
1000 |
|
|
10″ |
250 |
533 |
400 |
355 |
325 |
24 |
12-Φ25 |
350 |
1200 |
|
主要連接尺寸Z41W-10K/20K
|
型號 |
規格 (mm) |
尺寸 (mm) |
||||||||
|
inch |
DN |
L |
D |
D1 |
D2 |
b |
z-Φd |
H |
D0 |
|
|
Q41F/Y-20K Q341F/Y-20K Q641F/Y-20K |
1/2″ |
15 |
140 |
95 |
70 |
52 |
14 |
4-Φ15 |
72 |
115 |
|
3/4″ |
20 |
152 |
100 |
75 |
58 |
16 |
4-Φ15 |
75 |
130 |
|
|
1″ |
25 |
165 |
125 |
90 |
70 |
16 |
4-Φ19 |
85 |
150 |
|
|
11/4″ |
32 |
178 |
135 |
100 |
80 |
18 |
4-Φ19 |
95 |
190 |
|
|
11/2″ |
40 |
190 |
140 |
105 |
85 |
18 |
4-Φ19 |
110 |
230 |
|
|
2″ |
50 |
216 |
155 |
120 |
100 |
22 |
8-Φ19 |
120 |
240 |
|
|
21/2″ |
65 |
241 |
175 |
140 |
120 |
24 |
4-Φ19 |
150 |
280 |
|
|
3″ |
80 |
283 |
200 |
160 |
135 |
26 |
8-Φ23 |
165 |
310 |
|
|
4″ |
100 |
305 |
225 |
185 |
160 |
28 |
8-Φ23 |
190 |
330 |
|
|
5″ |
125 |
381 |
270 |
225 |
195 |
30 |
8-Φ25 |
240 |
600 |
|
|
6″ |
150 |
403 |
305 |
260 |
230 |
32 |
12-Φ25 |
270 |
800 |
|
|
8″ |
200 |
502 |
350 |
305 |
275 |
34 |
12-Φ25 |
315 |
1000 |
|
|
10″ |
250 |
568 |
430 |
380 |
345 |
34 |
12-Φ27 |
380 |
1200 |
|
訂貨須知：
一,①日標不銹鋼球閥 產品名稱與型號
②日標不銹鋼球閥口徑
③是否帶附件以便我們的為您正確選型。
二,若已經由設計單位選定瑞通閥門公司日標不銹鋼球閥型號,請按日標不銹鋼球閥型號直接向我司銷售部訂購。
三,當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的瑞通閥門公司專家為您審核把關。
