加油站防滲漏措施是一個整體系統工程，除了使用雙層儲罐外，安裝和使用雙層復合管道、復合人井和油盆及卸油防溢系統和雙閥緊急切斷閥等防滲泄漏產品，才能實現加油站基本的整體系統防滲泄漏要求。

加油站在線測漏技術的發展和應用

加油站使用整體防滲漏設備，是實現整體防滲漏措施的基本要求。

要想積極主動地對加油站的滲漏情況進行管控，還應安裝使用在線測漏技術，實時監測防滲泄漏設備的運行狀態。

 KD-LLD雙層罐泄漏檢測儀是一款用于檢測雙層罐泄漏的儀器儀表。該檢測儀采用光學探桿作為傳感元件，用于雙層壁油罐夾層、地井等空間內油、水泄漏的檢測。檢測儀可同時檢測多個雙層壁油罐，并自動聲光報警，多方位保證儲油系統的安全。

  其中，雙層罐泄漏檢測儀包含三個部分：

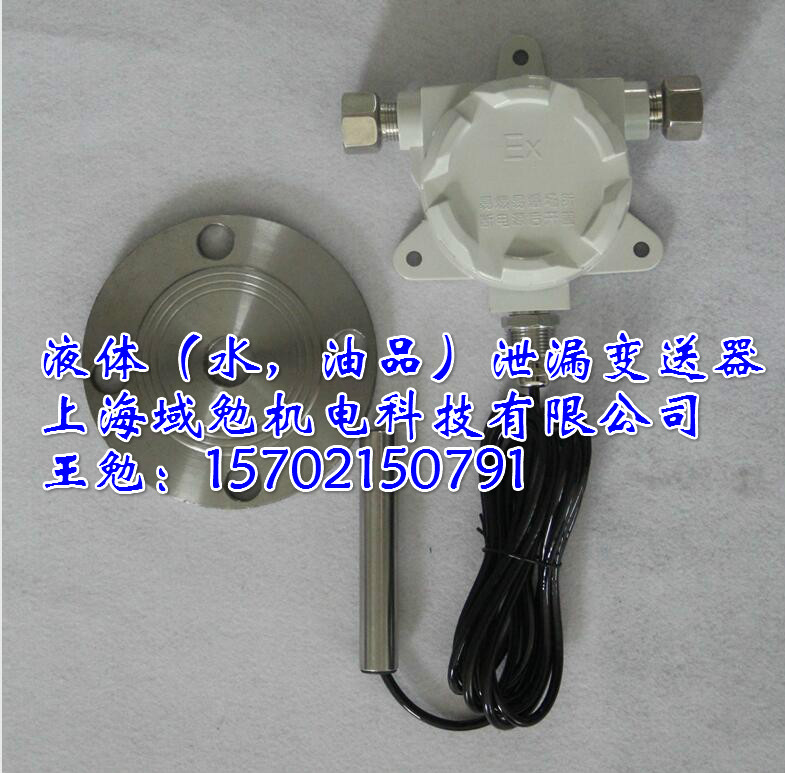

  檢漏探桿、液位變送器、集中聲光報警箱。

  以上三個部分通過電纜線連接，其中檢漏探桿，液位變送器安裝在儲油罐的指定位置，組成防泄漏系統，可用0區、1區、2區含有IIA、IIB、IIC類性氣體環境。

  KD-LLD雙層罐泄漏檢測儀經防爆電氣產品質量監督檢驗中心檢驗，符合下列標準：

  GB3836.1-2010性環境 第一部分：設備通用要求

  GB3836.4-2010性環境 第四部分：由本質安全型“i”保護的設備

  防爆標志為ExiaIICT4 Ga和【Exia Ga】IIC。

產品工作原理及組成

  1、工作原理

 雙層罐泄漏檢測儀是專門為雙層壁油罐設計，可以檢測雙層壁油罐夾層是否有液體進入。該檢測儀可同時檢測多個油罐，可通過撥碼開關選擇檢測的油罐的數量，并能實時反饋檢測信息。集中聲光報警箱與液位變送器采用RS485總線形式連接，方便布線。集中聲光報警箱與液位變送器的通訊協議為標準modbus協議，增加傳輸數據的可靠性。檢漏探桿做為傳感器采用光學原理，精確可靠，受外界干擾小�？偩�部分和傳感器部分電路均為本安電路，可以工作在易燃、易爆危險場所。

  該檢測儀共有三種報警模式：泄漏報警，探桿故障，通訊故障。指示燈的顏色有紅、黃、綠三種。每種故障模式對應的指示燈的顏色都有所區別。當傳感器檢測到液體時，會產生電信號，集中聲光報警箱會經過對信號的處理，做出相應的報警指示，供現場工作人員及時了解系統工作狀態，同時輸出繼電器開關信號。

  檢測儀的集中聲光報警箱上設有靜電按鈕，當有故障是，可以通過靜音按鈕來消除報警聲音，指示燈顏色不變。當狀態改變且仍有報警狀態存在時，蜂鳴器會重新發出報警聲音。

產品組成

 雙層罐泄漏檢測儀包括集中聲光報警箱和傳感通訊組件兩個部分。

1、集中聲光報警箱

a.體積小，安裝方便

b.最多可同時檢測和顯示8路傳感器的狀態：

c.輸出繼電器開關信號，可外接旋轉聲光報警燈；

2、傳感通訊組件

A.探桿采用光學原理，整體本安設計；

B.輸入電壓范圍廣，全數字設計，抗干擾能力強：

C.安裝調節方便：

產品特點

1、聲光報警，多種顏色led燈指示；

2、靜音按鈕，一鍵消除報警聲音；

3、繼電器開關信號輸出，可與第三方設備連鎖控制；

4、可同時檢測多達8個傳感器，即檢測8個雙層罐的泄漏；

5、傳感器斷線故障自檢，傳感器出現斷線故障時，集中聲光報警箱可發出聲光報警；

6、通訊故障報警，任何一個液位變送器脫機斷線，集中聲光報警箱可發出聲光報警；

7、采用RS485總線通信，Mosbus RTU通信協議，接線可串并聯轉換，靈活布線，串并聯線時通訊距離可達600米；

8、總線接口采用防雷擊設計，保護設備安全；

系統參數

1.工作電源：220vAC±10%

2.工作電流：<20ma

3.工作溫度：-40度到+60度

4.響應時間：<2s

5.防爆等級：【Exia Ga】IIC {集中聲光報警箱}、ExiaIICT4 Ga{液位變送器}

6.報警方式：聲光報警

7.輸出信號：繼電器輸出、接口容量10A,30V DC或10A,250V AC
