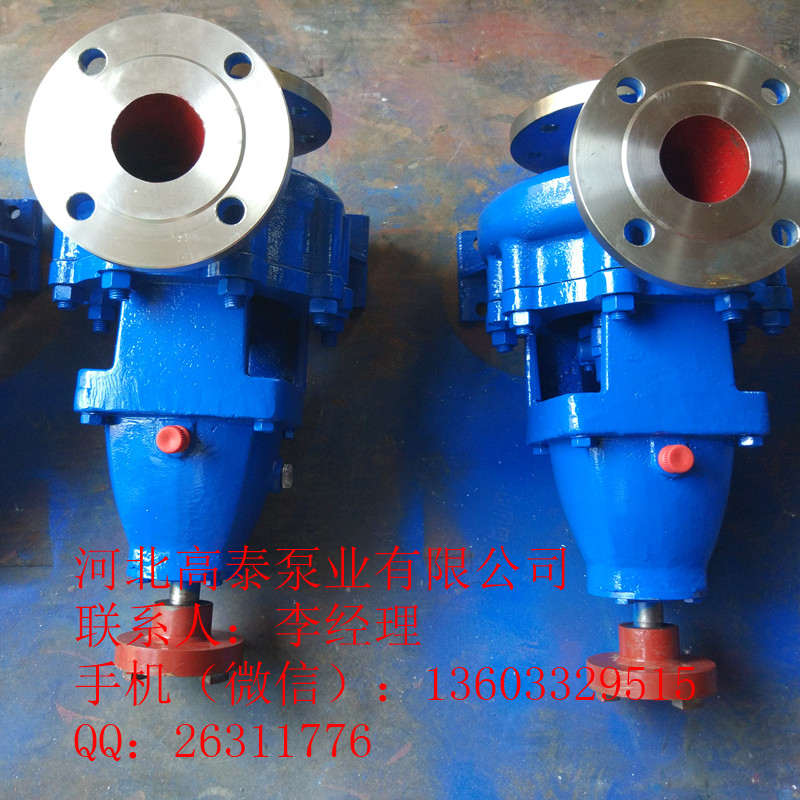

耐腐蝕水泵IH80-65-125化工離心泵廠家

概述

IH型單級單吸懸臂式化工離心泵是取代F型耐腐蝕離心泵的節能、換代產品，該產品廣泛用于化工、石油、冶金、造紙、食品、制藥、合成纖維等工業部門，用來輸送腐蝕性的或不允許污染的粘度類似水的液體。泵的進口壓力不允許超過0.3MPa。

IH型泵輸送介質的溫度一般為－20℃～105℃，必要時采取適當的冷卻措施，可輸送更高溫度的液體。

結構說明

IH型化工泵主要零件有泵體、葉輪、密封環、葉輪螺母、泵蓋、密封部件、中間支架、軸和懸架等。

泵的結構特點是：泵蓋通過止口固定在中間支架上，然后通過泵體與中間支架止口的聯接，把泵蓋夾緊在中間。泵體是軸向吸入、徑向排出、底腳支承式，可直接固定在底座上。懸架部件通過止口固定在中間支架上，并用懸架支架支撐在底座上。檢修時可以不拆卸進出口聯接管路、泵體和電機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部件進行檢修。

軸封有填料和機械密封等9種形式，可根據輸送介質的性質和生產工藝的要求進行選定。

泵通過加長聯軸器與電機聯接，從驅動端看，泵為順時針方向旋轉。

型號說明

例：IH80-65-160A-304

IH——國際標準化工泵

80——泵吸入口直徑為80mm

65——泵排出口直徑為65mm

160——葉輪的名義直徑為160mm

A——葉輪外徑切割代號（A、B分別表示第一、第二次切割）

304——泵觸液零件的材料代號：ZG0Cr18Ni9
