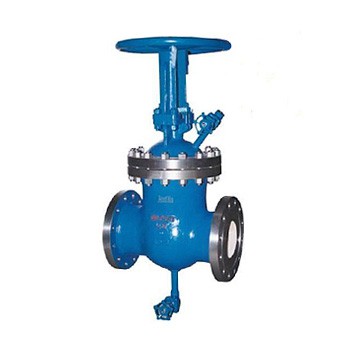

高品質帶吹掃孔閘閥 Z1仿、Z2仿法蘭閘閥DN50 80 125 閘閥

高品質帶吹掃孔閘閥 Z1仿、Z2仿法蘭閘閥DN50 80 125 閘閥

產品價格：￥674（人民幣）

規格：Z1仿、Z2仿閘閥

發貨地：上海

品牌：

最小起訂量：1件

QQ洽談點擊詢價進入商鋪

上海奇眾閥門制造有限公司

誠信商家

會員級別：

標準會員

認證類型：企業認證

企業證件：通過認證

認證信息：上海奇眾閥門制造有限公司

商鋪名稱：上海奇眾閥門制造有限公司

聯系人：石經理（先生）

聯系手機：

固定電話：

企業郵箱：13817855033@139.com

聯系地址：上海市嘉定區江橋鎮金園五路208號

郵編：201803

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

高品質帶吹掃孔閘閥 Z1仿、Z2仿法蘭閘閥DN50 80 125 閘閥

Z1仿、Z2仿系列帶吹掃孔閘閥試驗壓力：

試驗壓力（MPa）	公稱壓力(MPa)
試驗壓力（MPa）	1.6	2.5	4.0	6.4	10.0
強度試驗	2.4	3.8	6.0	9.6	15.0
上密封試驗	1.8	2.8	4.4	7.0	11.0
密封試驗	1.8	2.8	4.4	7.0	11.0

Z1仿、Z2仿系列帶吹掃孔閘閥閥體材料及適用范圍：

產品類型	閥體材料	適用介質	適用溫度（℃）
Z1仿、Z2仿41H-C	WCB	水、蒸汽、煙氣油品或霧狀、粉末狀、顆粒狀	≤425
Z1仿、Z2仿41Y-I	鉻鉬鋼		≤550
Z1仿、Z2仿41Y-PI	鉻鎳鈦鋼		≤650
Z1仿、Z2仿41Y-PII	高鎳鉻鋼		≤900

Z1仿、Z2仿系列帶吹掃孔閘閥樣圖：

Z1仿、Z2仿系列帶吹掃孔閘閥主要尺寸及重量：

公稱通徑（mm）	主要外形尺寸及連接尺寸（mm）												Z1仿重量（kg）	Z2仿重量（kg）
公稱通徑（mm）	L	H	D	D1	D2	b	f	D6	f2	f	z-d	Do	Z1仿重量（kg）	Z2仿重量（kg）
Z1/Z2 仿41H-16C、Z1/Z2 仿41Y-16I、Z1/Z2 仿41Y-16PI、Z1/Z2 仿41Y-16PII
50	250	362	160	125	100	16	3			195	4-18	250	29	32
65	270	395	180	145	120	18	3			202	4-18	250	33	36
80	280	426	195	160	135	20	3			210	8-18	300	46	49
100	300	470	215	180	155	20	3			225	8-18	300	63	66
125	325	520	245	210	185	22	3			242	8-18	350	98	102
150	350	590	280	240	210	24	3			260	8-23	350	125	128
200	400	725	335	295	265	26	3			283	12-23	400	185	188
250	450	865	405	355	320	30	3			310	12-25	450	260	263
300	500	1000	460	410	375	30	3			340	12-25	550	365	368
350	550	1140	520	470	435	34	4			372	16-25	600	498	502
400	600	1285	580	525	485	36	4			405	16-30	650	685	688
Z1/Z2 仿41H-25、Z1/Z2 仿41Y-25I、Z1/Z2 仿41Y-25PI、Z1/Z2 仿41Y-25PII
50	250	362	160	125	100	20	3			195	4-18	250	31	34
65	270	395	180	145	120	22	3			202	8-18	250	35	38
80	280	426	195	160	135	22	3			210	8-18	300	47	50
100	300	470	230	190	160	24	3			225	8-23	300	65	68
125	325	520	270	220	188	28	3			242	8-25	350	100	103
150	350	590	300	250	218	30	3			260	8-25	350	130	133
200	400	725	360	310	278	34	3			283	12-25	400	195	198
250	450	865	425	370	332	36	3			310	12-30	450	275	278
300	500	1000	485	430	390	40	4			340	16-30	550	392	395
350	550	1140	550	490	448	44	4			372	16-34	650	535	538
400	600	1285	610	550	505	48	4			405	16-34	700	742	745

公稱通徑（mm）	主要外形尺寸及連接尺寸（mm）													Z1仿重量（kg）	Z2仿重量（kg）
公稱通徑（mm）	L	H	D	D1	D2	b	f	D6	f2		f	z-d	D0	Z1仿重量（kg）	Z2仿重量（kg）
Z1/Z2 仿41H-40、Z1/Z2 仿41Y-40I、Z1/Z2 仿41Y-40PI、Z1/Z2 仿41Y-40PII
50	250	362	160	125	100	20	3	88	4		195	4-18	300	33	37
65	280	395	180	145	120	22	3	110	4		202	8-18	300	38	42
80	310	426	195	160	135	22	3	121	4		210	8-18	350	51	55
100	350	470	230	190	160	24	3	150	4.5		225	8-23	350	80	84
125	400	520	270	220	188	28	3	176	4.5		242	8-25	400	120	124
150	450	590	300	250	218	30	3	204	4.5		260	8-25	400	148	152
200	550	725	375	320	282	38	3	260	4.5		283	12-30	450	252	256
250	650	865	445	385	345	42	3	313	4.5		310	12-34	550	355	359
300	750	1000	510	450	408	46	3	364	4.5		340	16-34	650	540	544
350	850	1140	570	510	465	52	4	422	5		372	16-34	750	690	694
400	950	1285	655	585	535	58	4	474	5		405	16-41	850	960	964
Z1/Z2 仿41H-64、Z1/Z2 仿41Y-64I、Z1/Z2 仿41Y-64PI、Z1/Z2 仿41Y-64PII
50	250	370	175	135	105	26	3	88	4		200	4-23	300	36	39
65	280	405	200	160	130	28	3	110	4		210	8-23	300	45	49
80	310	435	210	170	140	30	3	121	4		215	8-23	350	59	63
100	350	480	250	200	168	32	3	150	4.5		232	8-25	400	90	94
125	400	530	295	240	202	36	3	176	4.5		250	8-30	400	135	139
150	450	605	340	280	240	38	3	204	4.5		268	8-34	450	168	172
200	550	740	405	345	300	44	3	260	4.5		290	12-34	550	280	284
250	650	880	470	400	352	48	3	313	4.5		318	12-41	650	392	396
300	750	1015	530	460	412	54	4	364	4.5		350	16-41	750	585	589
350	850	1160	595	525	475	60	4	422	5		382	16-41	800	740	744
400	950	1310	670	585	525	66	4	474	5		415	16-48	900	190	1014
Z1/Z2 仿41H-100、Z1/Z2 仿41Y-100I、Z1/Z2 仿41Y-100PI、Z1/Z2 仿41Y-100PII
50	250	370	195	145	112	28	3	88	4		202	4-25	300	38	43
65	280	405	220	170	138	32	3	110	4		215	8-25	300	53	58
80	310	435	230	180	148	34	3	121	4		220	8-25	350	68	73
100	350	480	265	210	172	38	3	150	4.5		240	8-30	400	102	107
125	400	530	310	250	210	42	3	176	4.5		257	8-34	400	150	155
150	450	605	350	290	250	46	3	204	4.5		275	12-34	450	187	192
200	550	740	430	360	312	54	3	260	4.5		298	12-41	550	305	310
250	650	880	500	430	382	60	3	313	4.5		325	12-41	650	425	430
300	750	1015	585	500	442	70	4	364	4.5		360	16-48	750	625	630
350	850	1160	655	560	498	76	4	422	5		395	16-54	850	785	790
400	950	1310	715	620	558	80	4	474	5		428	16-54	950	1055	1060

高品質帶吹掃孔閘閥 Z1仿、Z2仿法蘭閘閥DN50 80 125 閘閥

本實用新型涉及一種新型防爆波閥門，包括閥體、進水法蘭、出水法蘭、閥座、閥球、支撐桿、消波室；進水法蘭和出水法蘭分別設置在閥體的左端和右端，閥體設置有排水孔，閥座設置在閥體內部靠近進水法蘭一端，位于閥座的右側設置有支撐架；支撐桿一端安裝在支撐架上，另一端與閥球固定連接；支撐桿的中部固定設置有擋板，支撐桿上套有彈簧，彈簧外套有橡膠套；位于閥體內部靠近進水法蘭一端設置有若干個錐形凸塊。本實用新型在支撐桿中部設置擋板，將彈簧設置在擋板與支撐架之間，使得閥球與閥座上的閥孔能夠完全貼合，實現完全關閉，達到完全阻擋沖擊波的作用。
