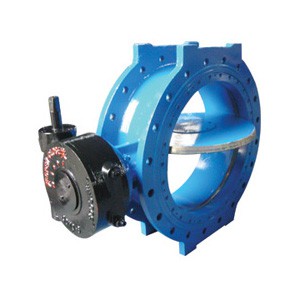

國標管網伸縮法蘭式蝶閥 GSD341X伸縮蝶閥DN200 250 法蘭蝶閥

GSD341X管網伸縮法蘭式蝶閥_性能規范

GSD341X用途及特點

本蝶閥適用于食品、飲料、醫藥、化工式等純凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節介質流量之用。

GSD341X管網伸縮法蘭式蝶閥采用標準

法蘭連接尺寸：GB9115-88
GB91113-88；GB4216-84
結構長度：GB12221-89
壓力試驗：GB/T13927-92：ZBJ16006-90

GSD341X管網伸縮法蘭式蝶閥安裝使用注意事項

1、伸縮蝶閥在安裝前必須平放，切勿隨意磕碰，
2、伸縮蝶閥出廠時結構長度為最小長度，安裝時，拉至安裝長度（即設計長度）
3、當管道間長度超過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉伸縮閥，以免損壞伸縮閥。
4、伸縮蝶閥可在任意位置安裝，做溫度補償用時，在管道安裝完成后，需沿管道軸線方向兩端加支架，終止伸縮閥伸縮管拉出（見圖1），支架的支承力按下列公式計算，運行時嚴禁將支架卸掉。式中：PS-管道試驗壓力，DN-管道直徑
5、伸縮蝶閥不做溫度補償時，只做安裝更換，維修閥門方便用時，可用通螺栓限位，對稱夾緊伸縮蝶閥以防止伸縮管拉出（見圖2），損壞伸縮蝶閥及管道裝置或建筑物。螺栓直徑可按照法蘭螺栓直徑，其螺栓強度和承受試驗壓力及管道拉力，按上公式進行計算，運行限位螺栓晉嚴禁卸掉（螺栓另配）。
6、管道施工現場嚴禁隨意拆卸解體伸縮蝶閥。
7、本伸縮蝶閥，加工精細，配合嚴密，請勿在現場隨意反復拉長壓短伸縮蝶閥。管道安裝時，要求伸縮閥兩端管道必須同心，管道上的兩法蘭面要求平行。
8、發蘭固定螺栓應對稱緊固，請勿單邊強行緊固法蘭固定螺栓。
9、伸縮管安裝的閥門后。
10、伸縮閥伸縮部分不得安裝在管道拐角或管道末端。

DN		H1	H2	H3	L3	L2	L1	L4	最大長度Lmax	最小長度Lmin	伸縮長度L	A	Φ
mm	in	H1	H2	H3	L3	L2	L1	L4	最大長度Lmax	最小長度Lmin	伸縮長度L	A	0.6 1.0 1.6
200	8	175	225	207	125	88	95	95	265	215	245	35	280	295	295
250	10	215	266	207	125	88	95	95	295	235	265	35	335	350	355
300	12	245	290	207	125	88	95	95	308	254	282	35	395	400	410
350	14	270	320	207	125	88	95	95	325	271	300	35	445	460	170
400	16	305	400	225	189	142	135	135	345	283	314	65	495	515	525
450	18	325	425	225	189	142	315	135	370	314	340	65	550	565	585
500	20	360	480	225	189	142	135	135	377	316	346	65	600	620	650
600	22	445	520	256	245	190	267	190	446	388	417	253	705	725	770
700	24	505	582	256	245	190	267	190	445	395	425	253	810	840	840
800	32	560	620	256	245	190	267	190	479	425	455	253	920	950	950
900	36	630	715	271	340	268	353	245	515	455	485	306	1020	1050	1050
1000	40	680	760	271	340	268	353	245	525	465	495	306	1120	1160	1170
1200	48	795	905	271	340	268	353	245	574	495	542	306	1340	1380	1390
1400	56	900	1000	318	472	368	505	355	599	542	572	440	1560	1590	1590
1600	64	110	1160	318	472	368	505	355	640	615	615	440	1760	1820	1820
1800	72	1124	1247	318	472	368	505	355	725	695	695	440	1970	2020	2020
2000	80	1292	1362	368	580	453	559	393	764	722	722	600	2180	2230	2230
