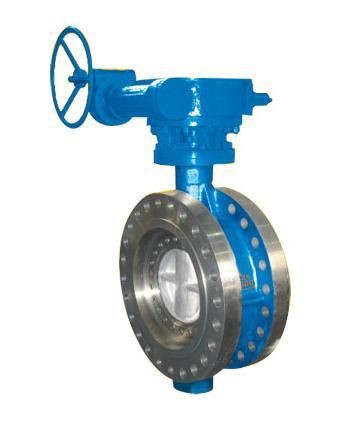

該系列蝶閥是我公司工程技術人員研制開發的新一代高性能產品，其性能已處于國內外先進水平，廣泛適用于低壓，中壓、高壓、鋼鐵、冶金、石油、化工、電力等工業管道上作截斷或調節介質流量用。
該閥門采用三維偏心斜錐形閥座密封副，蝶板密封采用新型金屬片與彈性材料層疊而成，嵌裝在蝶板上與閥座吻合。利用碟板擺動壓緊密封，所以密封面摩擦阻力小，并閉時具有越緊功能，這樣密封性能可靠，開啟確保密封面完全脫離接觸，保證了密封面不受損傷。
該蝶閥結構特點排除了其它類型蝶閥開過位而不能密封的缺點，且在高溫下能正常使用，克服了其它類型閥門在高溫適用時因熱膨脹而容易泄漏的缺點。
該蝶閥根據使用介質要求，選擇不同密封面材料，以保證密封面耐磨損、耐沖刷、耐腐蝕、使用壽命長。
法蘭連接尺寸：ANSI B16.5-92
結構長度：API609-89
壓力試驗：API598-94
|
公稱通徑 |
DN（in) |
2"-36" |
2"-36" |
|
公稱壓力 |
PN(Mpa) |
150Lb |
300Lb |
|
實驗壓力Ps(Mpa) |
強度實驗 |
3.0 |
7.5 |
|
密封試驗 |
2.2 |
5.5 |
|
|
適用介質 |
水、蒸汽、油品、酸堿類、海水等 |
|
|
|
適用溫度 |
-40～425℃ |
||
|
名稱 |
材料 |
|
閥體 |
WCB、CF8、CF8M |
|
閥板 |
WCB、CF8、CF8M |
|
閥桿 |
304、316、ICr13 |
|
密封圈 |
316、304 |
|
填料 |
柔性石墨，氟塑料 |
|
閥門類型 |
驅動方式 |
密封面材料 |
主體材料 |
結構形式 |
|
|
蝶閥 |
3=手動 |
H=不銹鋼 |
C=WCB，P=304 |
W=對夾式 |
|
|
6=氣動 |
F=凸耳式 |
||||
|
F=PFFE |
R=CF8M |
||||
|
9=電動 |
L=雙法蘭式 |
||||
