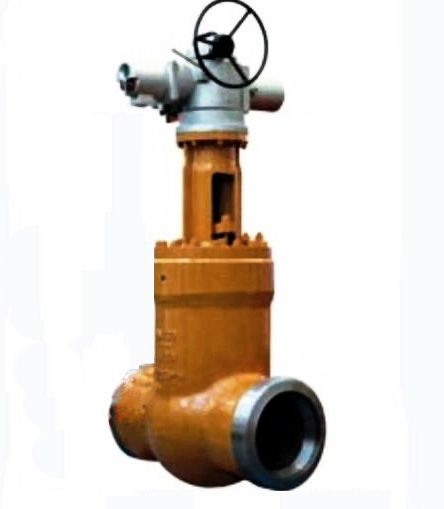

Z961Y-1500LB美標高壓閘閥產品對應型號:Z60H-1500LB、Z560H-1500LB |
殼體材料 Shell material |
適用溫度/℃ Applicable temperature |
適用介質 Applicable medium |
| ASTM A216 WCB | ≤425 |
蒸汽、水 Steam、Water |
| ASTM A217 WCl | ≤450 | |
|
ASTM A217 WC6 |
≤550 |
|
| ASTM A217 WC9 | ≤590 |
|
零件名稱 Part Name |
材料牌號 Material Designation | |||
|
閥 體 Body |
WCB | WCl | WC6 | WC9 |
|
閘 板 Disc |
WCB | WCl | WC6 | WC9 |
|
閥 蓋 Bonnet |
25 | 15CrMoVA | 12CrMoVA | 12CrMoVA |
|
WCB |
WCl |
WC6 |
WC9 |
|
|
閥桿 Stem |
38CrMoAlA 1Crl7Ni2 |
38CrMoAlA 1Crl7Ni2 |
38CrMoAIA | 38CrMoAIA |
|
20CrlMo1V1A |
20Cr1MoVA |
|||
|
填 料 Packing |
增強柔性石墨 Flexible Graphite |
|||
|
支 架 |
WCB |
WCB | WCB | WCB |
|
WCl |
WC6 |
WC9 |
||
|
密封環 Sealing ring |
S軟鋼(增強柔性石墨) S Soft steel(flexible graphite) |
S軟鋼 S Soft steel |
F軟鋼 F Soft steel |
|
|
閥桿螺母 Stem nut |
zQAL9-4或A439 D2 | |||
|
公稱通徑 NPS/in. Nominal diameter1500lb |
外形尺寸和連接尺寸 Dimensions /mm |
重量/kg |
|||
|
d |
L |
H |
D0 |
||
| 2(1/2) | 56 | 254 | 671 | 200 | 48 |
| 3 | 64 | 305 | 692 | 200 | 58 |
| 4 | 84 | 406 | 790 | 230 | 98 |
| 5 | 1OO | 483 | 875 | 260 | 128 |
| 6 | 126 | 559 | 1055 | 360 | 215 |
| 8 | 158 | 711 | 1148 | 41O | 387 |
|
公稱通徑 NPS/in． Nominal diameter2500lb |
外形尺寸和連接尺寸 Dimensions /mm |
重量/kg Weight |
|||
|
d |
L |
H |
DO |
||
| 2(1/2) | 46 | 330 | 639 | 200 | 70 |
| 3 | 54 | 368 | 680 | 230 | 90 |
| 4 | 70 | 457 | 805 | 260 | 142 |
| 5 | 86 | 533 | 965 | 360 | 191 |
| 6 | 104 | 610 | 1070 | 41O | 339 |
|
公稱通徑 NPS/in． Nominal diameter3500lb |
外形尺寸和連接尺寸 Dimensions /mm |
重量/kg |
|||
|
d |
L |
H |
DO |
||
| 3 | 44 | 440 | 745 | 260 | 196 |
| 4 | 56 | 540 | 860 | 300 | 283 |
