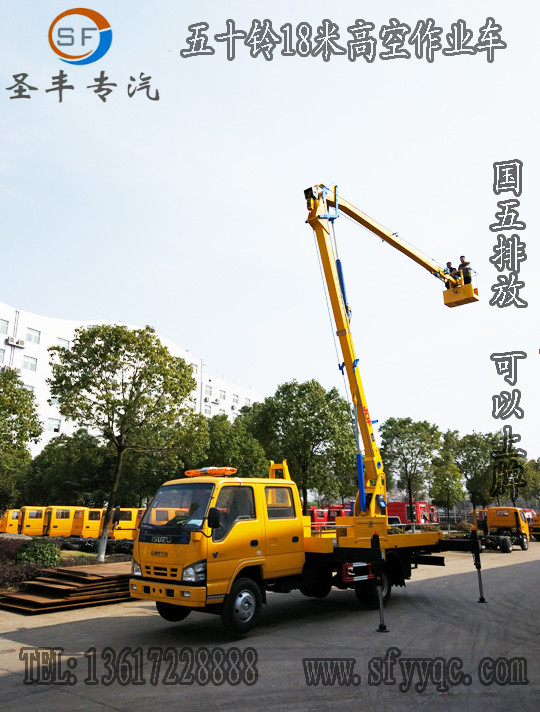

作業工況圖
1、高空作業車工作用途
通過工作臂的折疊、變幅、回轉將作業人員和作業工具送到指定的高空作業位置進行高空作業。
2. 適用標準
供貨方應使用最新頒布執行的國家標準、行業標準，在用戶方同意時可以使用其他性能更高的標準。行業標準中已對產品質量做出規定的條款，供貨方所提供的產品性能應達到國家標準。當以上標準中的條款與本技術條件發生偏差時，應以本技術條件為準。
引用有以下標準：
1）GB/T9465《高空作業車》
2）GB3766 《液壓系統通用技術條件》
3）GB7258《機動車運行安全技術條件》
4）GB1589 《汽車外廓尺寸載荷及質量限值》
5）GB4785 《汽車及掛車外部照明和光信號裝置的安裝規定》
6）GB11567.1.2 《汽車和掛車側面及后下部防護的要求》
7）QC/T252 《專用汽車定型試驗規程》
8）JB/ZQ3011工程機械焊接通用技術條件
9）JG5099 《高空作業機械安全規則》
10）CCAP-C11-01-2014 《強制形產品認證實施細則 汽車》
3、使用環境條件
1)海拔高度： ≤1000米
2)環境溫度： -5℃ ～ +40℃
3)相對濕度： ≤95%（25℃）
4)抗震能力： 地面水平加速度 0.3g
地面垂直加速度 0.15g
同時作用持續三個正弦波
安全系數 1.67
5)最大日溫差： 15℃
6)日照強度(風速0.5m/s時)：0.1W/cm2
7)最大風速： ≤ 10.7m/s1）
4、 主要技術參數
|
車型號 |
SCS5071JGKQL |
|||||||
|
主要技術參數 |
底盤型號 |
長×寬×高（mm） |
后懸 |
總質量（Kg） |
軸距 |
發動機排放 |
||
|
QL1070A5KWY |
8420×2090×3550 |
2450 |
6810 |
3815 |
國V |
|||
|
上裝基本配置 |
臂架 |
臂架形式 |
三節折臂 |
|||||
|
材料 |
HQ60/5mm |
|||||||
|
臂架截面 |
四邊形 |
|||||||
|
起伏角度 |
0°-70°(相對水平面) |
|||||||
|
作業工況 |
最大作業高度 |
18m |
||||||
|
最大作業高度時作業幅度 |
1.6m |
|||||||
|
最大作業幅度 |
7.5m |
|||||||
|
最大作業幅度時作業高度 |
10.4m |
|||||||
|
回轉 |
雙向360°連續回轉 |
|||||||
|
吊臂 |
最大起吊質量 |
900Kg |
||||||
|
伸縮起重臂 |
無伸縮 |
|||||||
|
最大起吊高度 |
8.3m |
|||||||
|
最大起吊幅度 |
6.7m |
|||||||
|
起升機構 |
IQKN1B6Y；單繩拉力800 Kg |
|||||||
|
鋼絲繩 |
（40m）Φ8 |
|||||||
|
吊鉤 |
1T |
|||||||
|
支腿 |
支腿型式 |
前后H型 |
||||||
|
支腿材料 |
型材Q345B/5mm |
|||||||
|
支腿跨距 |
縱向（mm）：4650（4160），橫向（mm）：3900 |
|||||||
|
液壓鎖 |
四個支腿都帶雙向液壓鎖 |
|||||||
|
后支腿頻閃燈 |
黃色；兩只 |
|||||||
|
車廂 |
材料 |
優質碳鋼及型材，鋪3㎜防滑花紋鋼板 |
||||||
|
工具箱 |
1200*400*400；模具沖壓門，帶不銹鋼門鎖 |
|||||||
|
圍欄 |
Φ20不銹鋼管 |
|||||||
|
踏步 |
駕駛室左側帶上下踏步 |
|||||||
|
側、后防護 |
優質碳鋼冷彎型材；強度高 |
|||||||
|
輪罩 |
模具成型，美觀，強度高 |
|||||||
|
洗手水箱 |
無 |
|||||||
|
轉臺 |
立臂 |
低合金鋼板拼焊組成 |
||||||
|
回轉支承 |
單排四點接觸球式帶外齒，QWD710.20A |
|||||||
|
減速機 |
齒輪傳動式，IHKN3B6Y |
|||||||
|
馬達 |
BMT-310 |
|||||||
|
吊籃 |
額定載荷 |
≤200Kg |
||||||
|
尺寸 |
長X寬X高（mm）：1080X620X1150 |
|||||||
|
調平形式 |
外置拉桿機械調平 |
|||||||
|
保險帶 |
一副 |
|||||||
|
調平裝置 |
機械調平，拉桿外置 |
|||||||
|
液壓系統 |
液壓油箱 |
80L；帶液位表 |
||||||
|
齒輪泵 |
定量泵，流量25ml/r |
|||||||
|
工作壓力 |
帶壓力表；16MPa |
|||||||
|
液壓閥組 |
集成電磁閥組 |
|||||||
|
油缸 |
11只；帶雙向平衡閥或液壓鎖進行鎖止，保證安全 |
|||||||
|
操作系統 |
支腿 |
手動操作，各支腿可單獨可調，上下車互鎖 |
||||||
|
操作方式 |
手動和電動結合 |
|||||||
|
臂架動作 |
轉臺和吊籃電動雙位操作 |
|||||||
|
發動機啟動、熄火 |
轉臺和吊籃雙位操作 |
|||||||
|
發動機油門 |
手動拉線 |
|||||||
|
油漆 |
知名品牌油漆；顏色光滑，線條美觀； |
|||||||
|
標識及標牌 |
清晰、醒目、永久不褪色 |
|||||||
5、作業范圍圖
