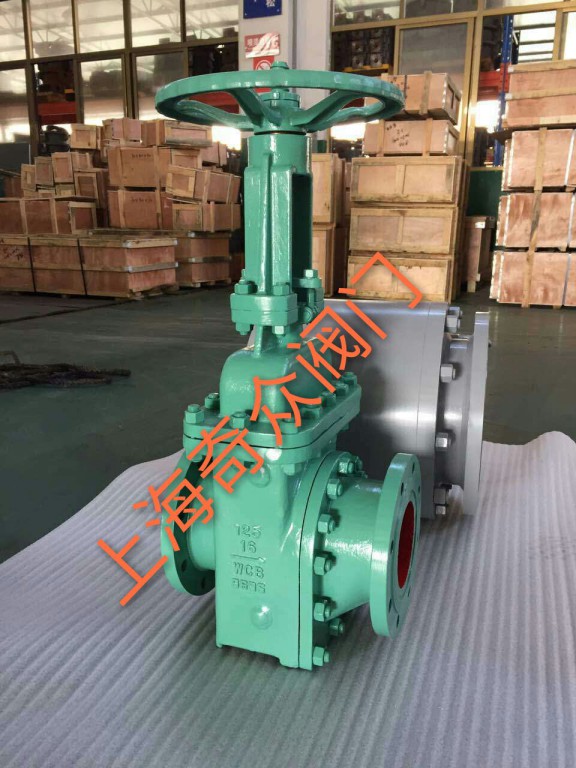

PZ44H耐磨排渣法蘭閘閥|耐磨閘閥|法蘭閘閥

PZ44H耐磨排渣法蘭閘閥采用法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為硬質合金（碳鋼+鈷鉻鎢），公稱壓力PN25，閥體材料為碳素鋼，具有排渣功能的閘閥。是工作溫度在0～100℃的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中灰水混合物，渣水混合物。

排渣閘閥適用于工作壓力 1.6~6.4MPa，工作溫度 0~100℃ 的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中灰水混合物，渣水混合物

PZ44H耐磨排渣法蘭閘閥【產品結構特點】

1、采用中法蘭螺栓連接，支管兩端為法蘭連接或對焊連接

2、啟閉件采用半密封副強制密封，性能優良

3、密封副材料為耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠

4、閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻

5、閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性

6、中大口徑設置滾動軸承，啟閉輕松

PZ44H耐磨排渣法蘭閘閥【引用標準】

設計與制造：GB12234 GB3595

結構長度：GB12221

壓力溫度等級：GB9131 JB/T74 HG20604

連接法蘭：JG/T79 GB9113 HG20593-20635

試驗與檢驗：GB13927 JB/T9092

PZ44H耐磨排渣法蘭閘閥【零件材料】

閥體	閥蓋	支架	閘板	閥桿	閥座	密封圈	填料	閥桿螺母
WCB	WCB	WCB	WCB+耐磨合金	2Cr13	WCB+耐磨合金	增強柔性石墨	增強柔性石墨	ZCuA110Fe3

PZ44H耐磨排渣法蘭閘閥主要外形和連接尺寸

公稱壓力PN	公稱通徑DN	主要外形尺寸和連接尺寸
公稱壓力PN	公稱通徑DN	L	D	D1	D2	D6	b	f	Z-d	H	D0
1.6MPa	50	250	160	125	100	-	16	3	4-18	335	250
	80	280	195	160	135	-	20	3	8-18	510	280
	100	300	215	180	155	-	20	3	8-18	685	300
	150	350	280	240	210	-	24	3	8-23	790	300
	200	400	335	295	265	-	26	3	12-23	885	350
	250	450	405	355	320	-	30	3	12-25	1015	400
	300	500	460	410	375	-	30	3	12-25	1190	450
	350	550	520	470	435	-	34	4	16-25	1350	500
	400	600	580	525	485	-	36	4	16-25	1460	500
	450	650	640	585	545	-	40	4	20-30	1620	550
	500	700	705	650	608	-	44	4	20-34	1800	550
2.5MPa	50	250	160	125	100	-	20	3	4-18	335	250
	80	280	195	160	135	-	22	3	8-18	510	280
	100	300	230	190	160	-	24	3	8-23	685	300
	150	350	300	250	218	-	30	3	8-25	790	300
	200	400	360	310	278	-	34	3	12-25	885	350
	250	450	425	370	332	-	36	3	12-30	1015	400
	300	500	485	430	390	-	40	4	16-30	1190	450
	350	550	550	490	448	-	44	4	16-34	1350	500
	400	600	610	550	505	-	48	4	16-34	1460	500
	450	650	660	600	555	-	50	4	20-34	1620	550
	500	700	730	660	610	-	52	4	20-41	1800	550
4.0MPa	50	250	160	125	100	88	20	3	4-18	340	250
	80	310	195	160	135	121	22	3	8-18	508	300
	100	350	230	190	160	150	24	3	8-23	680	300
	150	450	300	250	218	204	30	3	8-25	800	400
	200	550	375	320	282	260	38	3	12-30	875	500
	250	650	445	385	345	313	42	3	12-34	1010	500
	300	750	510	450	408	364	46	4	16-34	1180	550
	350	850	570	510	465	422	52	4	16-34	1145	600
	400	950	655	585	535	474	58	4	16-41	1280	600
	450	1050	680	610	560	524	60	4	20-41	1415	700
	500	1150	755	670	612	576	62	4	20-48	1560	750
6.4MPa	50	250	175	135	105	-	26	3	4-23	340	250
	80	310	210	170	140	-	30	3	8-23	508	300
	100	350	250	200	168	-	32	3	8-25	680	300
	150	450	340	280	240	-	38	3	8-34	800	400
	200	550	405	345	300	-	44	3	12-34	875	500
	250	650	470	400	352	-	48	3	12-41	1010	500
	300	750	530	460	415	-	54	4	16-41	1180	550
	350	850	595	525	475	-	60	4	16-41	1145	600
	400	950	670	585	525	-	66	4	16-48	1280	600
	450	1050	715	630	570	-	70	4	20-48	1415	700
	500	1150	800	705	610	-	76	4	20-54	1560	750

PZ44H耐磨排渣法蘭閘閥|耐磨閘閥|法蘭閘閥
經運用CAD/CAE(CFD/SolidWorks Simulation)軟件進行精確的設計仿真后，即執行工程藍圖設計繪制、制造；并藉由精密量測與組裝后執行閥組的Cv流量測試與蒸氣鍋爐或熱煤油的實際環境操作壽限測試驗證，來達成設計驗證與高質量、高性能確保目標。

本實用新型涉及一種燃氣閥門使用的閥門鎖，包括閥門鎖下蓋、閥門鎖上蓋、閥門掛鎖和護管，護管一端與閥門熱熔焊接連接，另一端與閥門鎖下蓋熱熔焊接連接，閥門鎖下蓋與閥門鎖上蓋對位后經閥門掛鎖鎖接，若干閥門掛鎖對應同一把鑰匙。本實用新型的優點體現在本實用新型實施例可以在一定范圍內起到防盜的作用，也達到了非專業人員無法操作閥門的目的，結構簡單，操作方便。
