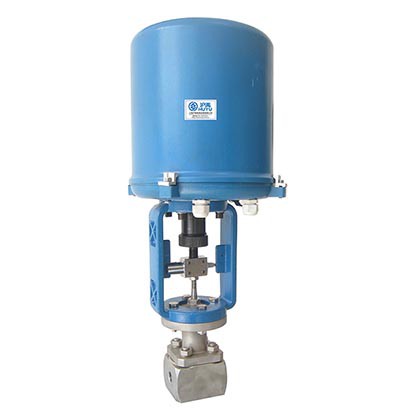

ZDLY電子式電動小流量調節閥，由3810L型直行程電子式電動執行機構和小流量閥組成。 適用于較小流量的調節，具有結構緊湊，體積小，重量輕，安裝維護方便的特點。
調節機構采用了新型的小流量低流阻單座閥。它結構緊湊，流道通暢，具有流量特性精確、可調范圍大、閥座泄漏量微小等特點�？刂茪怏w、液體、蒸汽等介質，適用于對泄漏量有嚴格要求的場合。
| 閥體形式 | 直通鍛造閥 |
| 公稱通徑 | G1/2”、G3/4” |
| 公稱壓力 | PN1.6、4.0、6.4MPA |
| 閥體材料 | 鍛不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti)等) |
| 上 閥 蓋 | 標準型-40～+230℃、散熱型+230～+450℃ |
| 壓蓋型式 | 螺栓壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料 |
| 型號 | 381LSA-08 | 輸出推力（N） | 800 |
| 最大行程L（mm） | 30 | 工作速度（mm/s） | 4.2 |
| 主要技術參數 | 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC | ||
| 防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄 | |||
| 環境溫度：-25～+70℃、環境濕度：≤95% | |||
| 項目 | 指標值 |
| 基本誤差% | 配3810L±1.0； |
| 回差% | 配381L ±1.0； |
| 泄露量L/h | 0.01%×閥額定容量 |
| 可調范圍R | 30：1 |
| 公稱通徑DN | G1/2”、G3/4” | ||||||||
| 閥座直徑 dN | 2 | 2.5 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 額定行程 | 10 | ||||||||
| 額定流量系數KV | 0.04 | 0.06 | 0.08 | 0.12 | 0.2 | 0.32 | 0.5 | 0.8 | 1 |
| 允許壓差(MPa) | 6.4 | ||||||||
ZDLY電子式電動小流量調節閥 主要外形圖
ZDLY電子式電動小流量調節閥 主要連接尺寸
|
公稱通徑 DN(mm) |
閥座直徑 Dn(mm) |
L （mm） |
H（mm） |
H1 (mm) |
D (mm) |
重量 （kg） |
|
| 普通型 | 散熱型 | ||||||
|
G1/2”、 G3/4” |
2~9 | 100 | 437 | 553 | 19 | 225 | 19 |
