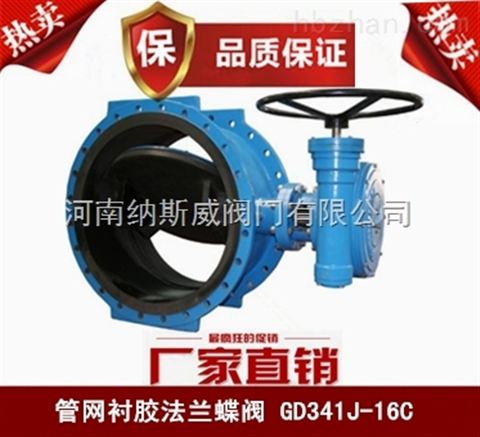

D941J管網襯膠蝶閥

產品概述

D941J管網襯膠蝶閥不僅具有優良的防腐、（耐堿、鹽性能，耐弱酸侵蝕）耐磨、減磨性能，而且具有無毒、抗菌、防霉等特點，更有操作力矩小，維修方便，外形美觀等突出優點。電動襯膠法蘭蝶閥由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

D941J管網襯膠蝶閥結構圖

D941J電動襯膠蝶閥主要技術參數

公稱通徑DN(mm)		DN50～1200
公稱壓力	PN(MPa)	0.6	1	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	低壓氣密試驗	0.5～0.7
適用介質	空氣、水、污水、蒸氣、煤氣、油品

D941J電動襯膠蝶閥主要零部件

零件名稱	材料
閥體	球墨鑄鋼+NBR、鑄鋼+NBR、不銹鋼+NBR
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨

D941J電動襯膠法蘭蝶閥主要性能參數

設計標準	GB/T2238-1989
法蘭連接尺寸	GB/T9113.1-2000；GB/T9115.1-2000；JB78
結構長度	GB/T12221-1989
壓力試驗	GB/T13927-2000；JB/T9092-1999

D941J電動法蘭襯膠蝶閥外形尺寸

公稱通徑(DN)	主要尺寸				法蘭尺寸
	L	L1	H	H1	1.0MPa			1.6MPa
	L	L1	H	H1	D	D1	n-Фd	D	D1	n-Фd
50	108	43	63	530	165	125	4-18	165	125	4-18
65	112	46	70	530	185	145	4-18	185	145	4-18
80	114	46	83	565	200	160	4-18	200	160	8-18
100	127	52	105	600	220	180	8-18	220	180	8-18
125	140	56	115	640	250	210	8-18	250	210	8-18
150	140	56	137	705	285	240	8-22	285	240	8-22
200	152	60	164	775	340	295	8-22	340	295	12-22
250	165	68	206	945	395	350	12-22	405	355	12-26
300	178	78	230	1070	445	400	12-22	460	410	12-26
350	190	78	248	1140	505	460	16-22	520	470	12-26
400	216	102	289	1210	565	515	16-26	580	525	16-26
450	222	114	320	1335	615	565	20-26	640	585	16-30
500	229	127	342	1415	670	620	20-26	715	650	20-30
600	267	154	413	1605	780	725	20-30	840	770	20-33
700	430	165	478	1844	895	840	24-30	910	840	24-36
800	470	190	525	2040	1015	950	24-33	1025	950	24-39
900	510	203	585	2255	1115	1050	28-33	1125	1050	28-39
1000	550	216	640	2380	1230	1160	28-36	1255	1170	28-42
1200	630	254	755	2640	1455	1380	32-39	1485	1390	32-48

河南納斯威閥門有限公司尊崇“踏實、拼搏、責任”的企業精神，并以“誠信贏天下”、開創經營理念，創造良好的辦公環境，以全新的管理模式，完善的技術，周到的服務，卓越的品質為生存根本，我們始終堅持用戶至上用心服務于客戶，堅持用自己的服務去打動客戶。歡迎新老用戶蒞臨參觀指導工作，如果您對【管網襯膠蝶閥GD941J-10/16C】產品感興趣或者有任何的疑問，您可以直接給我們留言或直接與我們聯絡，我們將在收到您的信息后第一時間與您聯絡。期待與您攜手共贏！
