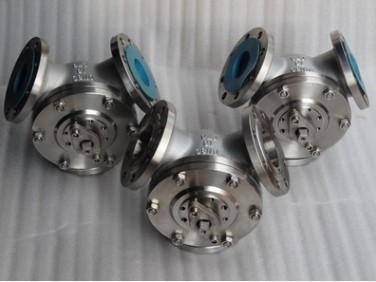

Y型135度三通球閥－135度Y型三通球閥有相互成135°二種閥體結構形式，Y型三通球閥流道平坦、流體阻力小，流通能力強。切換時介質無滯留，不會造成二次污染。配電動執行器、氣動執行器實際自動化控制。
Y型135度三通球閥標準技術參數
閥 體
公稱通徑：DN50-DN300
閥體材質：WCB、304、316
連接方式：法蘭式
壓力等級：PN1.6-4.0MPa
結構形式：Y型120度、Y型135度
Y型135度三通球閥閥內組件
閥座密封：PTFE：-30℃～180℃
PPL ：-30℃～250℃
硬密封：-30℃～450℃ 硬質合金：表面噴焊、氮化鎢
閥芯材質：304、316、316；硬密封球芯表面采用噴焊、氮化鎢
閥桿材質：304
適用介質：粉體、水液、氣體等
性能
流道形成120度切換，流道平坦、阻力小、流通能力強
介質無滯留
軟密封最高溫度250度
硬密封最高425度
泄漏量：零泄漏
回差：±2.5%
Y型135度三通球閥設計制造標準
設計制造：GB/T12238-2008
連接標準：JB/T 79.1-1994
結構長度：GB/T12221-2005
壓力試驗：GB/T13927-2008
氣動執行器
雙作用： 通氣開、通氣關，氣源故障保持當前位置
單作用氣開式： 通氣開、斷氣關，氣源故障關閉
單作用氣關式： 通氣關、斷氣開，氣源故障打開
可選附件： 換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥
電氣部分可以選防爆
135度Y型三通球閥流向圖
Y型135度三通球閥尺寸圖
|
DN |
L |
D |
K |
R |
C |
f |
n-d |
|
50 |
340 |
160/165 |
125 |
100 |
20 |
3 |
4-18 |
|
65 |
400 |
180/185 |
145 |
120 |
20 |
3 |
4-18 |
|
80 |
410 |
195/200 |
160 |
135 |
20 |
3 |
8-18 |
|
100 |
460 |
215/220 |
180 |
155 |
22 |
3 |
8-18 |
|
125 |
560 |
245/250 |
210 |
185 |
22 |
3 |
8-18 |
|
150 |
660 |
280/285 |
240 |
210 |
24 |
3 |
8-23 |
|
200 |
800 |
335/340 |
295 |
265 |
24 |
3 |
12-23 |
|
250 |
1030 |
405 |
355 |
320 |
30 |
3 |
12-25 |
|
300 |
1140 |
460 |
410 |
375 |
30 |
4 |
12-25 |
