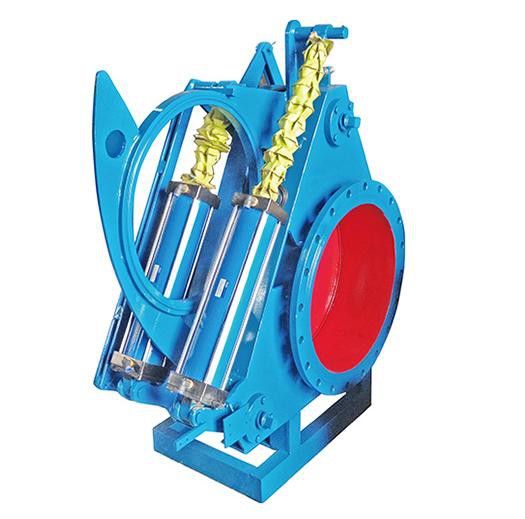

F643X氣動扇形盲板閥詳細資料：
一、產品：
自動扇形盲板閥系列是奇眾閥門公司在F43CX型扇形盲板閥的基礎上，根據該閥的工作特性進行改進和優化設計而推出的一種新型的可以遠距離操作和自動控制的隔斷設備。
本系列自動扇形盲板閥有氣動、液動、電動、電液動四種驅動方式并根據不同規格采用不同的結構形式，以適應用戶的能源條件、環境條件和工況條件的要求。
本系列自動扇形盲板閥以其優越的性能為冶金、化工、環保等行業的有毒、有害、易燃氣體管路實現自動化控制提供了一種安全、可靠的隔斷設備。本閥連接尺寸符合GB2555-81PN2.5標準；檢測方法符合GB/T13927-92標準。
二、產品特點及工作原理：
F643X氣動扇形盲板閥，又稱氣動扇形眼鏡閥，主要由左閥體、右閥體、絲桿、閘板、密封圈、杠桿、汽缸等零件組成，并由底座、支撐柱構成一個剛性結構體。閥門中設有夾緊、松開汽缸和翻板汽缸，夾緊、松開汽缸通過杠桿和絲桿螺旋驅動左、右閥體完成松開、夾緊動作，翻板汽缸驅動閘板完成開關動作。橡膠密封圈鑲鉗在閘板上，具有耐高溫、密封性能好、更換方便、使用壽命長等特點。
本閥可以單臺遠距離控制，亦可多臺聯網遠距離控制，非正常情況下還可以利用閥門本身裝置手動操作。
三、主要性能參數：
|
公稱壓力MPa
|
0.25
|
0.15
|
0.10
|
0.05
|
|
密封試驗壓力MPa
|
0.275
|
0.165
|
0.11
|
0.055
|
|
強度試驗壓力MPa
|
0.40
|
0.225
|
0.15
|
0.075
|
|
驅動源
|
壓縮空氣0.4-0.6MPa 油壓壓力6.3MPa 3相380V50HZ
|
|||
|
適用溫度℃
|
丁腈橡膠
|
硅橡膠
|
氟橡膠
|
|
|
-20-100
|
-20-200
|
-20-300
|
||
|
適用介質
|
煤氣等有毒、有害、易燃氣體
|
|||
|
啟閉時間S
|
≤60
|
|||
|
主要零部件材料
|
閥體、閘板為碳鋼；絲桿為合金鋼；螺母為錳銅合金、球墨鑄鐵；伸縮器為不銹鋼
|
|||
四、主要外形連接尺寸： 單位：mm
|
DN |
D |
D1 |
b |
n-φd |
L |
|
300 |
440 |
395 |
22
|
12-φ22 |
450
|
|
350 |
490 |
445 |
22
|
12-φ22 |
450
|
|
400 |
540 |
495 |
22
|
16-φ22 |
450
|
|
450 |
595 |
550 |
24
|
16-φ22 |
500
|
|
500 |
645 |
600 |
24
|
16-φ22 |
500
|
|
600 |
755 |
705 |
24
|
20-φ26 |
600
|
|
700 |
860 |
810 |
26
|
24-φ26 |
600
|
|
800 |
975 |
920 |
26
|
24-φ30 |
800
|
|
900 |
1075 |
1020 |
28
|
24-φ30 |
800
|
|
1000 |
1175 |
1120 |
30
|
28-φ30 |
800
|
