一、概述

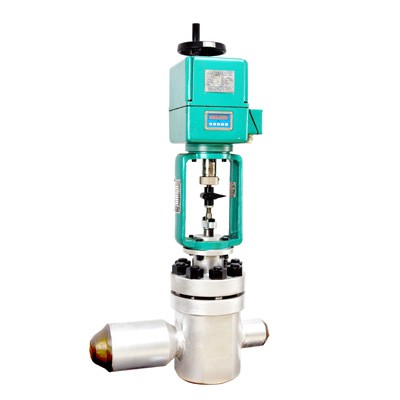

FT968Y系列給水泵最小流量控制閥是電動給水泵的重要保護設備，本公司生產的最小流量控制閥可與300、600、1000MW機組鍋爐給水泵配套。當給水泵輸出流量小于規定的最小流量時，將造成給水泵內液體汽化，甚至會導致給水泵汽化后無法工作。最小流量控制閥的功能就是當給水泵輸出流量減少到最小流量以后時，立即自動開啟，將給水泵輸出部份流量分流至除氧器，從而使給水泵在可靠條件下運行。有效保護了給水泵的安全運行。當給水泵流量增大至最小流量以上時，最小流量閥自動關閉，系統進入正常工作狀態。
最小流量控制閥實際上是一臺具有調節流量功能的節流閥。
該型閥門采用多片迷宮片疊合而成的迷宮盤構成節流件，水流在迷宮中經曲折來回而節流降壓，是當今技術的新潮流�？刂屏髁恳彩峭ㄟ^閥芯上下移動來改變迷宮通流截面的大小來實現調節流量的目的。因此它更具有抗汽蝕，耐磨損，低噪音的特點，結構相當簡單，維修十分方便。
二、工作原理
FT968Y系列給水泵最小流量控制閥是由電動執行機構和最小流量控制閥兩部份組成。閥門輸入是調節器送來的直流電信號，經伺服放大器放大后來驅動執行機構，產生軸向推力，帶動閥門動作，從而引起介質流量的變化，來調節系統中各類參數。同時執行機構發出一個閥的位置信號供伺服放大器比較，使閥門始終保持在一個與輸入信號相對應的位置上，完成伺服調節任務。該最小流量控制閥適用于300、600、1000MW機組給水泵最小流量控制和調節。
三、主要技術參數
|
公稱通徑DN（mm） |
250 |
300 |
350 |
|
流量特性 |
近似線性 |
||
|
公稱壓力PN(MPa) |
≤50 |
||
|
連接型式 |
焊接 |
||
|
配用執行機構 |
電動 |
||
|
行程L（mm） |
88.2 |
100 |
100 |
|
工作溫度（℃） |
360 |
||
|
額定流量系數Cv |
82 |
132 |
196 |
|
開或閉時間t(s) |
36 |
||
|
使用介質 |
水 |
||
|
使用壓差△P（MPa） |
36 |
||
注：可配氣動執行機構
四、主要技術性能指標
|
項 目 |
技 術 性 能 指 標 |
|
基本誤差 % |
不超過±1.5 |
|
回差 % |
≤1 |
|
死區 % |
≤3 |
|
泄漏量 |
達到GB/T4213標準Ⅴ級；泄漏等級不低于MSS-SP-61標準。 |
五、閥門主要材料
|
名稱 |
材料 |
|
閥體 |
ASTM A182 F12 |
|
閥芯 |
DIN 14122 |
|
閥桿 |
17－4PH |
|
閥座 |
2Cr13堆焊 |
|
進出口 |
15NiCuMoNb5 |
六、外形尺寸
|
公稱通徑DN（mm） |
250 |
300 |
350 |
|
H (mm) |
740 |
880 |
800 |
|
H1 (mm) |
264 |
346 |
346 |
|
H2 (mm) |
1090 |
1370 |
1370 |
|
L (mm) |
330 |
380 |
460 |
|
D1 (mm) |
300 |
350 |
420 |
|
D2 (mm) |
250 |
300 |
350 |
注：以上尺寸僅供參考�？砂垂r要求設計。
六、閥門結構圖
七、安裝注意事項
1. 應垂直安裝在水平管道上，并應考慮到手操和維修拆裝的方便。安裝閥門時，一般應考慮設置旁道管路。
2. 安裝時，應避免給閥門帶來附加的應力，以免因溫度或自重影響閥門的正常使用。當調節閥安裝在較長的管道上時，應安裝支架，振動劇烈的場合必須輔以支承或采取相應的避振措施。
3. 安裝時，應使介質流向與閥體流向標志一致，安裝后對管道清洗時，應使閥門處于最大開度。
4. 安裝在室外的電動閥應加保護措施，以防曝曬和雨淋。
5. 最小流量控制閥出廠前已經調試好，安裝前不需要解體。
八、使用注意事項
1. 調試或投入運行前應仔細檢查控制回路接線是否正確、可靠，電源電壓是否正常。對防爆型電動閥應檢查所有防爆面是否蓋緊，螺釘是否擰緊。
2. 檢查電動機轉向前，閥門開度必須放在50%左右開度處，防止轉向不對損壞閥門。
3. 任何操作中，開度指示不可低于0位，防止上下閥桿壓彎變形。
4. 就地操作時，應斷開電源或將操作器切換在“手動”位置，將執行器手柄拉出，即可操作；恢復自動操作時，應將手輪推在“自動”位置。
