一、概述

　　電站鍋爐或工業鍋爐上，均配備有向空排汽閥，作為鍋爐起動時向空排汽，調節鍋爐蒸汽溫度在規定范圍之內。正常運行時，當鍋爐壓力升高，又不希望鍋爐安全門動作，常開出向空排汽閥進行降壓，由此可見，向空排汽閥的工作條件十分惡劣，起動時往往排出的是汽水混合物，工作狀態下排出的是全壓狀態的高溫高壓蒸汽。過去鍋爐上裝的向空排汽閥一般均采用球閥，由于該閥調節性能極差，抗汽蝕性能差，由于壓差大、溫差大、噪聲也很大，伴隨而來的是閥門振動也很大，因此該閥門基本在一個大修周期內閥座或閥芯就會產生裂紋或汽蝕泄漏，不得已需更換閥門。根據上述情況，我公司專門設計研制了TJ961Y系列向空排汽閥，它是一種新型閥門，能承受570℃-610℃的高溫，32MPa-50MPa的壓差，經久耐用。

　　TJ961Y系列向空排汽閥結構特點是采用套筒形式的均流罩，這就改變了由原來采用球閥時單一閥座閥芯節流排汽變為經過套筒均流罩的多次節流，將排汽全壓變為多級降壓，且均流罩屬消音結構，這從根本上解決了噪音大、振動大、沖蝕嚴重、使用壽命短、調節性能差的缺點。

　　為了提高TJ961Y系列向空排汽閥的耐高溫、高壓和耐沖蝕的性能，主要零件均選用優質不銹鋼制造，閥芯和閥座的節流部位均采用堆司太萊合金鋼的加工工藝。

二、工作原理

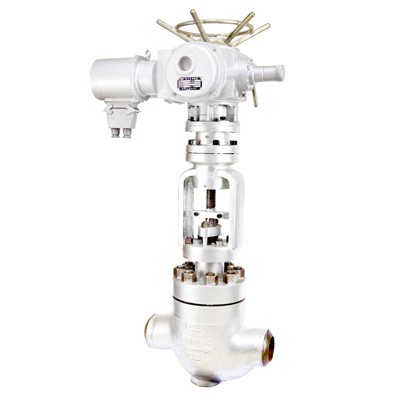

　　TJ961Y系列向空排汽閥是由電動頭和向空排汽閥兩部份組成。由電動頭產生軸向力，帶動閥桿動作，從而引起介質流量的變化，來完成系統運行要求。該排汽閥適用于125、200、300、600MW、1000MW配套鍋爐上的向空排汽調節門；也適用于100以下的各類小型機組配套鍋爐的向空排汽調節門。

三、主要技術參數

四、主要技術性能指標

五、閥門主要材料

• 產品尺寸

• 六、外形尺寸

  <TR style="BORDER-BOTTOM: 0px; BORDER-LEFT: 0px; PADDING-BO
  向空排汽閥|TJ961Y鍋爐調節閥|向空調節閥


  本發明公開了一種連接兩個化工容器的過渡閥門，其包括緩存容器、過渡閥門以及承接容器，過渡閥門設置在緩存容器和承接容器之間，過渡閥門包括上部閥體和下部閥體，其中，上部閥體和緩存容器的出料口連接，下部閥體和承接容器的進料口連接；上部閥體包括壓緊板，壓緊板的上端固定有環形臺，環形臺與上閥座固定連接，上閥座中心設置有通孔，通孔內設置有上半球形座，上半球形座的外側為球面，上半球形座的下端為平面，且上半球形座下側設置有凹陷部；下部閥體基座，基座上部固定有升降機構，升降機構的上端固定有下閥座，下閥座內轉動設置有下半球形座，下閥座的下端設置有連接管，連接管的外側連接有伸縮過渡管。
  向空排汽閥|TJ961Y鍋爐調節閥|向空調節閥

  公稱通徑DN（mm）	50	65	80	100	150	250	350
  H   (mm)	1080	1080	1210	1210	1420	1650	1870
